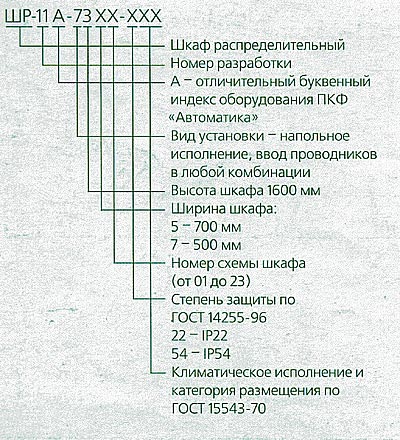

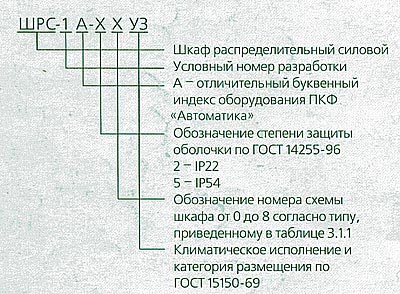

Структура условного обозначения ШРС:

илл. илл.

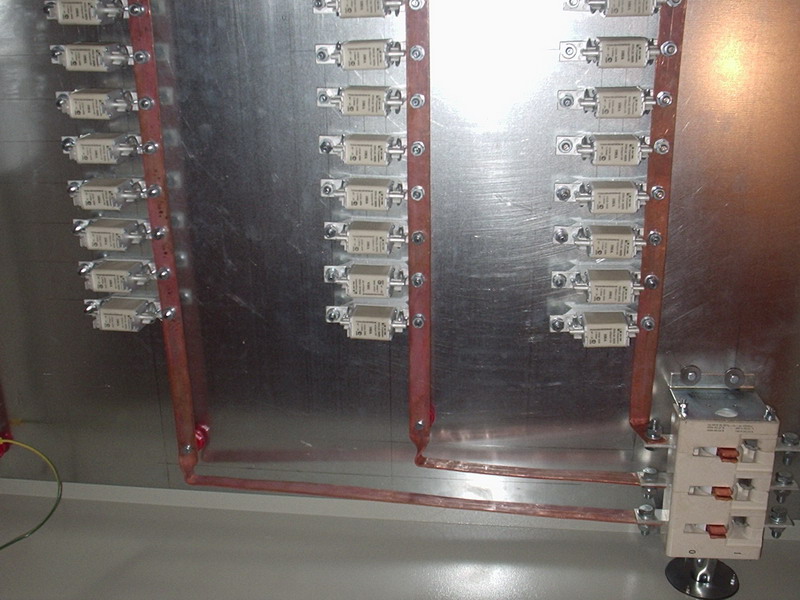

Распределительные силовые шкафы ШРС-1А и ШР-11А предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 63 А), ПН2-100(до 100 А), ПН2-250 (до 250 А), ПН2-400(до 400А).

Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

Выдерживаемый ударный ток:

  • при ном. токе шкафа 250 А - не менее 10 кА;
  • при ном. токе шкафа 400 А - не менее 25 кА.

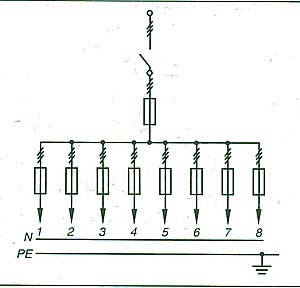

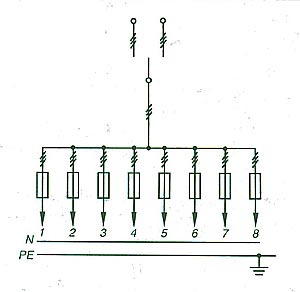

Силовые шкафы ШР-11А в отличие от шкафов ШРС-1А имеют дополнительные возможности для применения. Так, в шкафах ШР-11А-73512 - ШР-11А-73517 на вводе установлены предохранители ПН2-400, а в шкафах ШР-11А-73518 - ШР-11А-73523 предусмотрены два ввода.

В остальном конструкция и схемы шкафов идентичны.

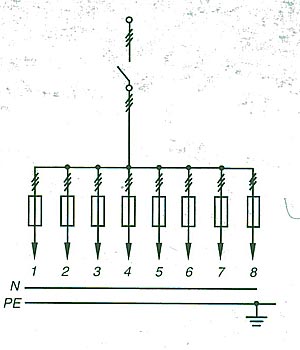

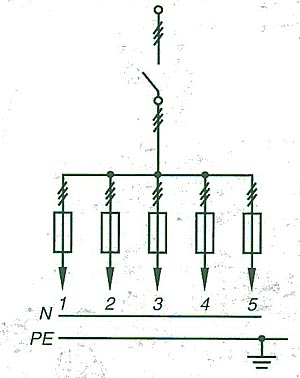

Схемы шкафов ШРС-1А и ШР-11А, а также устанавливаемая в них аппаратура, представлены на рисунке 3.1.1 и таблице 3.1.1.

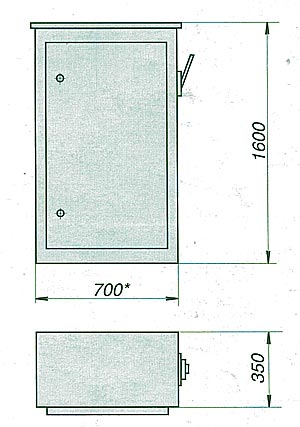

Рис.* 3.1.1 Общий вид распределительных силовых шкафов ШРС-1А и ШР-11А

илл.

* В шкафах с 5 отходящими линиями ширина равна 500 мм (см. табл. 3.1.1).

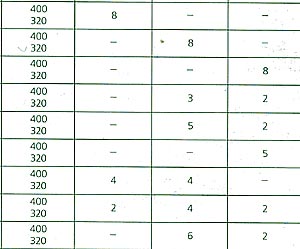

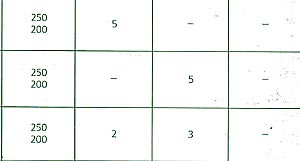

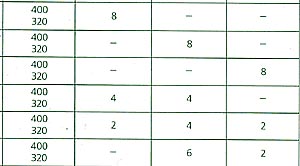

Таблица 3.1.1

Тип (ШРС-1А) Тип (ШРС-11А) Принципиальная схема первичных соединений. Номинальный ток, А. Тип и количество групп предохранителей на отводящих линиях(НПН2-60, ПН2-100, ПН2-250)
-20УЗ
-50УЗ

-21УЗ
-51УЗ

-22УЗ
-52УЗ

-73701-22УЗ, УХЛЗ
-73701-54У2

-73702-22УЗ, УХЛЗ
-73702-54У2

-73703-22УЗ, УХЛЗ
-73703-54У2

Данные

-23УЗ
-53УЗ

-24УЗ
-54УЗ






-27УЗ
-57УЗ

-26УЗ
-56УЗ

-25УЗ
-55УЗ

-28УЗ
-58УЗ
-73504-22УЗ, УХЛЗ
-73504-54У2

-73505-22УЗ, УХЛЗ
-73505-54У2

-73506-22УЗ, УХЛЗ
-73506-54У2

-73707-22УЗ, УХЛЗ
-73707-54У2



-73708-22УЗ, УХЛЗ
-73708-54У2

-73509-22УЗ, УХЛЗ
-73509-54У2

-73510-22УЗ, УХЛЗ
-73510-54У2

-73511-22УЗ, УХЛЗ
-73511-54У2

Данные

  -73512-22УЗ, УХЛЗ
-73512-54У2

-73513-22УЗ, УХЛЗ
-73513-54У2

-73514-22УЗ, УХЛЗ
-73514-54У2

-73515-22УЗ, УХЛЗ
-73515-54У2

-73516-22УЗ, УХЛЗ
-73516-54У2

-73517-22УЗ, УХЛЗ
-73517-54У2

Данные

  -73518-22УЗ, УХЛЗ
-73518-54У2

-73519-22УЗ, УХЛЗ
-73519-54У2

-73520-22УЗ, УХЛЗ
-73520-54У2

-73521-22УЗ, УХЛЗ
-73521-54У2

-73522-22УЗ, УХЛЗ
-73522-54У2

-73523-22УЗ, УХЛЗ
-73523-54У2

Данные

Примечание: схема ШР-11А-73707; LUP-11A-73708 соответствует первому ряду таблицы.
