Б5000, БМ5000

Внешний вид блоков управления Б5130 серии Б5000, БМ5000, БМТ5000:

Блок Б5130 илл.

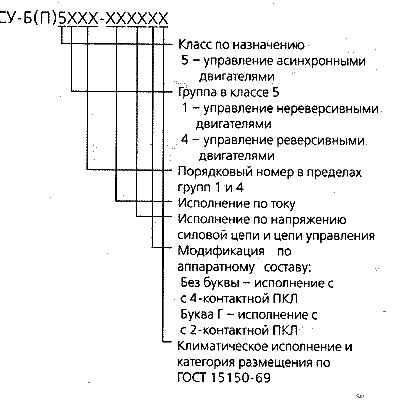

Структура условного обозначения блоков Б5000:

илл.

Блоки и панели управления Б5000, БМ5000, БМТ5000 и панели управления П5000 предназначены для комплектования щитов и шкафов, служащих для управления асинхронными двигателями с коротко замкнутым ротором. Блоки предназначены для продолжительного режима работы в категории применения АСЗ по ГОСТ 11206-77 (т. е. пуск и отключение вращающегося электродвигателя).

Возможно применение блоков для кратковременного и повторно-кратковременного режимов работы.

Конструктивно блоки управления серий Б5000, БМ5000, БМТ5000 представляют собой открытые блоки одностороннего обслуживания с передним монтажом проводов.

Блоки и панели серии Б5000, БМ5000, БМТ5000, П5000 различаются конструктивно, а также:

  • по наличию реверса управляемого двигателя;
  • по способу питания цепи управления;
  • по назначению (по принципиальной электрической схеме).

Технические данные и габаритные размеры блоков управления серии Б5000 и панелей серии П5000 представлены в табл. 4.2.1.1.

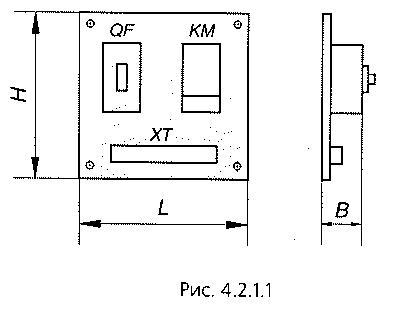

Рис. 4.2.1.1

илл.

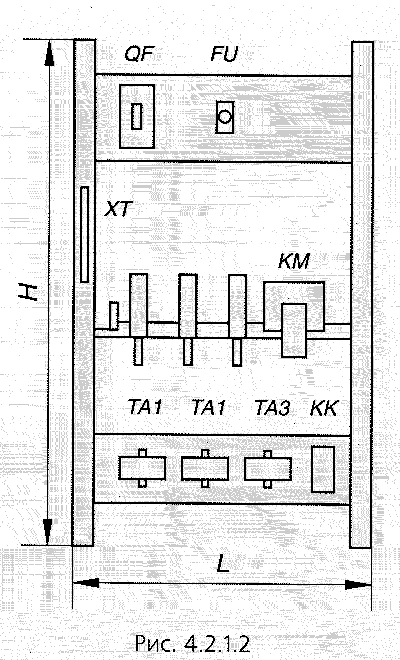

Рис. 4.2.1.2

илл.

Типоисполнения блоков по назначению цепи управления и питания представлены в табл. 4.2.1.2.

Технические данные и габаритные размеры блоков серии Б5000 и панелей серии П5000 представлены в табл. 4.2.1.1.

Таблица 4.2.1.1

просмотреть часть таблицы просмотреть часть таблицы

Таблица 4.2.1.2

просмотреть часть таблицы
