РУСМ5000

Внешний вид ящика управления РУСМ5000:

илл.

Ящики управления серии РУСМ5000 предназначены для местного, дистанционного и автоматического управления асинхронными электродвигателями мощностью до 75кВт, работающими в продолжительном, кратковременном или повторно-кратковременном режимах.

Ящики серии РУСМ5000 различаются:

  • по напряжению главной цепи;
  • по способу питания и напряжению цепи управления;
  • по наличию реверса управляемого электродвигателя;
  • количеству управляемых электродвигателей;
  • по составу аппаратуры.

Ящик каждого типоисполнения имеет сварную конструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IР54.

Ящики серии РУСМ5000 являются функциональным аналогом ящиков Я5000 IP54. Конструктивно серия РУСМ5000 отличается от серии Я5000 тем, что выполняется в корпусах со стороной шириной и высотой, кратными 250 мм для формирования унифицированных конструктивных сборок ящиков.

Аппаратура устанавливается в ящике на специальной панели и на двери с внутренней стороны.

Ящики управления серии РУСМ5000 являются модифицированной серией устаревших ящиков управления серии РУС5000.

Структура условного обозначения ящиков РУСМ5000:

РУСМ5АБВ-ГД7Ж-ИК Л

Таблица 1

5 Класс НКУ по назначению: управление асинхронными двигателями с короткозамкнутым ротором;
А Группа в классе 5:
  • 0 — зажимы цепей управления
  • 1 – управление нереверсивными двигателями
  • 4 – управление реверсивными двигателями
Б Номенклатура по назначению:
  • 0 — без управляющей аппаратуры на двери
  • 1 – автоматический выключатель на каждый фидер
  • 2 – общий автоматический выключатель на все фидеры
  • 3 – без автоматического выключателя
  • 4 – автоматический выключатель на каждый фидер и промежуточное реле
В Обозначение числа фидеров (групп) и режима управления:
  • 0 – однофидерный, без переключателя режима работы
  • 1 – однофидерный, с переключателем режима работы
  • 2 – однофидерный, без переключателя режима работы, с возможностью питания цепи управления от независимого источника
  • 3 – однофидерный, c переключателем режима работы, с возможностью питания цепи управления от независимого источника
  • 4 – двухфидерный, без переключателя режима работы
  • 5 – двухфидерный, с переключателем режима работы
  • 6 – двухфидерный, без переключателя режима работы, с возможностью питания цепи управления от независимого источника
  • 7 – двухфидерный, c переключателем режима работы, с возможностью питания цепи управления от независимого источника
  • 8 – трехфидерный, без переключателя режима работы
  • 9 – трехфидерный, с переключателем режима работы
ГД Исполнение по току см. в таблице 1
7 Исполнение по напряжению силовой цепи:7, соответствует 380 В 50 Гц.
Ж Исполнение по напряжению цепи управления.
Основные:
  • 4 — 220В 50Гц;
  • 7 — 380В 50Гц;
  • Б – 24В DC.
Полный список исполнений по напряжению см. в таблице 2
ИК При наличии 2-го, 3-го фидеров (при различной мощности подключаемых двигателей) указывается их исполнение по току аналогично пп. "ГД" этой таблицы.
Л Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1; УХЛ3.1.

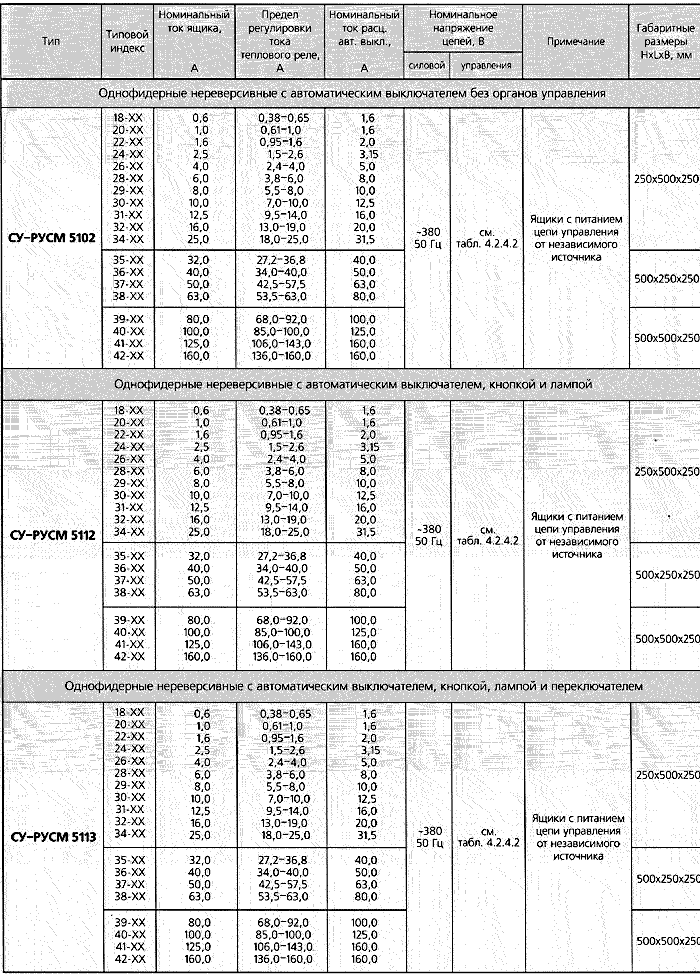

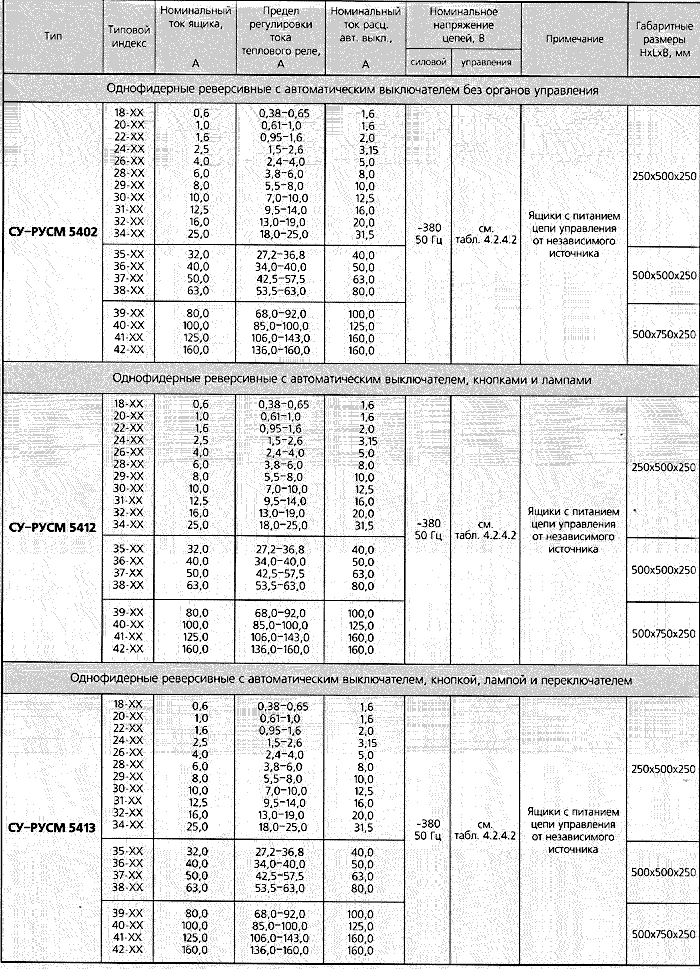

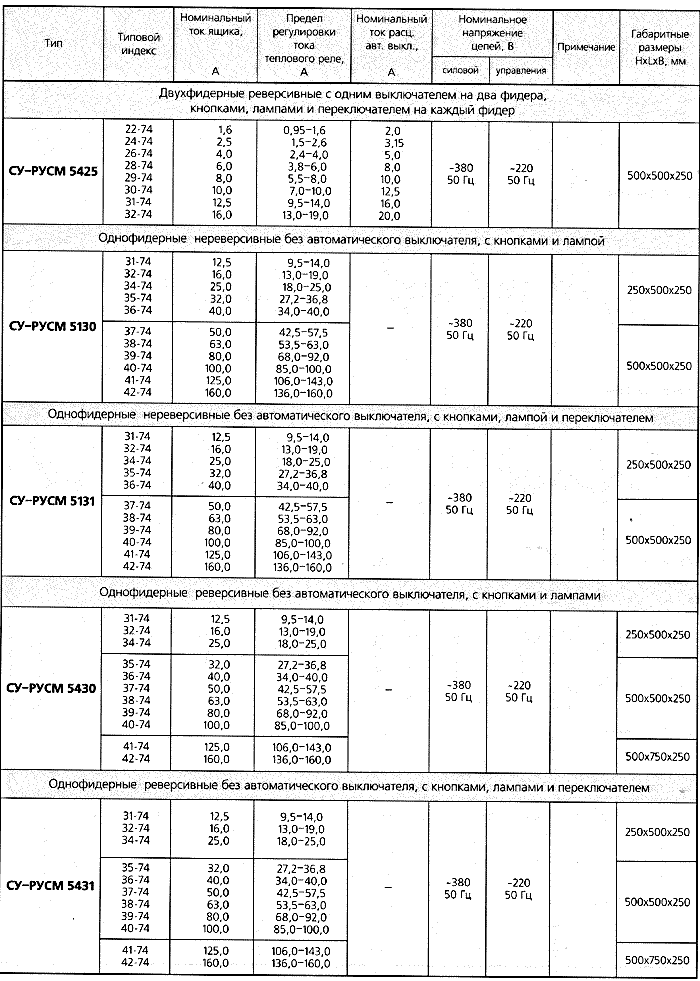

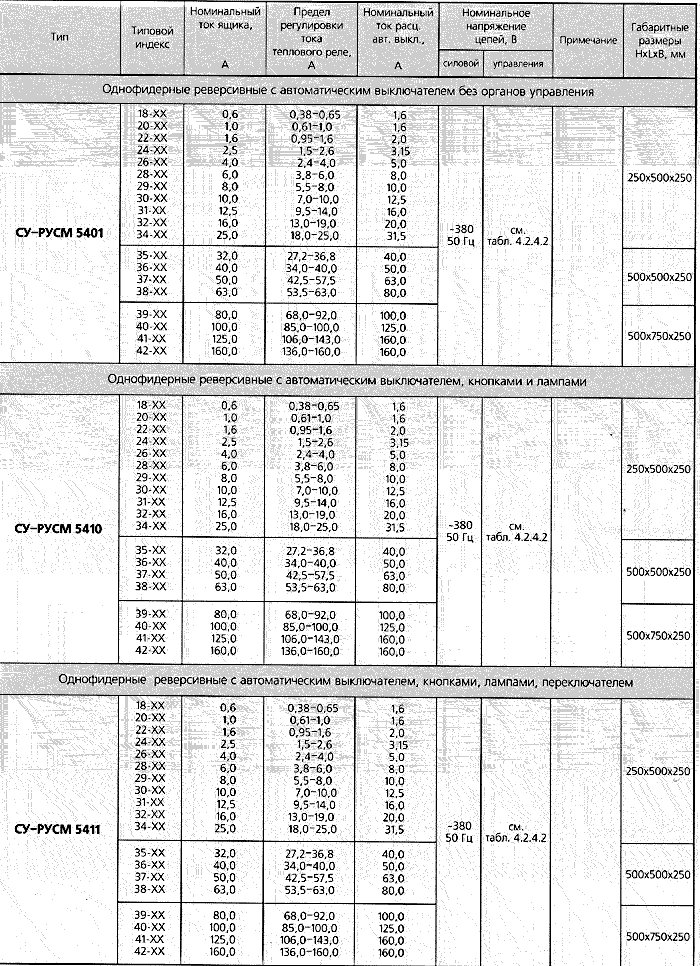

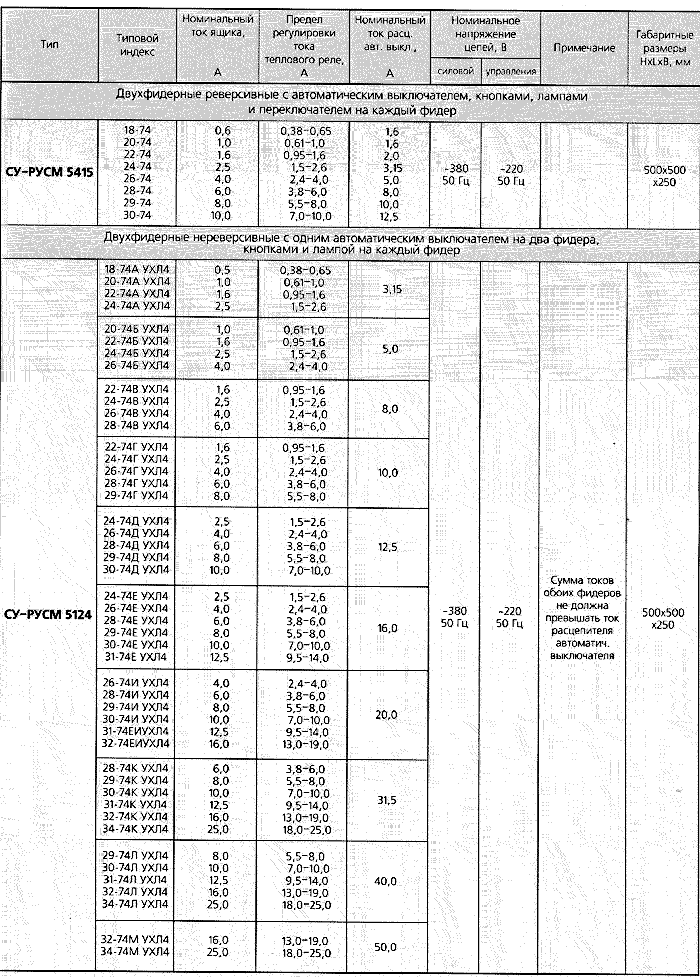

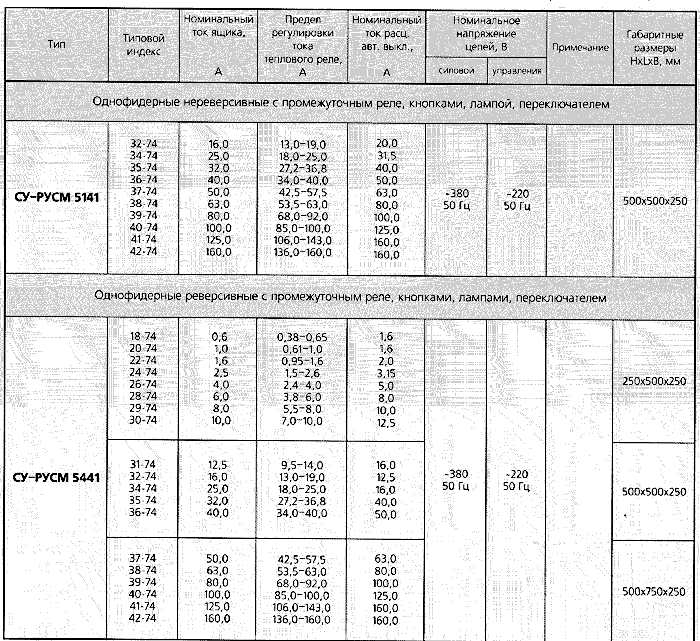

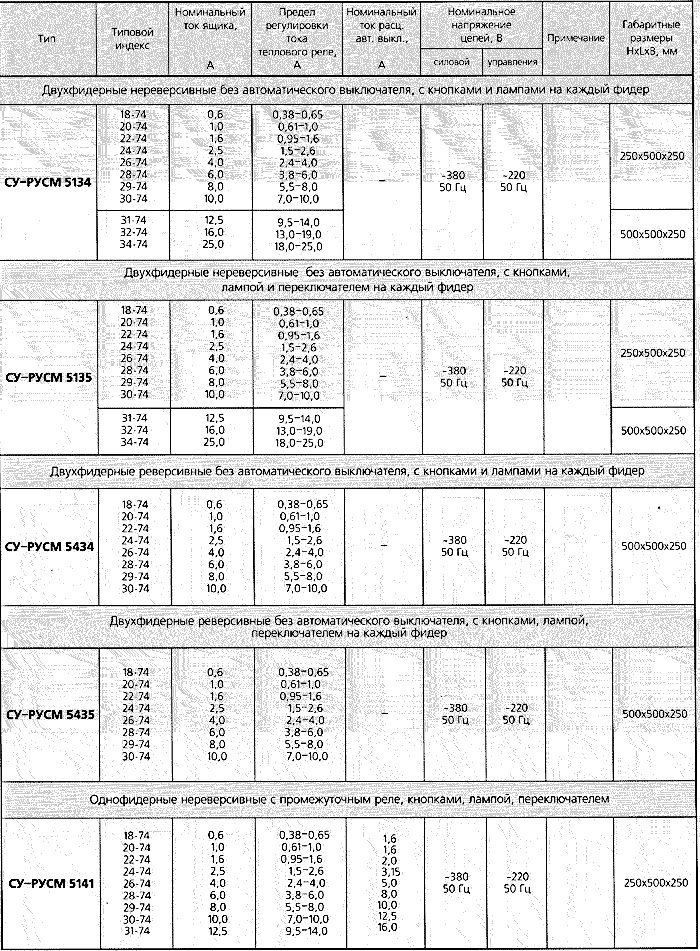

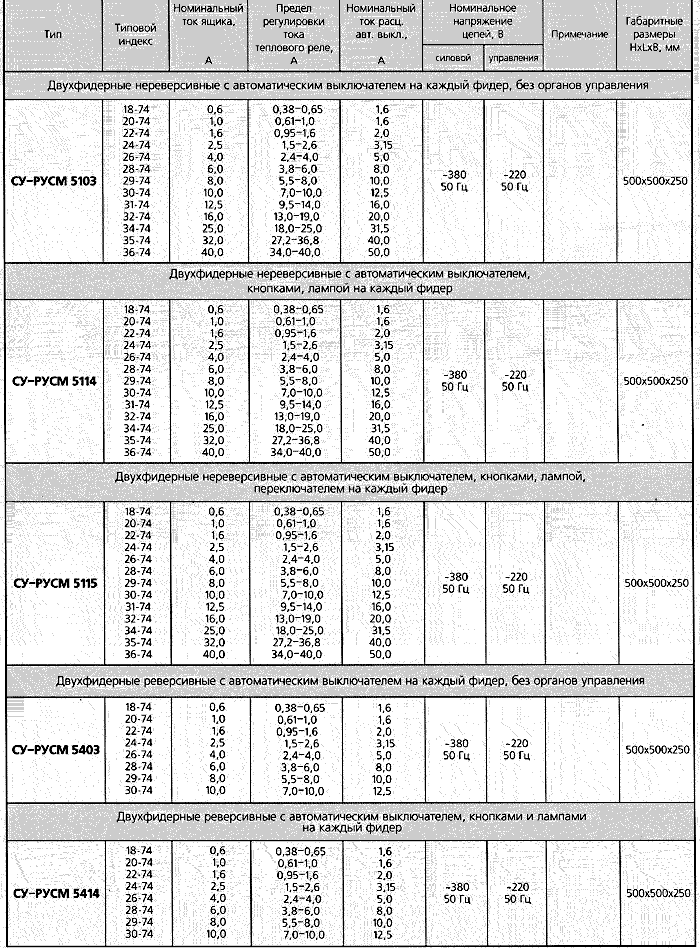

Таблица 2. Функциональные отличия разных моделей ящиков серии РУСМ5000:

просмотреть часть таблицы просмотреть часть таблицы просмотреть часть таблицы просмотреть часть таблицы просмотреть часть таблицы просмотреть часть таблицы просмотреть часть таблицы просмотреть часть таблицы просмотреть часть таблицы просмотреть часть таблицы
Ящики серии РУСМ5000 производятся согласно ГОСТ Р 51321-2007 и имеют сертификат соответствия Технического Ркгламента Таможенного Союза ТР ТС.
