ГРЩ, Главные распределительные щиты

 ГРЩ (главный распределительный щит) — это низковольтное комплектное устройство, содержащее аппаратуру, обеспечивающую возможность ввода, распределения, контроля и учёта электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых, общественных и промышленных объектах.
  Аппаратура в ГРЩ размещается в виде функциональных блоков в нескольких (реже в одной) соединённых между собой (механически и электрически) панелях.

          ГРЩ предназначены для:
- ввода,
- приёма,
- распределения электроэнергии между групповыми потребителями.
         ГРЩ должны обеспечивать:
 - возможность подключения линий электроснабжения;
 - питание потребителей электроэнергии;
 - контроль качества электроэнергии, а при необходимости восстановления качества электроснабжения;
 - селективность защиты ГРЩ (локализация защиты в пределах неисправных цепей, аппаратов, блоков);
 - защиту вводных и распределительных линий, различных устройств, входящих в состав ГРЩ (автоматического ввода резерва (АВР), установок компенсации реактивной мощности (УКРМ) и др.) от токов перегрузки и короткого замыкания;
 - учёт потребляемой энергии в сетях переменного тока частотой 50 Гц и напряжением 380/220 В.
         ГРЩ, как правило, имеют несколько вводов питания:
 - один или более – основные, от трансформаторных подстанций (ТП);
 - один или более – резервные, от трансформаторных подстанций, газовых, дизельных или бензиновых генераторов.

В последнее время в ГРЩ начинают появляться резервные вводы питания от солнечных батарей и от ветрогенераторов.

Группы потребителей ГРЩ в нормальном режиме обеспечиваются питанием каждый от собственного ввода (как правило - от ТП). При этом, каждая из групп потребителей (как правило) имеет возможность подключения к одному или к нескольким резервным вводам питания ГРЩ для резервирования в случае отключения собственного основного питания.

Переключение на резервное питание в ГРЩ может осуществляться ручным или автоматическим способом, с помощью АВР.

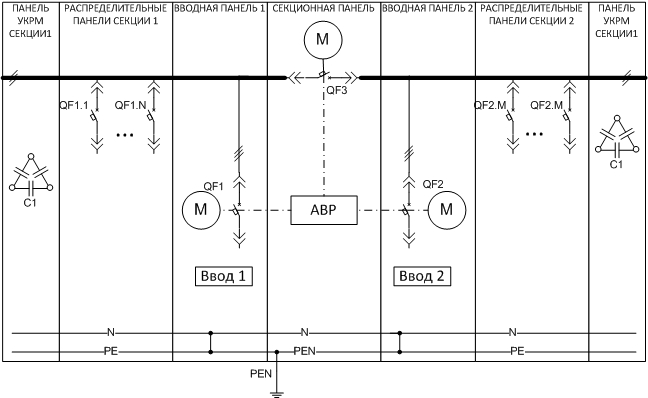

Резервирование питания в ГРЩ обеспечивается как переключением секций от нерабочего собственного ввода к другому рабочему, находящемуся под нагрузкой (ввод резерва с секционированием), так и путём подключения групп пользователей от нерабочего собственного ввода к незадействованному резервному (а при тройном резервировании к аварийному) источнику электроснабжения.
 ГРЩ — это НКУ наиболее близко расположенные к мощным источникам и преобразователям электроэнергии. Поэтому панели ГРЩ, как правило, выполняются на номинальные токи от 600 до 6000А.
 Аппаратура защиты, устанавливаемая в ГРЩ должна обеспечивать защиту от коротких замыканий в условиях близко расположенных мощных источников электропитания и обеспечивать селективность защиты.

Корпуса панелей ГРЩ в зависимости от номинальных токов и условий эксплуатации исполняются шириной кратной 450, 600, 800 (1000) мм, глубиной кратной 450, 600, 800, 1000 мм. Высота, как правило, выбирается из ряда: 1800, 2000, 2200, 2400 мм.Такие размеры удобны для производства, транспортирования и последующего монтажа на объекте.
  По индивидуальным проектным требованиям размеры панелей ГРЩ могут быть и иными.
  Панели ГРЩ могут быть как одностороннего, так и двухстороннего обслуживания.
  ГРЩ производятся с различными (чаще IP20, IP30, IP54) степенями защиты согласно по ГОСТ 14254-96.
        Шкафы и панели ГРЩ делятся на:
- вводные: как правило, содержащие аппаратуру ввода, контроля качества и учета электроэнергии;
- вводные с АВР (панели с АВР): вводные, содержащие аппаратуру АВР.
- распределительные: содержащие аппараты распределения и в которой могут также размещаться блоки учета, блоки автоматического или не автоматического управления, блоки и панели собственных нужд и т. п.
- панели управления мощными внешними установками;
- панели установок компенсации реактивной мощности (УКРМ).

  В ГРЩ с развитой информационно-управляющей частью могут быть выделены (как функционально, для удобства обслуживания, так и физически, для уменьшения электромагнитных помех) контрольно-управляющие панели, содержащие аппаратуру контроля качества электроэнергии, управления основными и вспомогательными нагрузками, приёмно-передающую (в том числе телеметрическую) аппаратуру и т.д.

Простые ГРЩ могут выполняться согласно проектам и в соответствие с ГОСТ Р 51732-2001. Но в этом случее они скорее отвечают требованиям ВРУ. Обычно сборки ГРЩ выполняются в соответствии с ГОСТ Р 51321.1-2007.

Развитие и унификация технических и электрических параметров современной аппаратуры и металлоконструкций дают возможность выполнять щиты ГРЩ относительно компактными.

Кроме аппаратуры ввода, защиты и распределения существенную конструктивно-функциональную часть ГРЩ представляют сборные шины. Они представляют собою медные проводящие конструкции c изоляторами и являются частью оборудования распределения и коммутации токов. В современных ГРЩ, требующих непрерывной работы, сборные шины иногда выполняются с резервной конструкцией и соответствующей коммутирующей аппаратурой. Такая конструкция даёт возможность переключения ГРЩ с основной сборной шины на резервную для периодического обслуживания конструкции без отключения ГРЩ.

Конструкция ГРЩ должны обеспечивать механическую и электрическую устойчивость корпусов и сборных шин щита при возникновении коротких замыканий.

В зависимости от проектных и технико-экономических требований ГРЩ могут выполняться на различной элементной базе (как одного производителя, так и разных): ABB, DEKraft, GE, Hager, Hyundai, Legrand, LS Industrial Sistems, Siemens, Schneider Electric, TDM, ИЭК, КЭАЗ, ЭКФ и других производителей.

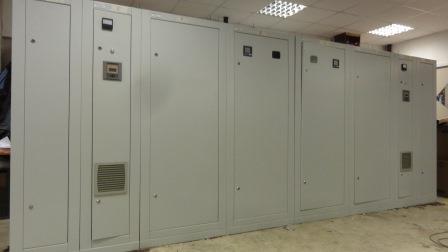

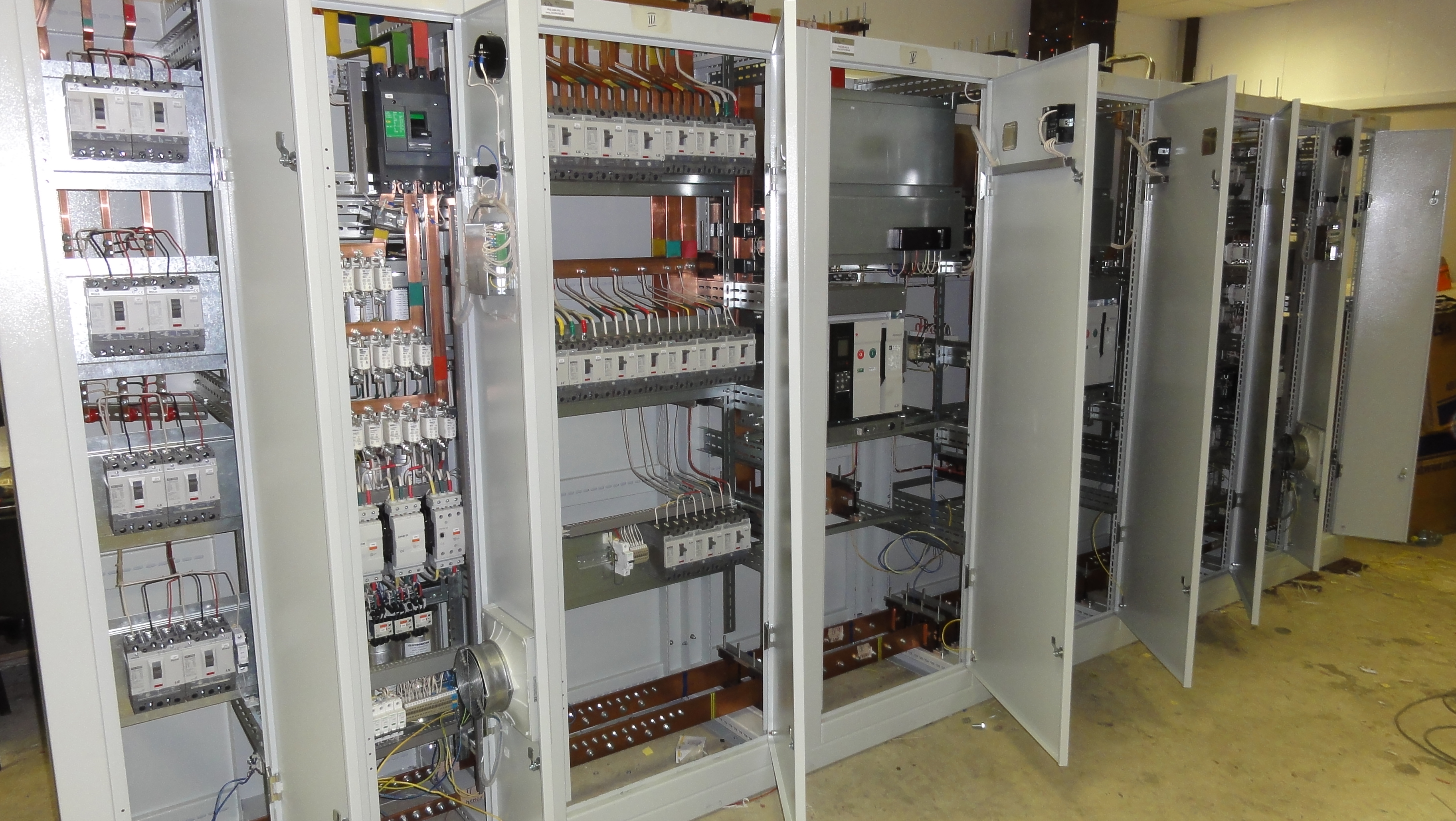

Комплексный ГРЩ 1600/1200А на аппаратах разных производителей: LS Industrial System, Schneider Electric, Electronicon, Pfannenberg и др., со снятыми пластронами.

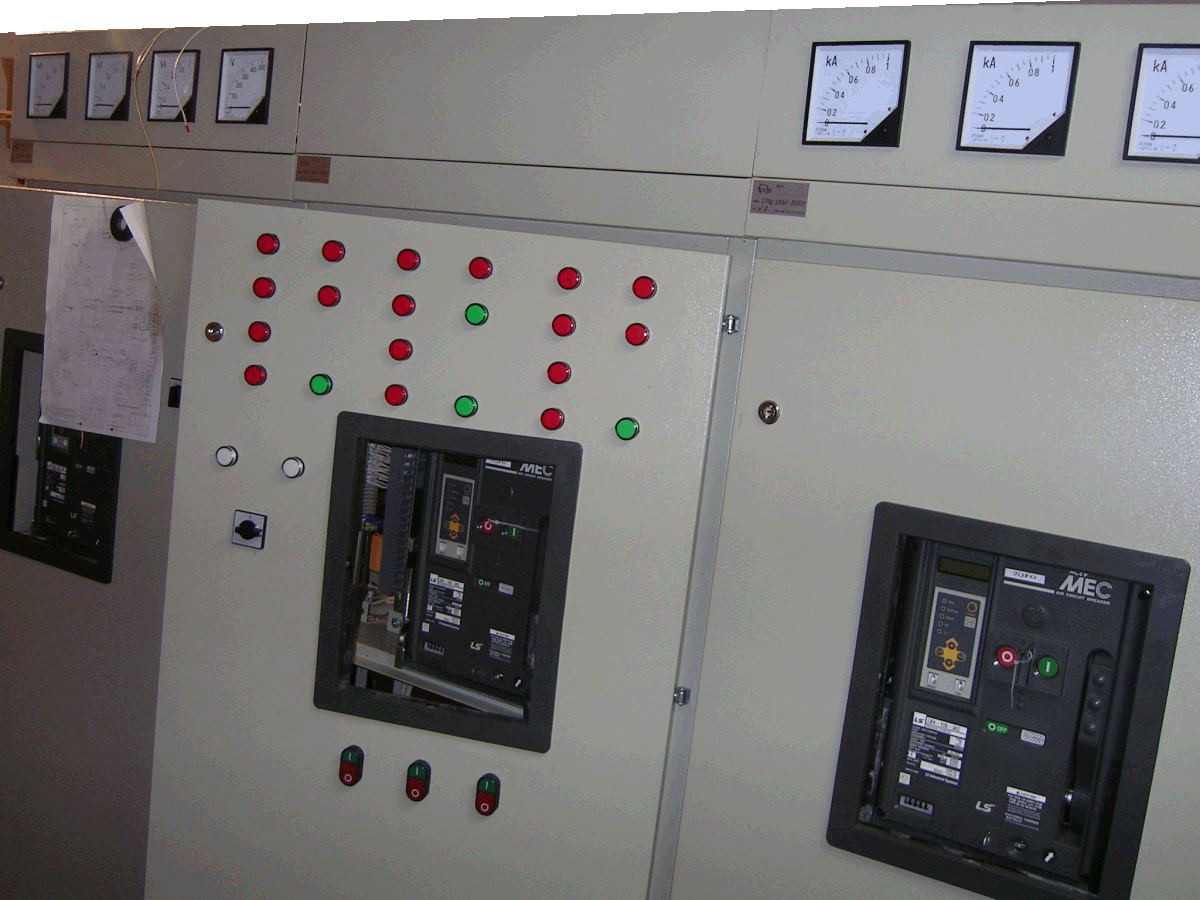

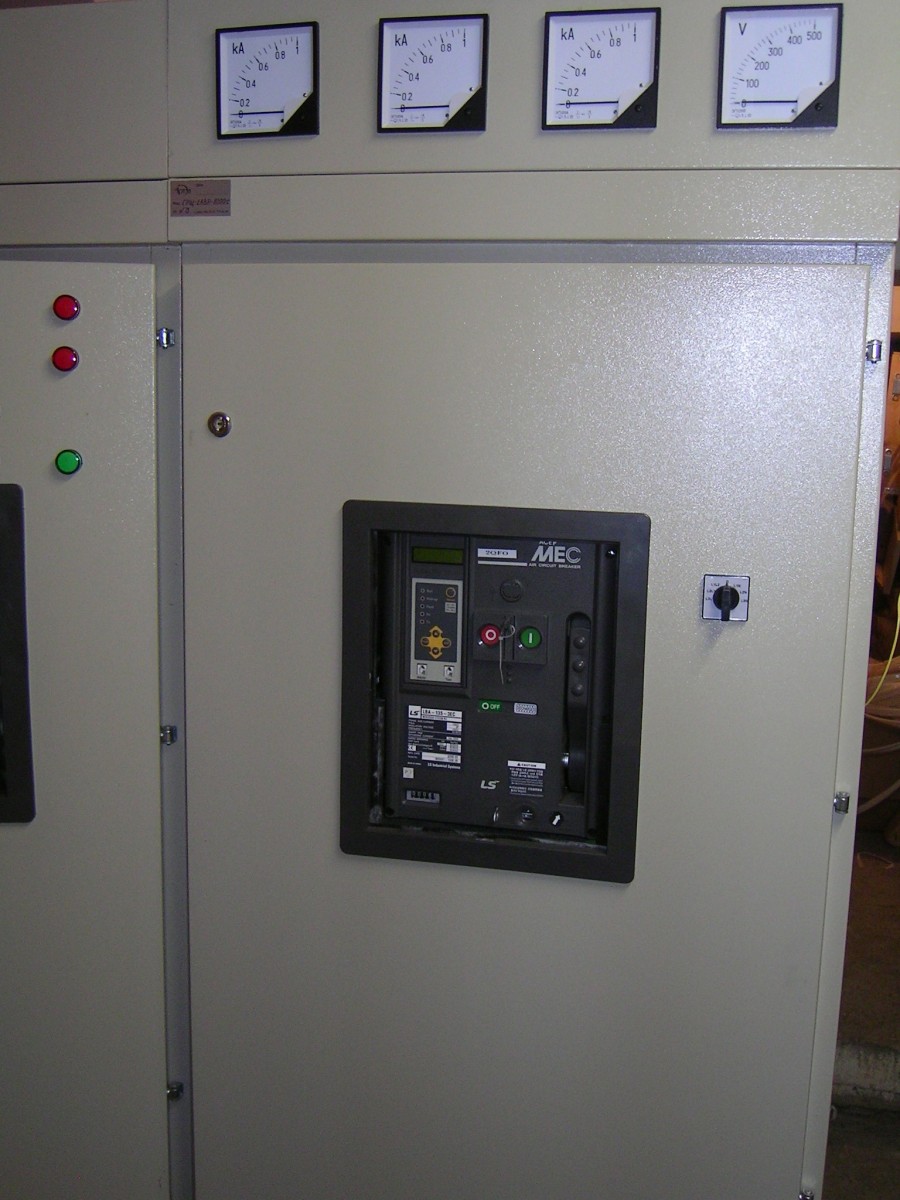

  ГРЩ на 1600/1200А с аппаратами LS Industrial Systems  ГРЩ на 1600/1200А

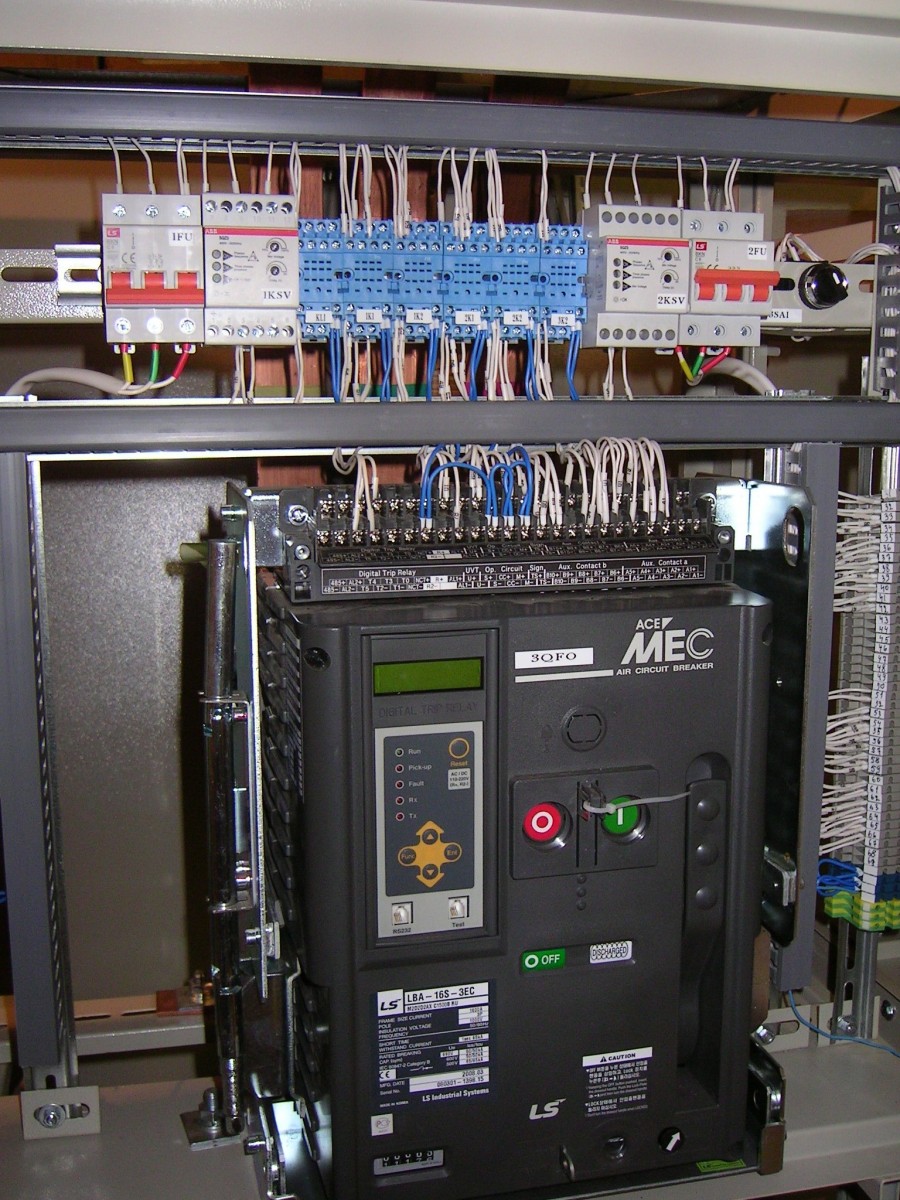

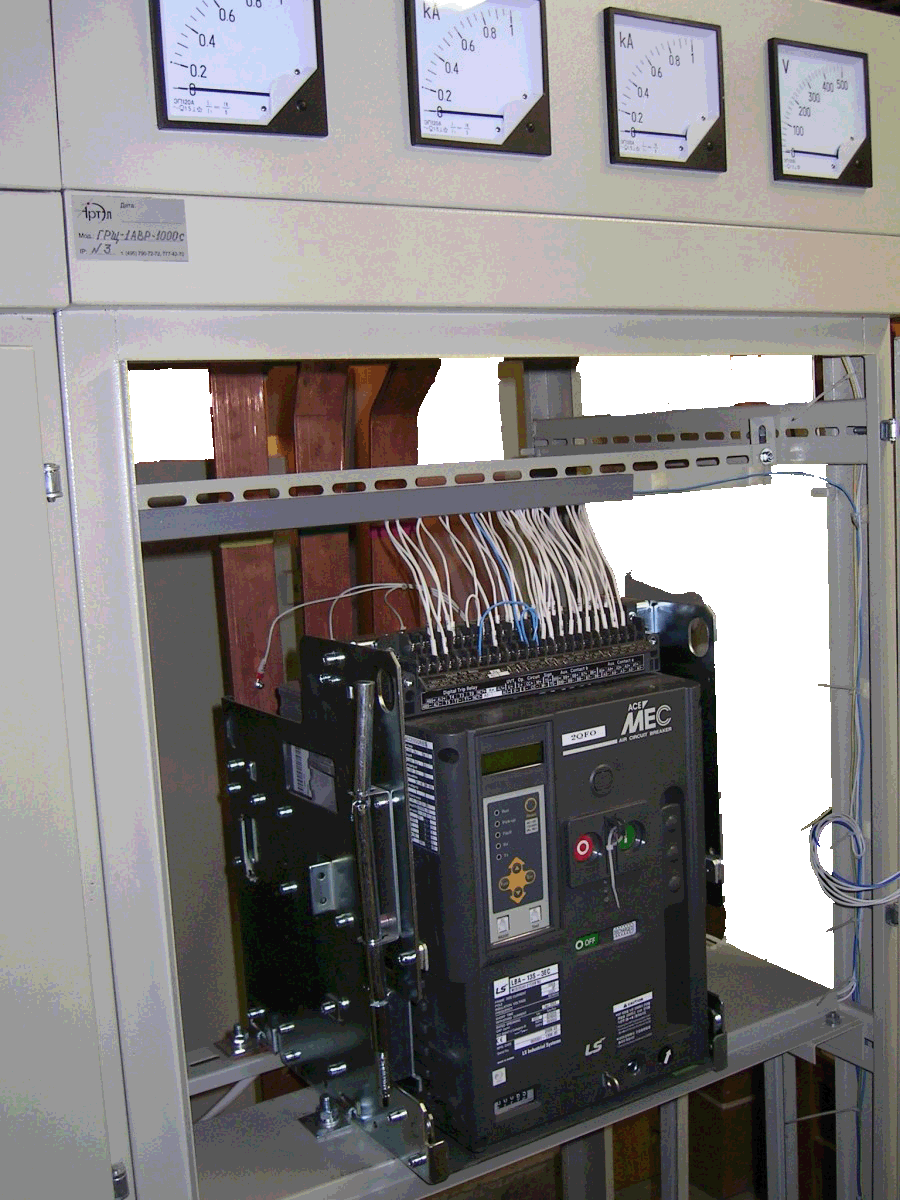

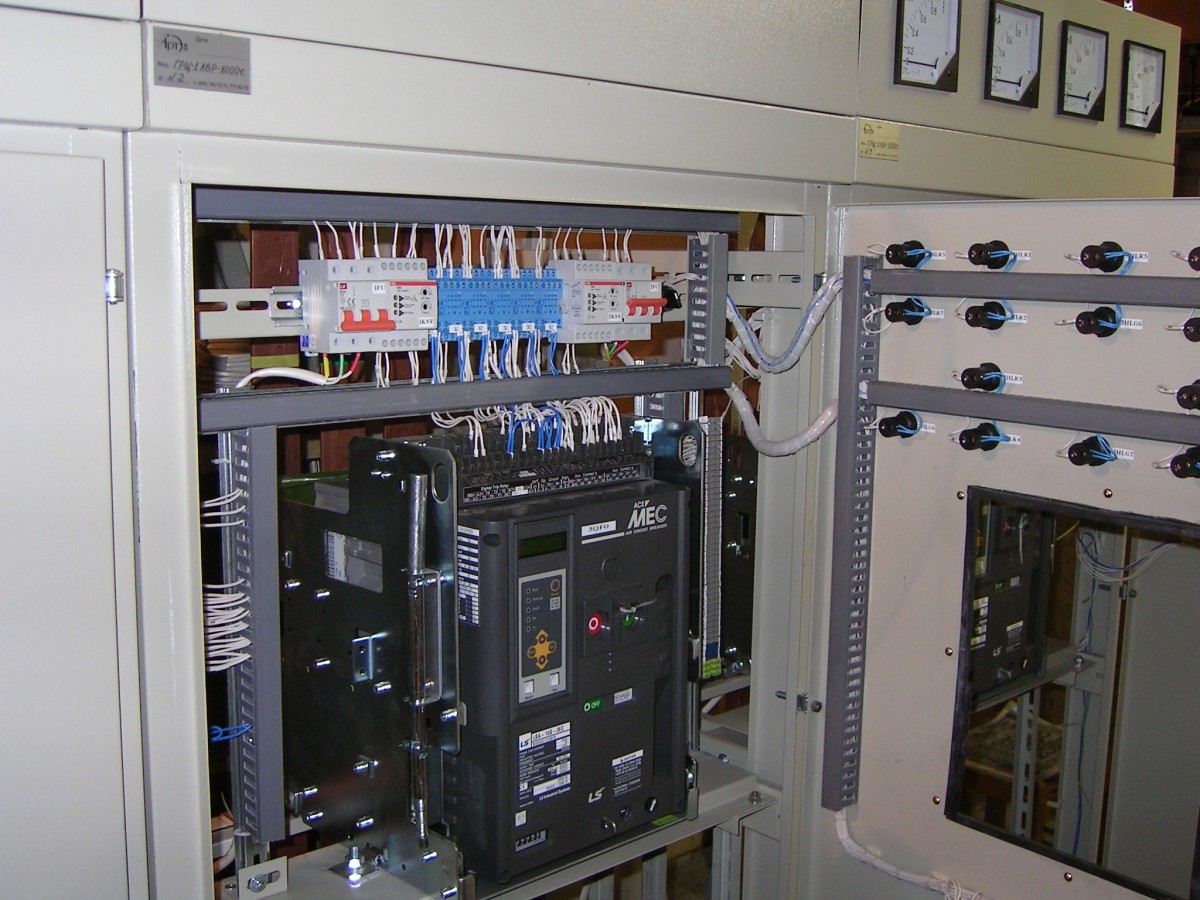

Детализация ГРЩ с секционным АВР-1600 на воздушных автоматах LS Industrial Systems

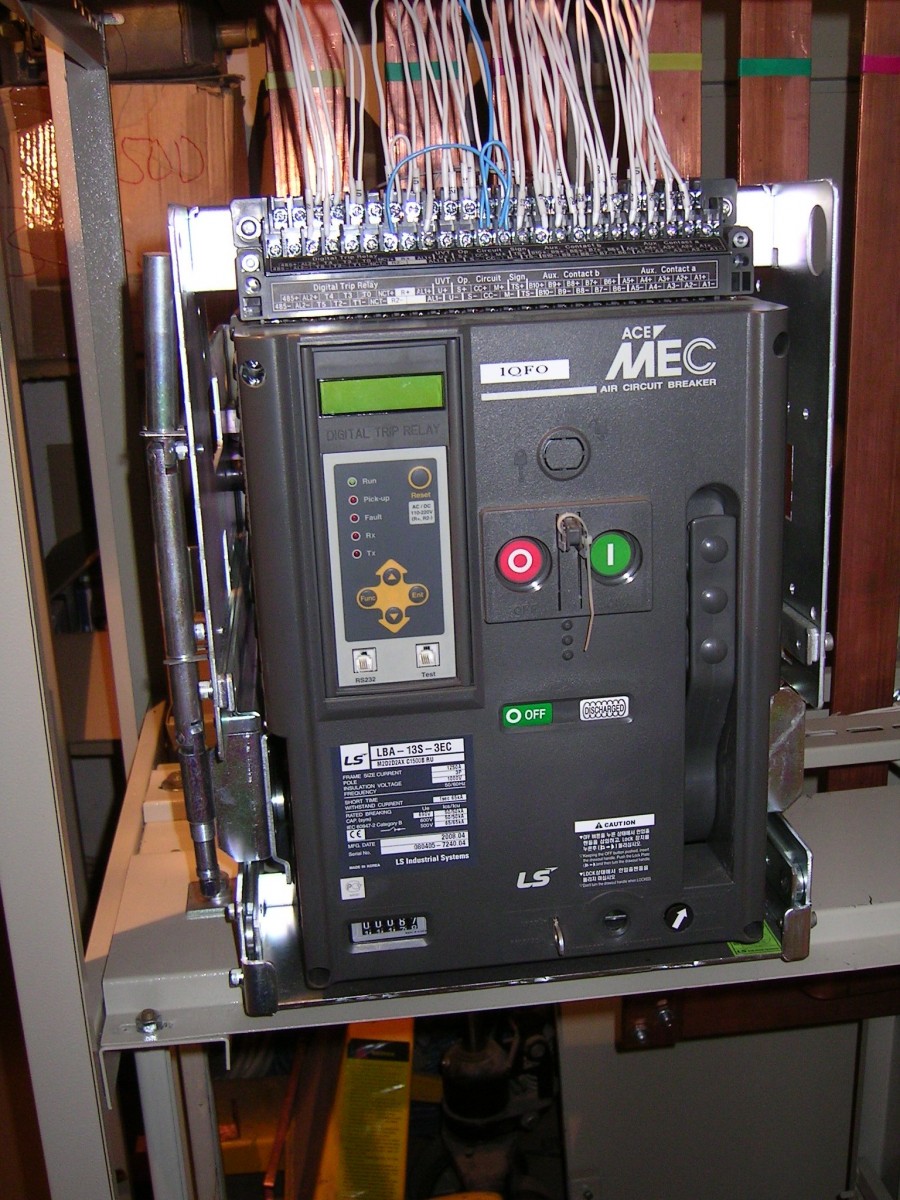

ГРЩ с АВР-1600 секционный на воздушных автоматах LS Industrial Systems ГРЩ с АВР-1600 секционный на воздушных автоматах LS Industrial Systems Испытания автомата перед установкой в ГРЩ ГРЩ с АВР-1600 секционный на воздушных автоматах LS Industrial Systems ГРЩ с АВР-1600 секционный на воздушных автоматах LS Industrial Systems ГРЩ с АВР-1600 секционный на воздушных автоматах LS Industrial Systems

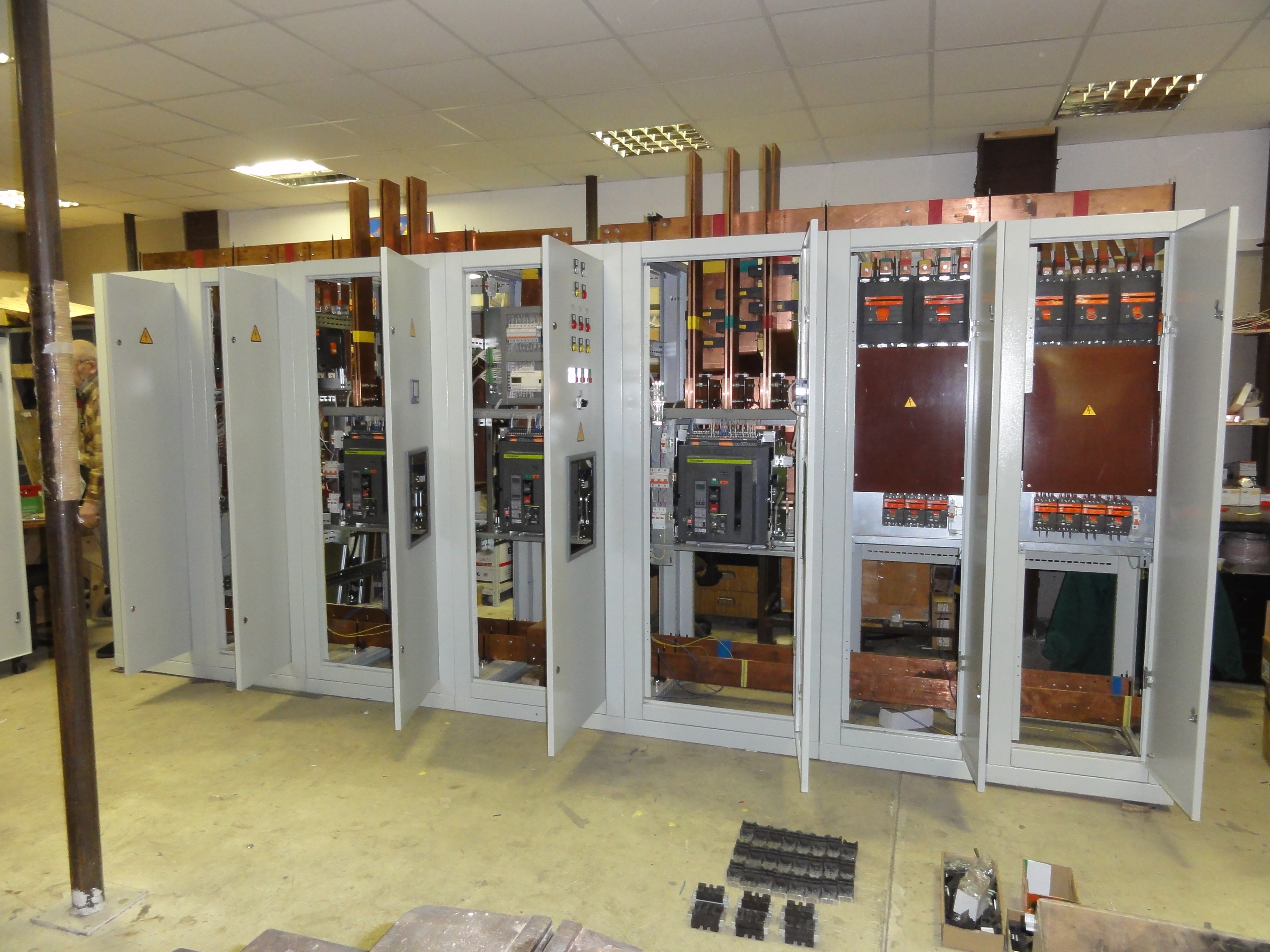

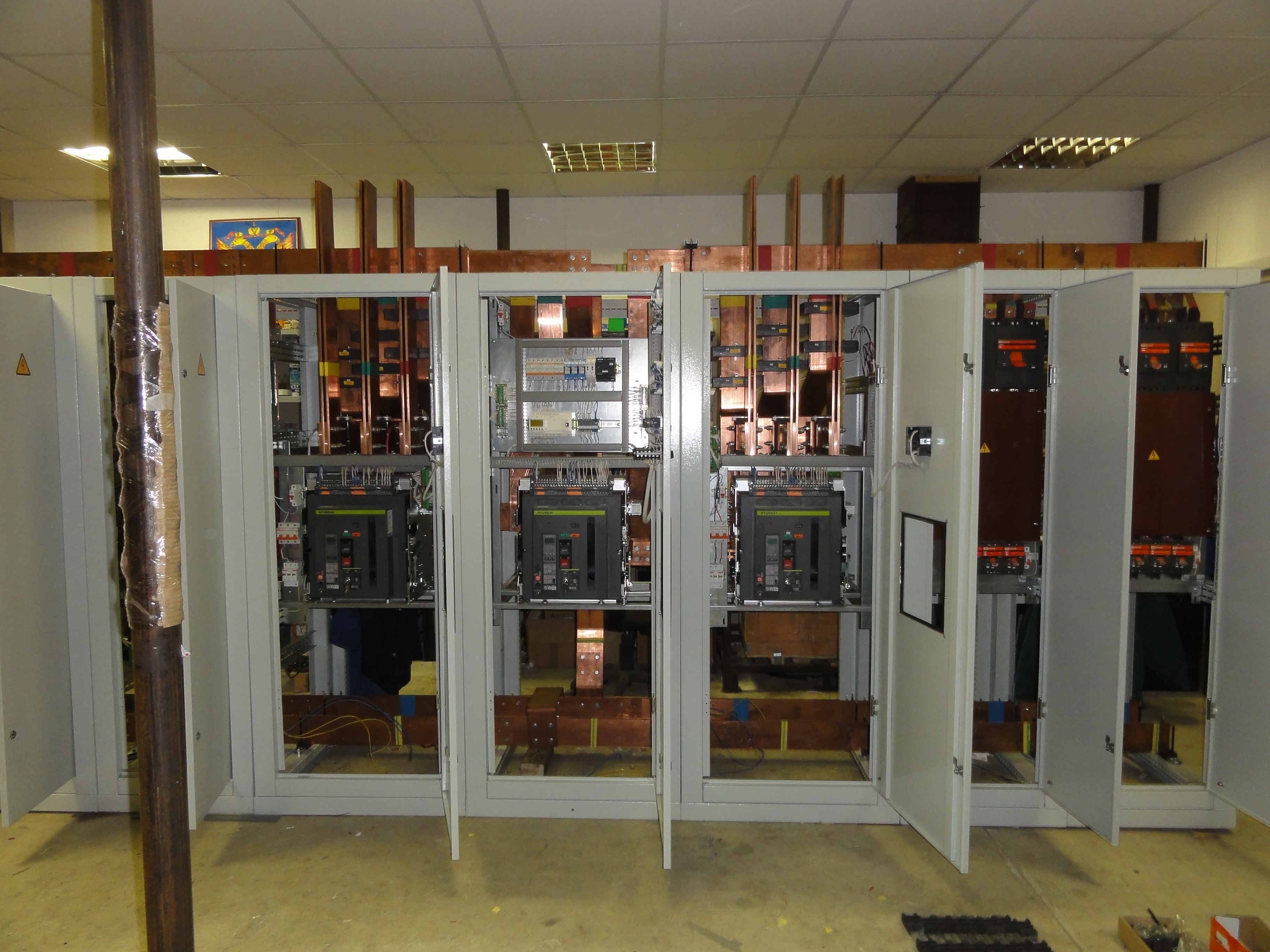

ГРЩ на 4000 А на комбинированных комплектующих Hyundai, TDM Electric, Schneider Electric

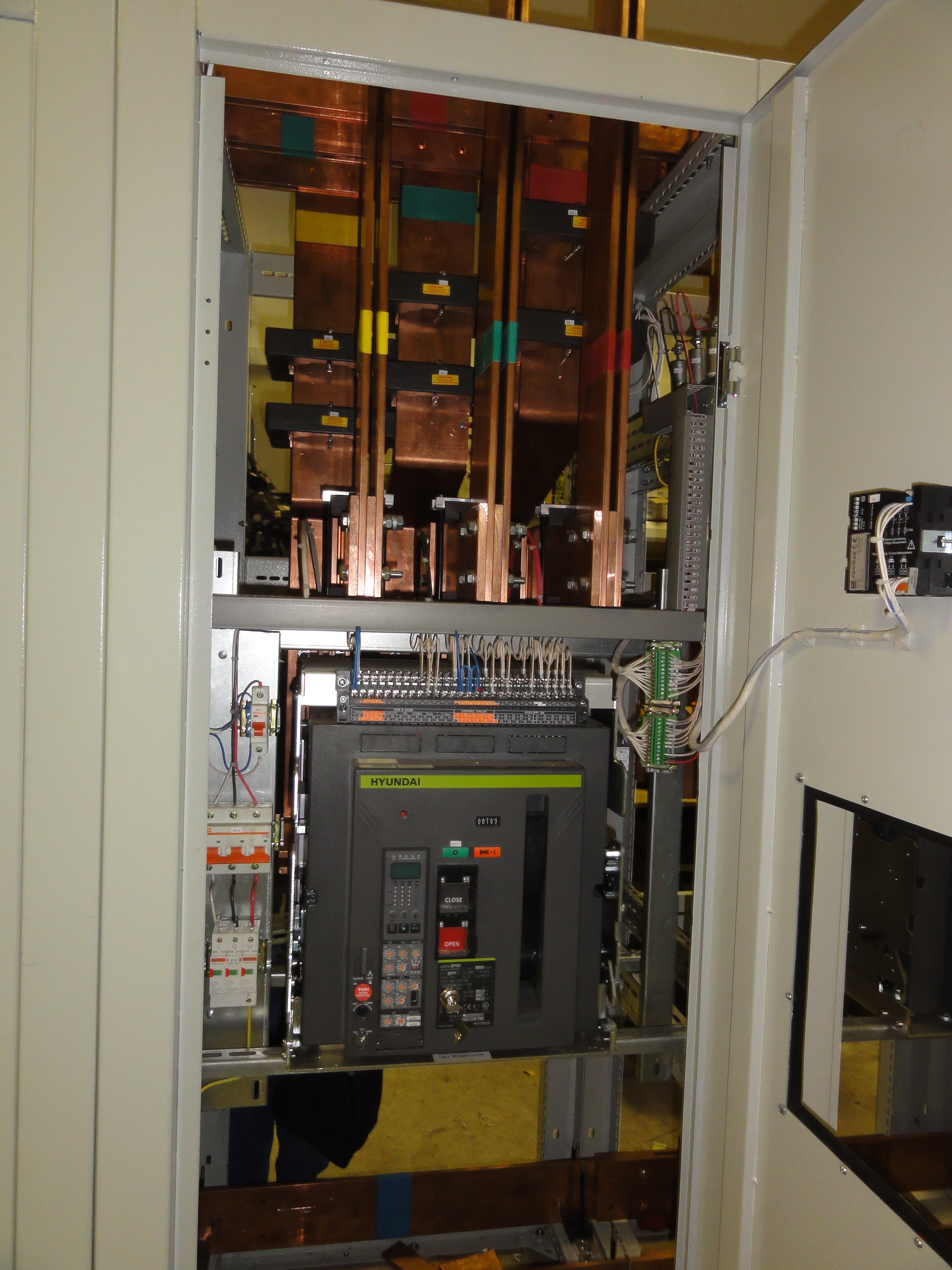

ГРЩ 4000 А на комбинированных комплектующих Вводная панель ГРЩ 4000 А на комплектующих Hyundai ГРЩ 4000 А на комплектующих Hyundai, Schneider Electric, TDM Electric
