блоки БОЭ

Блоки БОЭ, БАЭ, БСЭ предназначены для установки в шкафы управления задвижками типа РТЗО, РТЗО-88М, РТЗО-88В.

Блоки БОЭ, БАЭ, БСЭ подразделяются на несколько групп по назначению и месту применения блоков.

Обозначение блоков БОЭ, БАЭ, БСЭ (например): БХХ-5405М-2474Б.

Б – блок;

Значения букв "О", "А", "С" описаны ниже.

Блоки БОЭ предназначены для применения в шкафах управления задвижками общепромышленного назначения (по шкале MKS-64 - до 6 или величина магнитуды в эпицентре по шкале Рихтера - до 4,3 ).

Блоки БАЭ предназначены для применения на атомных электростанциях и на объектах, расположенных в зонах повышенной сейсмической активности (по шкале MKS-64 - до 9 или величина магнитуды в эпицентре по шкале Рихтера - до 6,2 ).

Блоки БСЭ предназначены для применения на объектах, расположенных в зонах высокой сейсмической активности (по шкале MKS-64 - выше 9 или величина магнитуды в эпицентре по шкале Рихтера - более 6,2 ).

"Э" - блок для объектов электроэнергетики.

Первая цифра после аббревиатуры блока: Б0Э-Х0000-0000:

  • 5 – блок управления (Б0Э-50000-0000);
  • 8 – вводной или распределительный блок или блок, устанавливаемый во вводной шкаф;
  • 9 – прочие блоки.

Следующие три цифры в обозначении блока: Б0Э-0ХХХ0-0000 – схемотехника блока;

Следующая буква В, ВА, М (а так же их отсутствие или иные буквы в не стандартных, разовых разработанных блоках ) в обозначении блока: Б0Э-0ХХХХ-0000 – схемотехника блока, для шкафов РТЗО-88В, РТЗО-88М;

Следующие две цифры в обозначении: Б0Э-00000-ХХ00 – номинал блока в амперах, согласно распространённой структуры обозначения:

00 - 0 21 – 1,2 31 – 12 41 - 125
22 – 1,6 32 – 16 42 - 160
23 – 2,0 33 – 20 43 - 200
24 – 2,5 34 – 25 44 - 250
25 – 3,2 35 – 32 45 - 320
16 – 0,4 26 – 4,0 36 – 40 46 - 400
17 – 0,5 27 - 5,0 37 – 50 47 - 500
18 – 0,6 28 – 6,0 38 – 63 48 - 600
19 – 0,8 29 -8,0 39 - 80
20 – 1 30 – 10,0 40 - 100

Следующая цифра в кодировке Б0Э-00000-00Х0:

  • 0 – силовая цепь отсутствует;
  • 4 – исполнение силовой цепи 220 В 50 Гц;
  • 7 - исполнение силовой цепи 3-фазное, 380 В 50 Гц.

Следующая цифра в кодировке Б0Э-00000-000Х:

  • 0 – цепь управления отсутствует;
  • 4 – исполнение цепи управления 220 В 50 Гц;
  • 7 - исполнение цепи управления 3-фазное, 380 В 50 Гц.

Конструктивно блок БОЭ (БАЭ, БСЭ) представляют собою конструкцию на панели, высотой от 100 до 400 мм, устанавливаемую в шкаф типа РТЗО (вводной или присоединения) шириной 800 мм.

Блоки могут исполняться на различных комплектующих. Наиболее распространённое исполнение на сегодня с учётом требований заказчиков к качеству и цене – на комплектующих LS Industrial Systems, ИЭК, ABB, Finder, Conta Clip. В некоторых блоках применяются аппараты других предприятий, выпускающих узкоспецифичные комплектующие.

Конкретные обозначения и назначения блоков будут приведены в подразделах этого раздела.

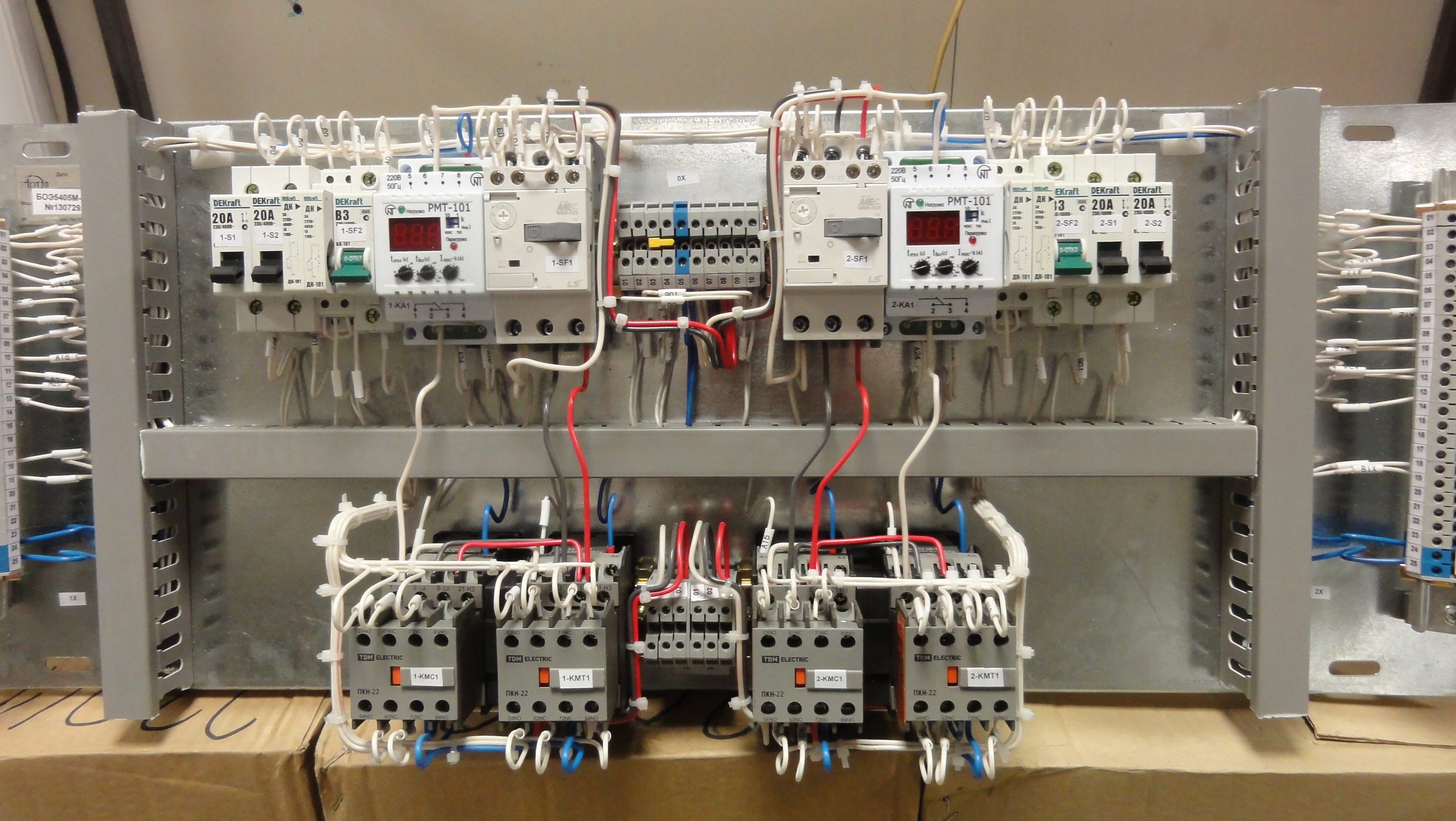

 Ниже приведена фотография блок БОЭ5405М-ХХ74.

Блок управления БОЭ5405М
