Панели 3Р-ХХХ-ХХ серии ВРУ-8504

Типовые схемы распределительных панелей 3Р-ХХХ-ХХ серии ВРУ-8504

Наименов.

1-линейная схема

Краткое описание

3Р-105-00

3Р-105-30

3Р-105-31

схема панели распределительной 3Р-105-00, 3Р-105-30, 3Р-105-31

3-пол. автоматы до 250А до 3 шт,

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 12 шт

3Р-106-00

3Р-106-30

3Р-106-31

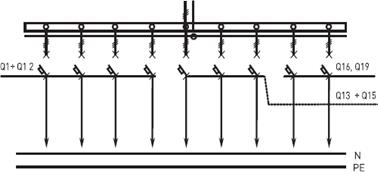

схема панели распределительной 3Р-106-00, 3Р-106-30, 3Р-106-31

3-пол. автоматы до 250А до 5 шт,

3-пол. автоматы до 63А до 12 шт

3Р-107-00

3Р-107-30

3Р-107-31

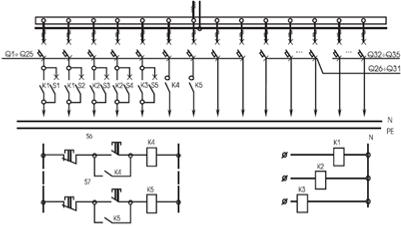

схема панели распределительной 3Р-107-00, 3Р-107-30, 3Р-107-31

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 25 шт,

контакторы (реле) до 5 шт,

блоки кнопочные до 5 шт

3Р-108-00

3Р-108-30

3Р-108-31

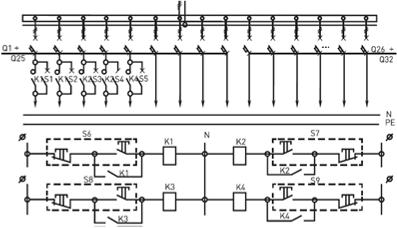

схема панели распределительной 3Р-108-00, 3Р-108-30, 3Р-108-31

3-пол. автоматы до 125А до 8 шт,

1-пол. автоматы до 63А до 25 шт,

контакторы до 4 шт,

блоки кнопочные до 5 шт,

выключатели до 5 шт

3Р-109-00

3Р-109-30

3Р-109-31

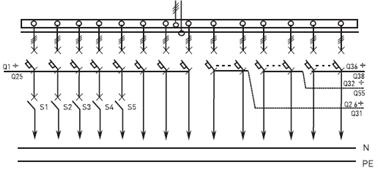

схема панели распределительной 3Р-109-00, 3Р-109-30, 3Р-109-31

3-пол. автоматы до 250А до 3 шт,

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 25 шт,

выключатели до 5 шт

3Р-110-00

3Р-110-30

3Р-110-31

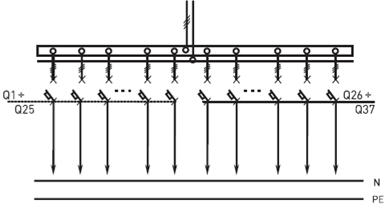

схема панели распределительной 3Р-110-00, 3Р-110-30, 3Р-110-31

3-пол. автоматы до 125А до 12 шт,

1-пол. автоматы до 63А до 25 шт

3Р-111-00

3Р-111-30

3Р-111-31

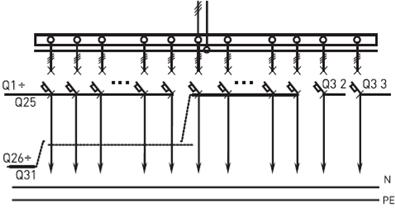

схема панели распределительной 3Р-111-00, 3Р-111-30, 3Р-111-31

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 25 шт

3Р-112-00

3Р-112-30

3Р-112-31

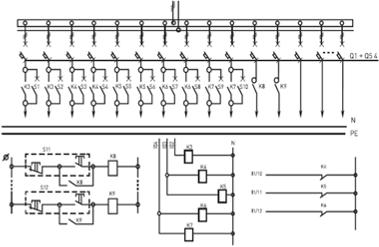

схема панели распределительной 3Р-112-00, 3Р-112-30, 3Р-112-31

1-пол. автоматы до 63А до 54 шт,

контакторы (реле) до 7 шт,

блоки кнопочные до 2 шт,

выключатели до 10 шт

3Р-113-00

3Р-113-30

3Р-113-31

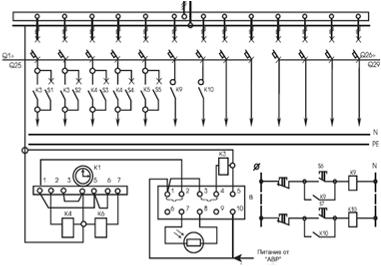

схема панели распределительной 3Р-113-00, 3Р-113-30, 3Р-113-31

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 25 шт,

фотореле,

таймер,

контакторы (реле) до 5 шт,

блоки кнопочные до 2 шт,

выключатели до 5 шт

3Р-115-00

3Р-115-30

3Р-115-31

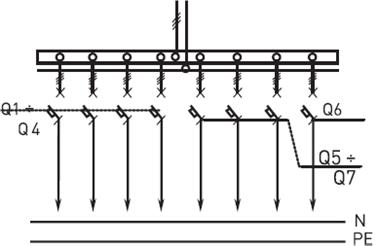

схема панели распределительной 3Р-115-00, 3Р-115-30, 3Р-115-31

3-пол. автоматы до 630А до 1 шт,

3-пол. автоматы до 250А до 3 шт,

3-пол. автоматы до 125А до 4 шт

3Р-117-00

3Р-117-30

3Р-117-31

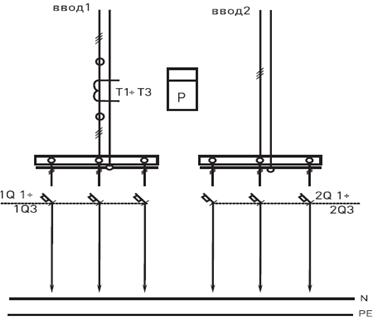

схема панели распределительной 3Р-117-00, 3Р-117-30, 3Р-117-31

3-пол. автоматы до 250А до 6 шт,

трансформаторы тока 3 шт

3Р-118-00

3Р-118-30

3Р-118-31

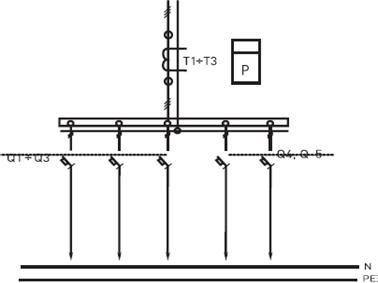

схема панели распределительной 3Р-118-00, 3Р-118-30, 3Р-118-31

3-пол. автоматы до 250А до 5 шт,

трансформаторы тока 3 шт

3Р-119-00

3Р-119-30

3Р-119-31

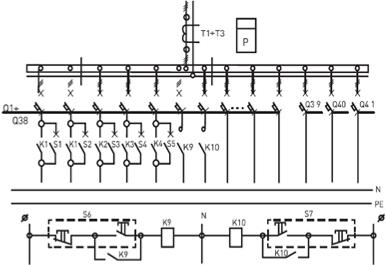

схема панели распределительной 3Р-119-00, 3Р-119-30, 3Р-119-31

3-пол. автоматы до 125А до 3 шт,

1-пол. автоматы до 63А до 38 шт,

трансформаторы тока 3 шт,

контактор (реле) до 6 шт,

блоки кнопочные до 2 шт,

выключатель до 5 шт

3Р-123-00

3Р-123-30

3Р-123-31

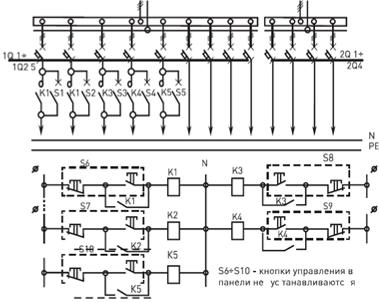

схема панели распределительной 3Р-123-00, 3Р-123-30, 3Р-123-31

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 25 шт,

контактор до 5 шт,

блоки кнопочные до 5 шт,

выключатель до 5 шт

3Р-124-00

3Р-124-30

3Р-124-31

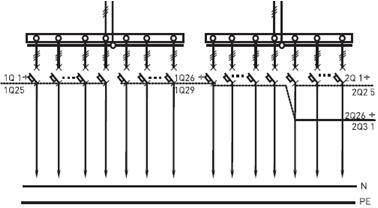

схема панели распределительной 3Р-124-00, 3Р-124-30, 3Р-124-31

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 50 шт



3Р-125-00

3Р-125-30

3Р-125-31

схема панели распределительной 3Р-125-00, 3Р-125-30, 3Р-125-31

3-пол. автоматы до 125А до 8 шт,

3-пол. автоматы до 63А до 6 шт

3Р-126-00

3Р-126-30

3Р-126-31

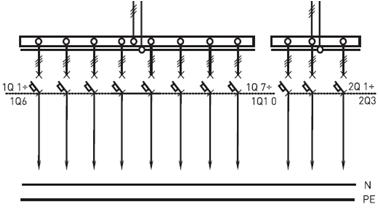

схема панели распределительной 3Р-126-00, 3Р-126-30, 3Р-126-31

3-пол. автоматы до 250А до 3 шт,

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 6 шт

3Р-127-00

3Р-127-30

3Р-127-31

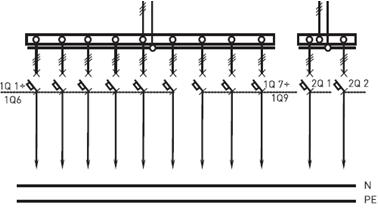

схема панели распределительной 3Р-127-00, 3Р-127-30, 3Р-127-31

3-пол. автоматы до 250А до 4 шт,

3-пол. автоматы до 125А до 2 шт,

3-пол. автоматы до 63А до 6 шт

3Р-128-00

3Р-128-30

3Р-128-31

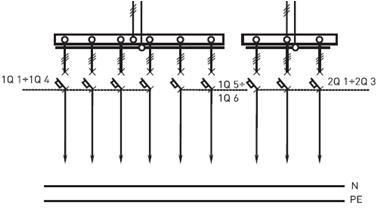

схема панели распределительной 3Р-128-00, 3Р-128-30, 3Р-128-31

3-пол. автоматы до 250А до 5 шт,

3-пол. автоматы до 125А до 4 шт

3Р-130-00

3Р-130-30

3Р-130-31

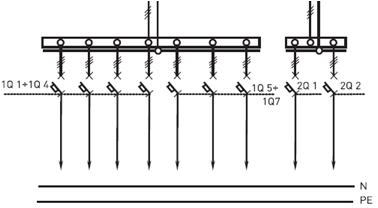

схема панели распределительной 3Р-130-00, 3Р-130-30, 3Р-130-31

3-пол. автоматы до 250А до 5 шт,

3-пол. автоматы до 125А до 4 шт

3Р-131-00

3Р-131-30

3Р-131-31

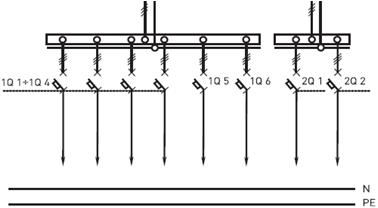

схема панели распределительной 3Р-131-00, 3Р-131-30, 3Р-131-31

3-пол. автоматы до 250А до 4 шт,

3-пол. автоматы до 125А до 4 шт

3Р-132-00

3Р-132-30

3Р-132-31

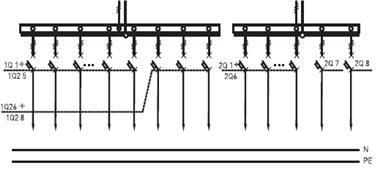

схема панели распределительной 3Р-132-00, 3Р-132-30, 3Р-132-31

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 125А до 3 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 25 шт

3Р-133-00

3Р-133-30

3Р-133-31

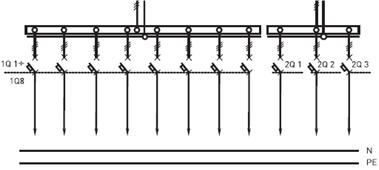

схема панели распределительной 3Р-133-00, 3Р-133-30, 3Р-133-31

3-пол. автоматы до 250А до 3 шт,

3-пол. автоматы до 125А до 8 шт

3Р-134-00

3Р-134-30

3Р-134-31

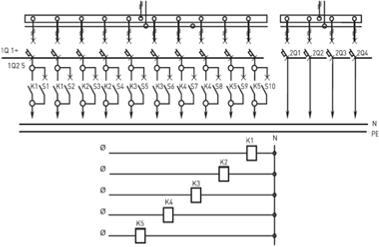

схема панели распределительной 3Р-134-00, 3Р-134-30, 3Р-134-31

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 25 шт,

контакторы (реле) до 5 шт,

выключатели до 10 шт

3Р-135-00

3Р-135-30

3Р-135-31

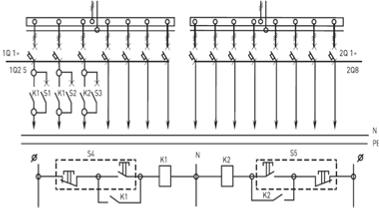

схема панели распределительной 3Р-135-00, 3Р-135-30, 3Р-135-31

3-пол. автоматы до 125А до 8 шт,

1-пол. автоматы до 63А до 25 шт,

контакторы до 2 шт,

выключатели до 3 шт

3Р-136-00

3Р-136-30

3Р-136-31

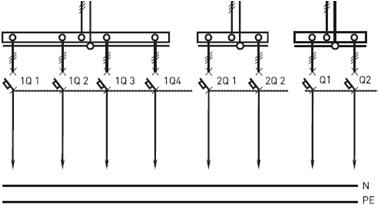

схема панели распределительной 3Р-136-00, 3Р-136-30, 3Р-136-31

3-пол. автоматы до 250А до 4 шт,

3-пол. автоматы до 125А до 4 шт

3Р-137-00

3Р-137-30

3Р-137-31

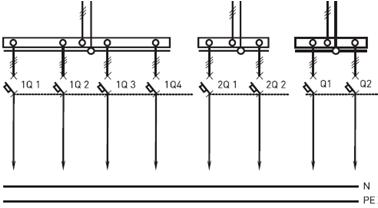

схема панели распределительной 3Р-137-00, 3Р-137-30, 3Р-137-31

3-пол. автоматы до 250А до 6 шт,

3-пол. автоматы до 125А до 2 шт

3Р-138-00

3Р-138-30

3Р-138-31

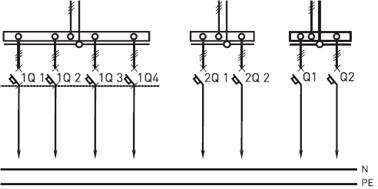

схема панели распределительной 3Р-138-00, 3Р-138-30, 3Р-138-31

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 100А до 6 шт

3Р-139-00

3Р-139-30

3Р-139-31

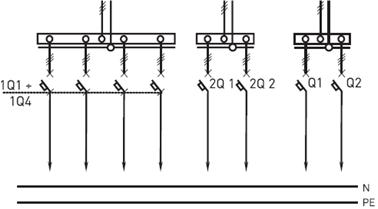

схема панели распределительной 3Р-139-00, 3Р-139-30, 3Р-139-31

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 125А до 6 шт

3Р-140-00

3Р-140-30

3Р-140-31

схема панели распределительной 3Р-140-00, 3Р-140-30, 3Р-140-31

3-пол. автоматы до 250А до 4 шт,

3-пол. автоматы до 125А до 4 шт

3Р-141-00

3Р-141-30

3Р-141-31

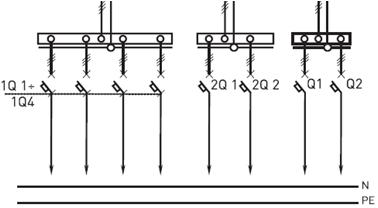

схема панели распределительной 3Р-141-00, 3Р-141-30, 3Р-141-31

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 100А до 6 шт

3Р-142-00

3Р-142-30

3Р-142-31

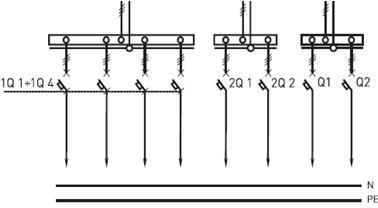

схема панели распределительной 3Р-142-00, 3Р-142-30, 3Р-142-31

3-пол. автоматы до 250А до 4 шт,

3-пол. автоматы до 105А до 4 шт

3Р-143-00

3Р-143-30

3Р-143-31

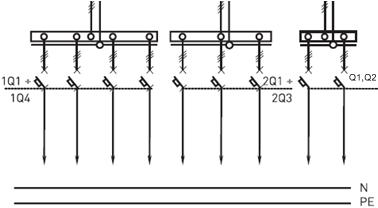

схема панели распределительной 3Р-143-00, 3Р-143-30, 3Р-143-31

3-пол. автоматы до 250А до 5 шт,

3-пол. автоматы до 125А до 4 шт

3Р-144-00

3Р-144-30

3Р-144-31

схема панели распределительной 3Р-144-00, 3Р-144-30, 3Р-144-31

3-пол. автоматы до 250А до 5 шт,

3-пол. автоматы до 125А до 4 шт

3Р-145-00

3Р-145-30

3Р-145-31

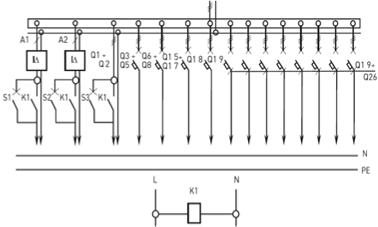

схема панели распределительной 3Р-145-00, 3Р-145-30, 3Р-145-31

3-пол. автоматы до 125А до 8 шт,

1-пол. автоматы до 63А до 18 шт,

диф. авт. до 63А до 2 шт,

реле 1 шт,

выключатели до 3 шт

3Р-146-00

3Р-146-30

3Р-146-31

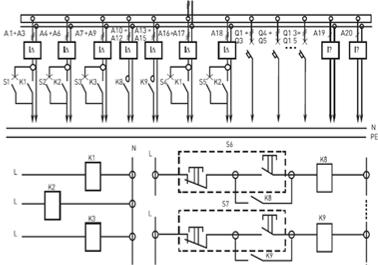

схема панели распределительной 3Р-146-00, 3Р-146-30, 3Р-146-31

1-пол. автоматы до 63А до 15 шт,

диф. авт. до 63А до 20 шт,

контакторы (реле) до 5 шт,

блоки кнопочные до 2 шт,

выключатели до 5 шт

3Р-149-00

3Р-149-30

3Р-149-31

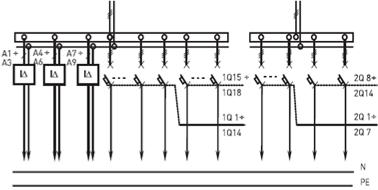

схема панели распределительной 3Р-149-00, 3Р-149-30, 3Р-149-31

3-пол. автоматы до 125А до 11 шт,

1-пол. автоматы до 63А до 24 шт,

диф. авт. до 63А до 9 шт

3Р-150-00

3Р-150-30

3Р-150-31

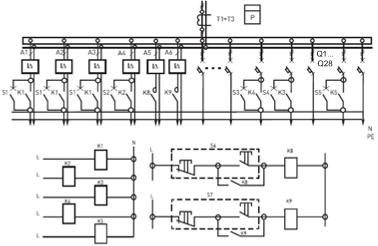

схема панели распределительной 3Р-150-00, 3Р-150-30, 3Р-150-31

1-пол. автоматы до 63А до 28 шт,

диф. авт. до 63А до 6 шт,

контакторы (реле) до 7 шт,

трансформаторы ток 3 шт,

блоки кнопочные до 2 шт,

выключатели до 5 шт

3Р-151-00

3Р-151-30

3Р-151-31

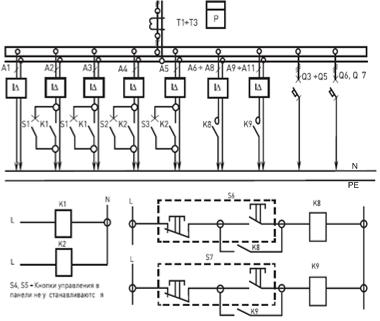

схема панели распределительной 3Р-151-00, 3Р-151-30, 3Р-151-31

3-пол. автоматы до 125А до 2 шт,

3-пол. автоматы до 63А до 5 шт,

диф. авт. до 63А до 11 шт,

контакторы (реле) до 4 шт,

трансформаторы ток 3 шт,

блоки кнопочные до 2 шт,

выключатели до 3 шт

3Р-155-00

3Р-155-30

3Р-155-31

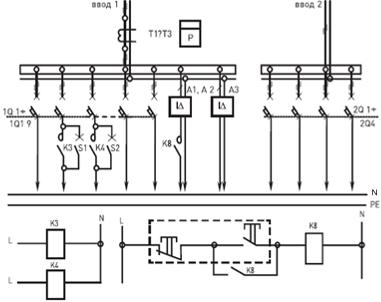

схема панели распределительной 3Р-155-00, 3Р-155-30, 3Р-155-31

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 19 шт,

диф. авт. до 63А до 3 шт,

контакторы (реле) до 3 шт,

трансформаторы ток 3 шт,

блоки кнопочные до 1 шт,

выключатели до 3 шт

3Р-156-00

3Р-156-30

3Р-156-31

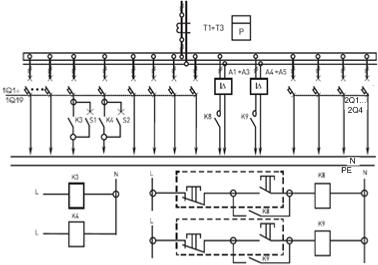

схема панели распределительной 3Р-156-00, 3Р-156-30, 3Р-156-31

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 29 шт,

диф. авт. до 63А до 5 шт,

трансформаторы ток 3 шт,

контакторы (реле) до 4 шт,

блоки кнопочные до 2 шт,

выключатели до 4 шт

3Р-157-00

3Р-157-30

3Р-157-31

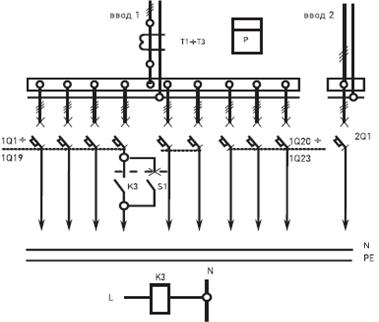

схема панели распределительной 3Р-157-00, 3Р-157-30, 3Р-157-31

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 19 шт,

трансформаторы ток 3 шт,

контакторы (реле) до 1 шт,

выключатели до 1 шт

3Р-158-00

3Р-158-30

3Р-158-31

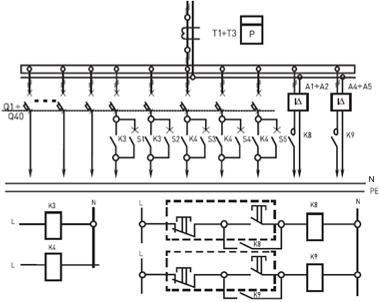

схема панели распределительной 3Р-158-00, 3Р-158-30, 3Р-158-31

1-пол. автоматы до 63А до 40 шт,

диф. авт. до 63А до 5 шт,

трансформаторы ток 3 шт,

контакторы (реле) до 4 шт,

блоки кнопочные до 2 шт,

выключатели до 7 шт

3Р-159-00

3Р-159-30

3Р-159-31

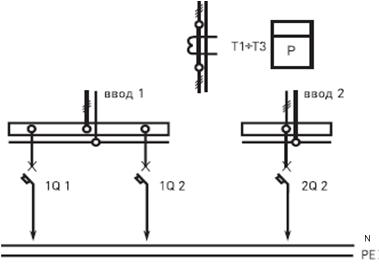

схема панели распределительной 3Р-159-00, 3Р-159-30, 3Р-159-31

3-пол. автоматы до 250А до 3 шт,

трансформаторы ток 3 шт,

3Р-160-00

3Р-160-30

3Р-160-31

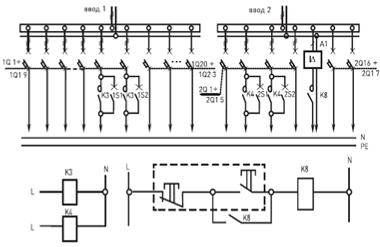

схема панели распределительной 3Р-160-00, 3Р-160-30, 3Р-160-31

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 34 шт,

диф. авт. до 63А до 1 шт,

контакторы (реле) до 3 шт,

блоки кнопочные до 1 шт,

выключатели до 5 шт

3Р-161-00

3Р-161-30

3Р-161-31

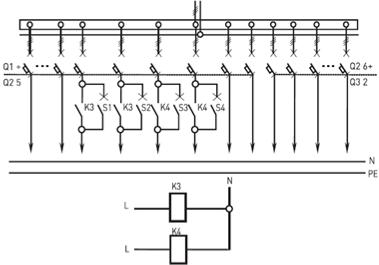

схема панели распределительной 3Р-161-00, 3Р-161-30, 3Р-161-31

3-пол. автоматы до 125А до 7 шт,

1-пол. автоматы до 63А до 38 шт,

контакторы (реле) до 2 шт,

выключатели до 4 шт

3Р-162-00

3Р-162-30

3Р-162-31

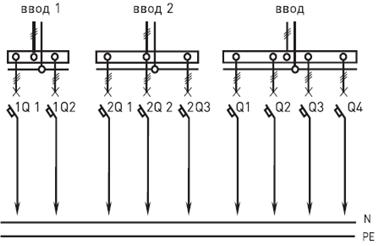

схема панели распределительной 3Р-162-00, 3Р-162-30, 3Р-162-31

3-пол. автоматы до 250А до 5 шт,

3-пол. автоматы до 125А до 4 шт

3Р-163-00

3Р-163-30

3Р-163-31

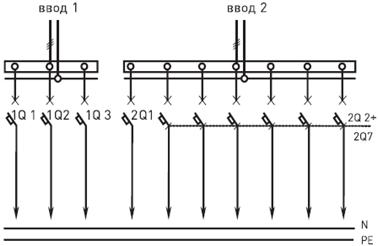

схема панели распределительной 3Р-163-00, 3Р-163-30, 3Р-163-31

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 125А до 8 шт

3Р-164-00

3Р-164-30

3Р-164-31

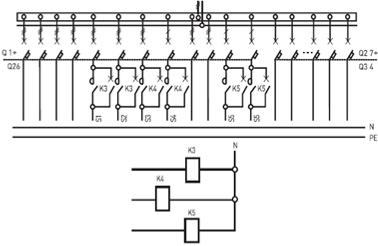

схема панели распределительной 3Р-164-00, 3Р-164-30, 3Р-164-31

3-пол. автоматы до 125А до 8 шт,

1-пол. автоматы до 63А до 26 шт,

контакторы (реле) до 3 шт,

выключатели до 5 шт

3Р-202-00

3Р-202-30

3Р-202-31

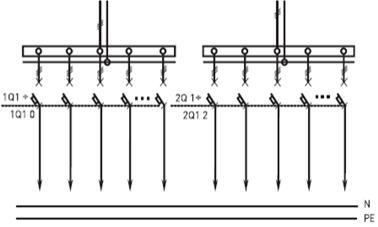

схема панели распределительной 3Р-202-00, 3Р-202-30, 3Р-202-31

3-пол. автоматы до 125А до 24 шт

3Р-203-00

3Р-203-30

3Р-203-31

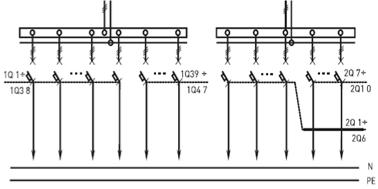

схема панели распределительной 3Р-203-00, 3Р-203-30, 3Р-203-31

3-пол. автоматы до 250А до 4 шт,

3-пол. автоматы до 125А до 6 шт,

3-пол. автоматы до 63А до 9 шт,

1-пол. автоматы до 63А до 38 шт

3Р-207-00

3Р-207-30

3Р-207-31

схема панели распределительной 3Р-207-00, 3Р-207-30, 3Р-207-31

3-пол. автоматы до 125А до 12 шт,

3-пол. автоматы до 63А до 9 шт,

1-пол. автоматы до 63А до 38 шт

3Р-208-00

3Р-208-30

3Р-208-31

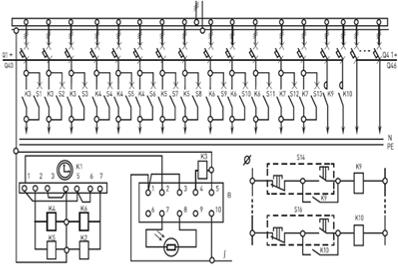

схема панели распределительной 3Р-208-00, 3Р-208-30, 3Р-208-31

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 40 шт,

контакторы (реле) до 6 шт,

блоки кнопочные до 2 шт,

выключатели до 13 шт,

фотореле,

таймер

3Р-210-00

3Р-210-30

3Р-210-31

схема панели распределительной 3Р-210-00, 3Р-210-30, 3Р-210-31

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 58 шт,

контакторы (реле) до 8 шт,

блоки кнопочные до 2 шт,

выключатели до 7 шт,

фотореле,

таймер

3Р-211-00

3Р-211-30

3Р-211-31

схема панели распределительной 3Р-211-00, 3Р-211-30, 3Р-211-31

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 42 шт,

диф.автом. До 63А до 12 шт,

контакторы (реле) до 7 шт,

блоки кнопочные до 2 шт,

выключатели до 7 шт
