Шкафы управления обогревом кровли

Описание шкафов управления обогревом кровли.

1) место применения;
2) назначение;
3) краткое описание;
4) описание алгоритма работы;
5) аппаратура сигнализации и манипуляции;
6) сигналы диспетчеризации;
7) перечень основных моделей с расшифровкой обозначений.
8) соответствие стандартам и конструкция шкафов ШУО-К;
9) фотопримеры шкафов ШУО-К.

1) Место применения:
Шкафы управления обогревом кровли ШУО-К могут устанавливаться в диспетчерской или в специальном помещении щитовой:

2) Назначение: (к оглавлению)

Шкафы управления ШУО-К предназначены для поддержания в безопасном состоянии крыш домов, для предотварщения обледенения краёв кровли, водостоков, ендов, водосточных решёток, для предотвращения обледенения и нарастания сосулек на кровле и пути слива воды к ливневой канализации.
Для этого в автоматическом режиме контролируется температура, наличие на кровле снежного покрова и воды. При низкой температуре и наличии осадков или ледово-снежного покрова включается обогрев, который отключается после таяния ледово-снежного покрова и слива воды.

3) Краткое описание: (к оглавлению)

Шкаф управления обогревом кровли ШУО-К управляет 1 или несколькими каналами обогрева зон крыши здания. Шкаф управления может работать в ручном, автоматическом режимах и (опционально) в режиме дистанционного управления.
Если шкаф ШУО-К должен работать в нескольких режимах, то в его составе имеется переключатель выбора режима работы.
В ручном режиме автоматика отключена и управление выполняется от кнопочных постов размещённых на двери шкафа.
В автоматическом режиме шкаф контролирует параметры по датчикам температуры и влажности, и управляет обогревом кровли в соответствие с выбранными настройками.
В режиме дистанционного управления шкаф включает и выключает обогрев кровли по командам из диспетчерской.
При монтаже оборудования для обогрева кровли необходимо правильно располагать датчики и обогревающие провода иначе возникает опасность нарастания сосулек в нерассчитанных местах.

В шкафу управления ШУО-К может быть реализовано от 1 до 99 независимых каналов обогрева кровли (водостоков, ендов, водосточных решёток). Независимые каналы управления позволяют локализовать правление процесса оттайки, экономить электроэнергию, предотвращать нарастание ледово-снежного покрова в непредвиденных местах.
В шкафах управления на несколько каналов на вводе устанавливается рубильник (или выключатель нагрузки). Ввод каждого канала оснащается дифференциальным автоматом или УЗО. В 1-канальных шкафах управления ШУО-К дифференциальный автомат устанавливается на вводе.

4) описание алгоритма работы: (к оглавлению)

    В шкафах управления обогревом кровли ШУО-К в зависимости от применяемого регулятора (или исполнения без регуляторов) реализуется один из 3 основных алгоритмов:
  • 0-й, без датчиков. Шкаф имеет только ручной режим и управляется от кнопочных постов на шкафу или дистанционно.
  • 1-й, с 1 датчиком (температуры). Шкаф управления обогревом кровли ШУО-К в автоматическом режиме включает обогрев при низкой температуре воздуха (температурные пределы включения обогрева могут регулироваться). Обогрев выключается при повышении окружающей температуры.
  • 3-й, с 3-мя датчиками (температуры, осадков, влажности). Шкаф управления обогревом кровли ШУО-К в автоматическом режиме включает обогрев при низкой температуре воздуха и наличии осадков и/или влажности. Обогрев выключается при отсутствии осадков и влажности (потока талой воды).



Дополнительно в шкафу управления обогревом кровли ШУО-К может быть реализован режим оттайки, общей и/или по каждому каналу управления.

5) Аппаратура сигнализации и манипуляции: (к оглавлению)

Аппараты индикации в шкафу:
«Питание»-индикация наличия питания на вводе шкафа
«Работа канал N»-индикация работы по каждому из N каналов шкафа
«Работа канал N ОТКЛ»-индикация отключения каждого из N каналов шкафа по аварии или для профилактического обслуживания
«Авария канал N»-индикация опасности намерзания по каждому из N каналов шкафа (опционально)
«Оттайка канал N»-индикация процесса оттайки (опционально)

Аппараты манипуляции в шкафу управления ШУО-К:
переключатель 2-позиционный (РУЧ-АВТ) или 3-позиционный (РУЧ-АВТ-ДИСТ) - для разных вариантов шкафов:
РУЧ — ручное местное управление с помощью кнопок в шкафу;
АВТ — работа шкафа в автоматическом режиме
ДИСТ — работа шкафа в режиме дистанционного управления
«Вкл/выкл канал N»-кнопочный выключатель обогрева в ручном режиме работы для каждого из N каналов;
«Вкл/выкл оттайка канал N»-кнопка пуска режима оттайка по каждому из N каналов (опционально);
«Вкл/выкл оттайка»-кнопка пуска общего режима оттайки (опционально);

6) Сигналы дспетчеризации: (к оглавлению)
В стандартном варианте в диспетчерскую сигналы не передаются т.к. предполагается в диспетчерской размещение самого шкафа управления. Дополнительно сигналы диспетчеризации могут быть опрделены в соответствие ТЗ заказчика.
Канал передачи данных может определяется требованиями проекта и может использоваться:
  • RS-485
  • CANopen
  • Ethernet
  • GSM
  • иной канал по ТЗ заказчика

7) Cписок базовых моделей шкафов управления обогревом кровли ШУО-К: (к оглавлению)

Наименование Описание
ШУО-К10-3410-SE231-У4-
Шкаф управления обогревом кровли 10- с 10 каналами обогрева
на номинальный ток:
32- 16А
34- 25А
36- 40А
38- 63А
1- без переключателя режимов управления, с местным ручным управлением на каждый канал.
0 - без датчиков и с алгоритмом 0 (см. п.алгоритмы управления).
"" - без сигналов диспетчеризации.
SE2 - с комплектующими Schneider Electric средней ценовой категории,
Б - с бюджетными комплектующими. Другие комплектующие(см таблицу 4)..
31 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения шкафа по ГОСТ 15150 для сухих отапливаемых помещений (см таблицу 3).
"" - с комплектующими не в модульном корпусе.
"" - без регулятора.
ШУО-К04-3431-C231-У4М-ETI1551
Шкаф управления обогревом кровли 04- с 4 каналами обогрева
на номинальный ток:
32- 16А
34- 25А
36- 40А
38- 63А
3- с переключателем на 2 режима управления: местного ручного и автоматического.
1 - с одним датчиком контроля температуры (все датчики входят в комплект поставки если это определено в заказе или ТЗ) и алгоритмом под 1 датчик.
"" - без сигналов диспетчеризации.
С2 - с комбинированными комплектующими средней ценовой категории,
Б - бюджетные комплектующие. Другие комплектующие(см таблицу 4)..
31 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения шкафа по ГОСТ 15150 для сухих отапливаемых помещений (см таблицу 3).
М - с модульными комплектующими в модульном корпусе.
ETI1551 - марка регулятора. Возможны другие регуляторы указанные в ТЗ, например РТ330, DEVIreg316 и др. Если регулятор 1-канальный, то для реализации 4-канального управления применяется 4 регулятора.
ШУО-К04-3433-AB131-У4М-DEVIred850
Шкаф управления обогревом кровли 04- с 4 каналами обогрева
на номинальный ток:
32- 16А
34- 25А
36- 40А
38- 63А
3- с переключателем на 2 режима управления: местного ручного и автоматического.
3 - с 3-мя датчиками контроля: температуры, осадков и влажности (все датчики входят в комплект поставки если это определено в заказе или ТЗ) и алгоритмом под 3 датчика.
"" - без сигналов диспетчеризации.
AB1 - с комплектующими ABB высокой ценовой категории,
Другие комплектующие(см таблицу 4)..
31 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения шкафа по ГОСТ 15150 для сухих отапливаемых помещений (см таблицу 3).
М - с модульными комплектующими в модульном корпусе.
DEVIreg850 - марка регулятора. Указанный регулятор управляет 1..4-каналами датчиков и 2 каналами регулирования. Для управления 4 каналами датчиков применяется 2 блока питания. Для реализации 4 каналов регулирования необходимо указать 2DEVIreg850D. Возможны другие регуляторы указанные в ТЗ, например РТМ-2000 и др.

8. Соответствие стандартам и конструкция шкафов управления обогрев кровли ШУО-К: (к оглавлению)

 Шкафы управления ШУО-К производятся в соответствии с ГОСТ Р 51321.1-2007.

В базовом исполнении шкафы управления ШУО-К выпускаются в корпусах с защитой IP31 согласно ГОСТ 14254-96 модульных (под 18-мм модули) или с монтажной панелью.
Климатическое исполнение и категория размещения шкафов управления ШУО-К в базовом исполнении - У4 (размещение в сухом отапливаемом помещении, диспетчерской) согласно ГОСТ 15150-69.
Типовое исполнение корпусов - навесное, но в при большом числе каналов и в иных обоснованных случаях могут собираться в напольных корпусах.

9. Фотопримеры шкафов ШУО-К: (к оглавлению)
В этом разделе приводим фотографии шкафов управления обогревом кровли ШУО-К для представления их в качестве примеров и приложений к ТЗ.

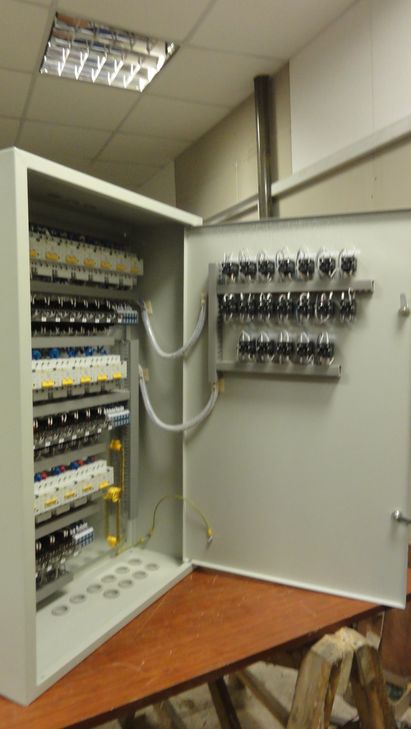

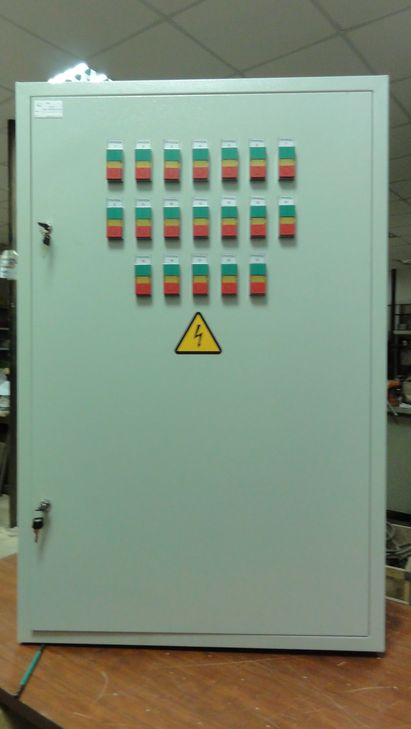

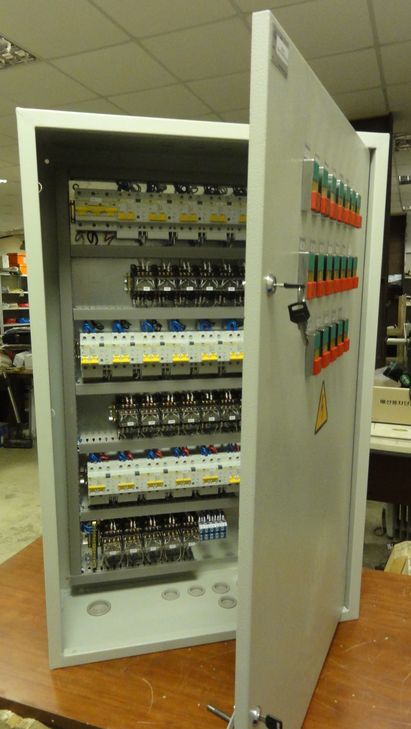

Шкаф управления обогревом кровли ШУО-К20-3810-Б31-У4, монтажная панель Шкаф управления обогревом кровли ШУО-К20-3810-Б31-У4, внутренний монтаж Шкаф управления обогревом кровли ШУО-К20-3810-Б31-У4, общий вид Шкаф управления обогревом кровли ШУО-К20-3810-Б31-У4, дверь Шкаф управления обогревом кровли ШУО-К20-3810-Б31-У4, с ручным местным управлением на 20 независимых каналов. Вводной номинальный ток 63А.

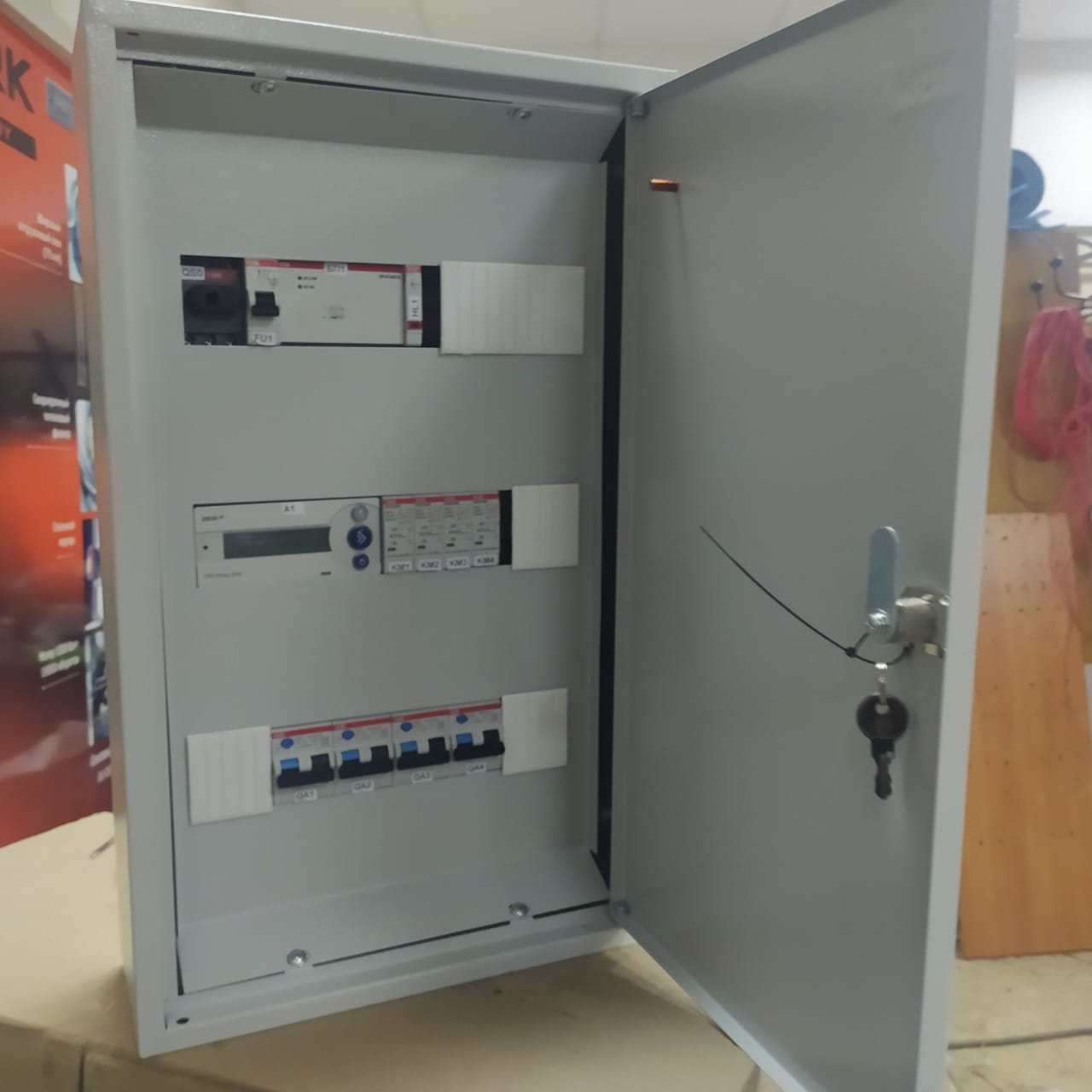

Шкаф управления обогревом кровли ШУО-К01-3633-AB131-У4М-D850, шкаф управления обогревом кровли Шкаф управления обогревом кровли ШУО-К01-3633-AB131-У4М-D850, с регулятором DEVIreg850, с ручным местным и автоматическим управлением на 2 независимых канала регулирования и 4 канала управления обогревом. Вводной номинальный ток 40А.
