Щиты квартирные

Внешний вид квартирного щитка ЩК.

илл.

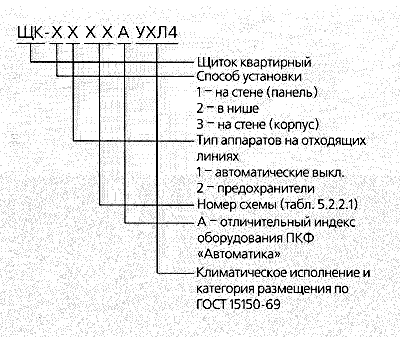

Структура условного обозначения щитков квартирных ЩК:

илл.

Щитки осветительные квартирные ЩК предназначены для распределения и учета электроэнергии напряжением380/220 В, а также для защиты линий квартир при перегрузках и коротких замыканиях.

Функционально щитки квартирные ЩК делят на:

  • учетно-распределительные с отключающим аппаратом на вводе (рис. 5.2.2. а, в, )
  • учетно-распределительные без отключающего аппарата на вводе (рис. 5.2.2. б, г).

В зависимости от конструктивного исполнения квартирные щитки ЩК могут устанавливаться:

  • на стене (рис. 5.2.2. а, б, в, г, е)
  • в нише (рис. 5.2.2. д)

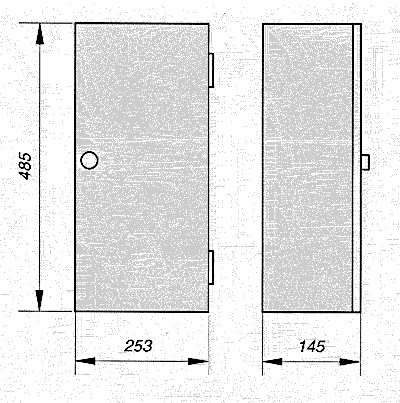

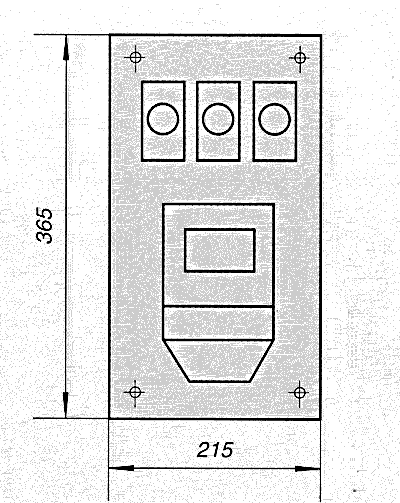

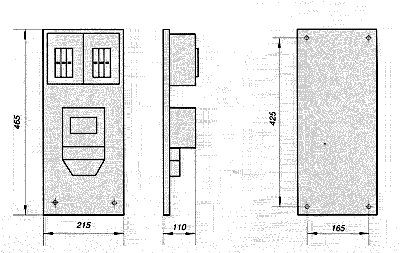

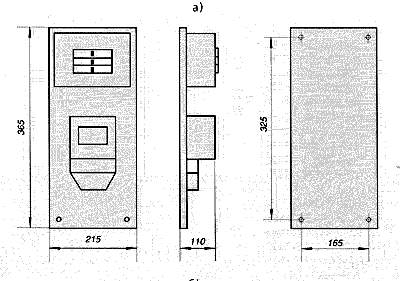

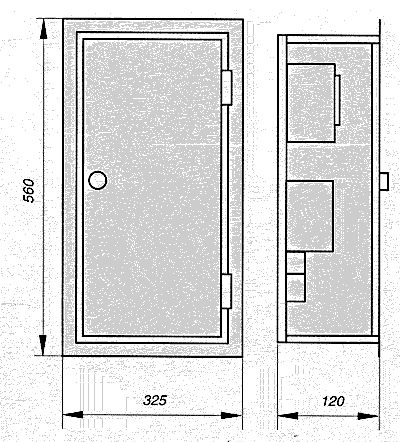

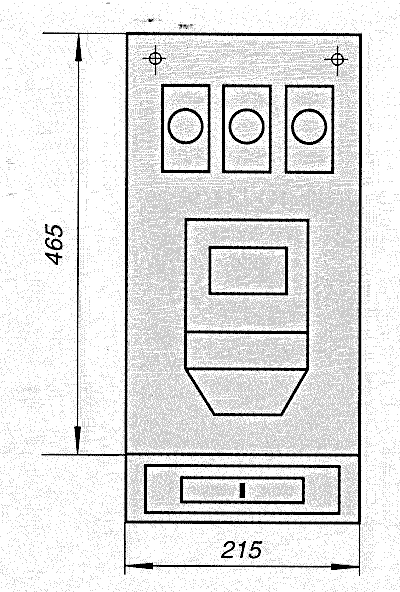

Рис. 5.2.2. Общий вид и размеры для справки квартирных щитков ЩК:

илл. илл. илл. илл. илл. илл.

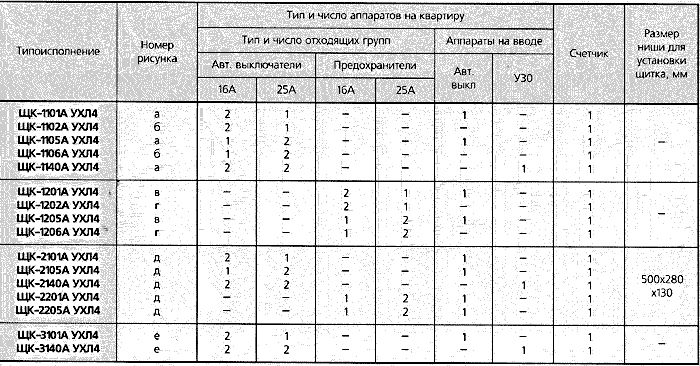

Таблица 5.2.2.1.

Просмотреть таблицу

Примечание: по желанию заказчика щитки могут изготавливаться по другим типовым схемам. Также возможна комплектация щитков устройствами защитного отключения.

Также, выпускаются квартирные щитки навесного исполнения ЩКН и ЩКП. Щитки ЩКП выполнены в пластиковых корпусах, имеют современный дизайн и высокое качество. Для их изготовления могут применяться различные комплектующие в зависимости от проекта.

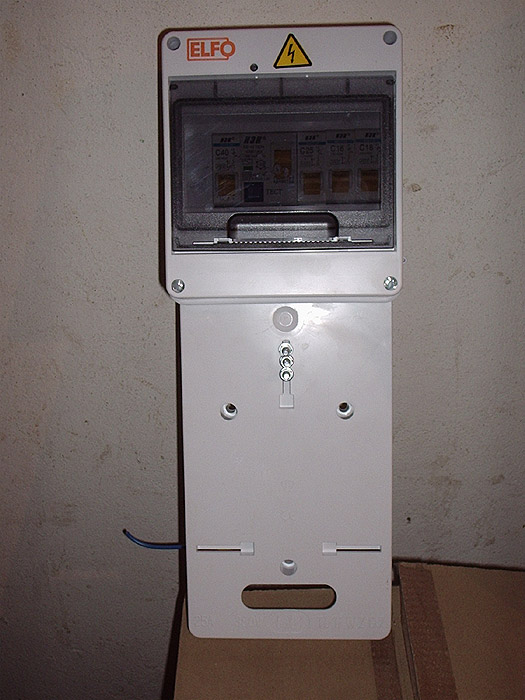

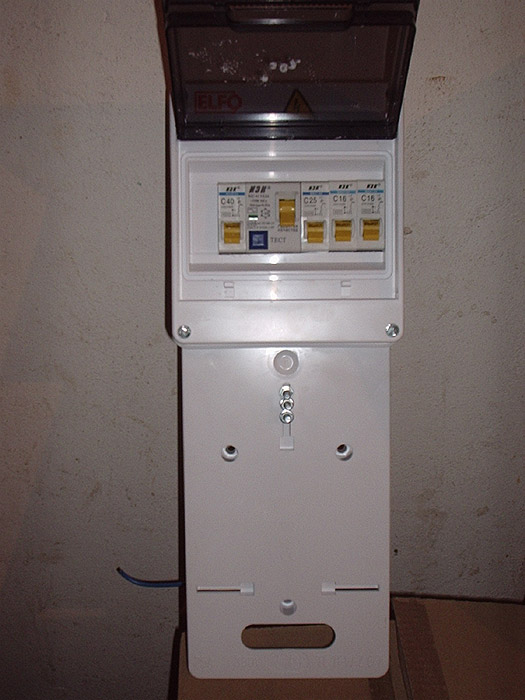

Производство квартирных щитков ЩКН для районов крайнего Севера. <br>Щитки выполнены в пластиковых корпусах ELFO, имеют современный дизайн<br> и высокое качество. Для их изготовления применялись комплектующие ИЭК. Производство квартирных щитков ЩКН для районов крайнего Севера. <br>Щитки выполнены в пластиковых корпусах ELFO, имеют современный дизайн<br> и высокое качество. Для их изготовления применялись комплектующие ИЭК.

Щитки квартирные ЩК, ЩКН. ЩКП собираются в соответствие с требуемыми ГОСТами и имеют сертификат соответствия Технического Регламента Таможенного Союза ТР ТС.
