Щиты станций управления. ЩСУ

  1. Общее описание щитов станций управления ЩСУ.>
  2. Документация для расчёта и сборки ЩСУ.
  3. Составные части ЩСУ.
  4. Функции ЩСУ.
  5. Общие технические характеристики ЩСУ.
  6. Фотопримеры ЩСУ.

1. Общее описание (вверх):
Щиты станций управления ЩСУ — это шкафные и многошкафные низковольтные комплектные устройства (НКУ), предназначенные для управления электрическим оборудованием, производственными и технологическими процессами.

Щиты станций управления ЩСУ конструктивно могут выполняться в одном из трёх вариантов:

  • Первый вариант ЩСУ на базе блоков серий Б(БМ)5000, Б(БМ)8000. Каждый из блоков устанавливается в конструктив ЩСУ. Силовые и управляющие кабели подключаются к клеммам блоков зажимов, размещённых на панелях блоков управления. Блоки Б и БМ отличаются только конструктивно.

  • Второй вариант ЩСУ собирается на базе блоков БНН, БРП, БПЧ, БПП, БУПП, БАВР, БС. Конструктивно щиты станций управления ЩСУ на блоках этой серии выполняются так же. Функционально ЩСУ эта серия блоков имеет больше стандартных возможностей для работы с устройствами плавного пуска (УПП) и преобразователями частоты (ПЧ). Например, управление работой нескольких насосов от одного ПЧ).  Силовые и управляющие кабели подключаются к клеммам блоков зажимов или к сборкам блоков зажимов, размещённых на панелях блоков управления или вне их в шкафу.
  • Реже щиты станций управления ЩСУ собираются по проектам без разделения по блокам.

 Модульная конструкция улучшает ремонтопригодность и удобство обслуживания щитов станций управления ЩСУ. Безблочная конструкция дешевле, но лишена этогопреимущества.
 Многошкафные ЩСУ состоят из комплекта шкафов. Каждый шкаф содержит блоки, выполняющие функции ввода и распределения электрэнергии, защиты, контроля параметров, первичной обработки, управления, обмена сигналами, индикации.). Комплект шкафов ЩСУ представляет собой законченное НКУ.
 Одношкафные щиты станций управления ЩСУ содержат в одном шкафу все блоки, необходимые для работы и представляет собой законченное НКУ.
2. Документы для формирования коммерческого предложения и производства ЩСУ (вверх)

 Для формирования коммерческого предложения и производства сборок ЩСУ необходимо прислать:
- техническую записку с характеристиками;
- однолинейную электрическую схему;
- схемы управления, если они отличаются от стандартных блоков;
- схему размещения блоков и шкафов в щите.

3. Основные составные части ЩСУ (вверх)
  • устройства ввода и распределения электрической энергии;
  • блоки ABP;
  • блоки управления;
  • устройства плавного пуска УПП и частотного регулирования ПЧ электроприводов;
  • устройства измерения параметров электрических цепей;
  • устройства сигнализации.
4. Основные функции ЩСУ (в начало)
  • ввод электроэнергии (от 1 до 4 источников энергоснабжения);
  • контроль, индикация, регистрация параметров и качества электроснабжения;
  • резервирование и секционирование питаемых потребителей электроэнергии для предотвращения перебоев в электроснабжении;
  • управление режимами работы (ручное местное, дистанционное, автоматизированное, автоматическое);
  • питание различных приборов, источников питания (например, источников бесперебойного питания, источников питания постоянного тока), электрических машин и механизмов;
  • управление различного рода электрическими машинами и устройствами:
    • электроприводами задвижек;
    • электродвигателями насосов, вентиляторов, конвейеров и др.;
    • электронагревателями;
    • электроосветительным оборудованием;
    • индикаторами, регистраторами, приборами, устройствами и средствами автоматизации (устройствами плавного пуска (УПП), частотными преобразователями (ПЧ), технологическими и программно-логическими контроллерами (ПЛК), интерфейсными устройствами, панелями операторов и др.);
  • приём/передача команд управления и информации о состоянии по каналам связи (к автоматизированному рабочему месту (АРМ), к информационно-измерительной системе (ИИС), к автоматизированной системе управления технологическими процессами (АСУ ТП) и т.д.);
  • местная индикация и визуализация (на местных щитовых приборах) состояния частей контролируемого объекта;
  • распределение электроэнергии, защита потребителей, контроль от перегрузок по току и напряжению.
5. Общие технические характеристики щитов станций управления ЩСУ (в начало)
Номинальное напряжение питания (В, при частоте 50 Гц): 380
Типовые номинальные токи ЩСУ (А): 50/63/100/250/400/600/1000/1600/2500
Номинальное напряжение изоляции (В): 660
Номинальное напряжение цепей управления (В): 380/220/36/24/12
Номинальный режим работы шкафа: продолжительный;
Вид системы заземления: TN-S, TN-C-S;
Типоразмеры шкафов ЩСУ (мм):
высота: 1600/1800/2000/2200;
ширина: 450/600/800;
глубина: 300/450/600/800/1200.
(возможны другие размеры ЩСУ по согласованию с заказчиком или обоснованным требованиям проекта)

Климатическое исполнение УХЛ4 по ГОСТ 15150-69;

Степень защиты IP31, IP41, IP54 (по ГОСТ14254-96) (возможны иные степени защиты по согласованию с заказчиком или обоснованным требованиям проекта);

Маркировка выполняется согласно ГОСТ Р 50462-92;

Рабочее положение - вертикальное;

Щиты станций управления  ЩСУ соответствуют соответствуют требованиям ГОСТ Р 51321.1-2007, ПУЭ, ГОСТ 12.1.004-85.

ЩСУ производятся на различных комплектующих отечественного и зарубежного производства (возможна и часто оправдана смешанная комплектация).

6. Фотопримеры ЩСУ(вверх)

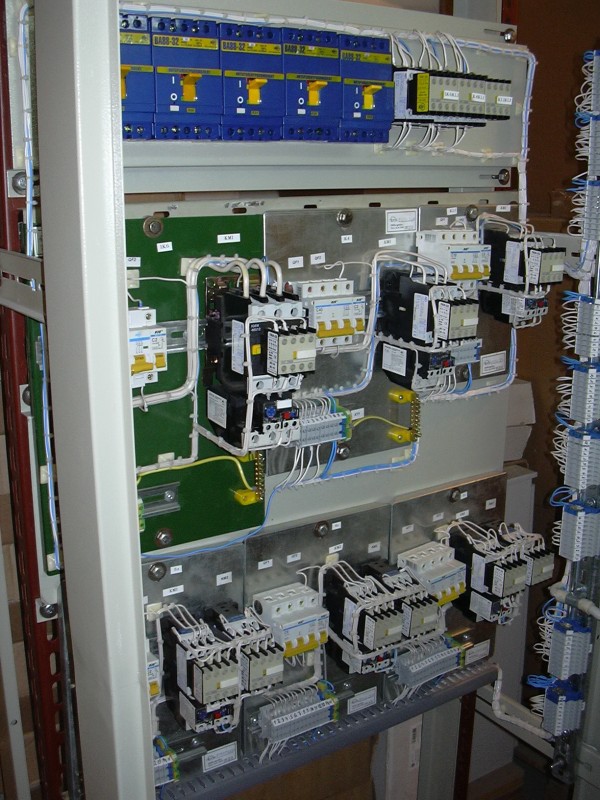

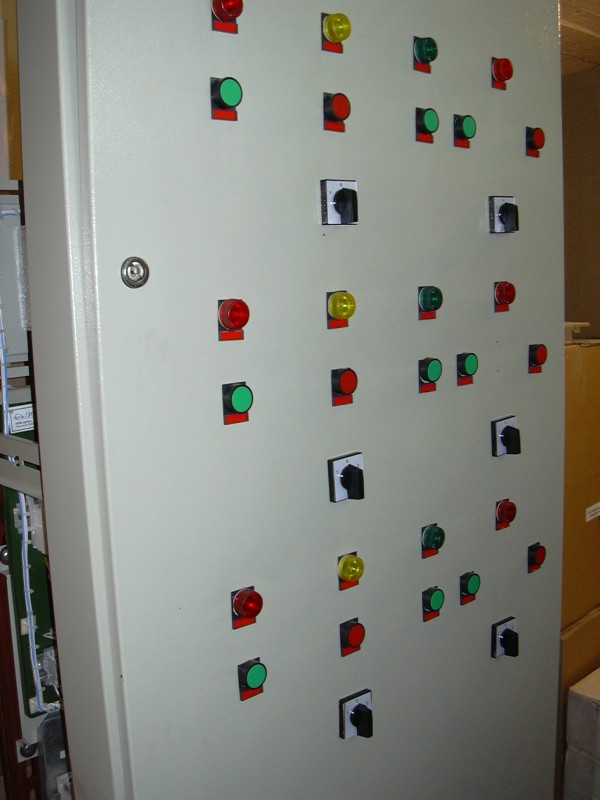

ЩСУ-1 - I секция трёхсекционного щита управления котельной

ЩСУ-1 - I секция <br>трёхсекционного щита управления котельной ЩСУ-1 - I секция <br>трёхсекционного щита управления котельной ЩСУ-1 - I секция <br>трёхсекционного щита управления котельной
