вводные панели ВП, ВР, ВА серий ВРУ-850Х

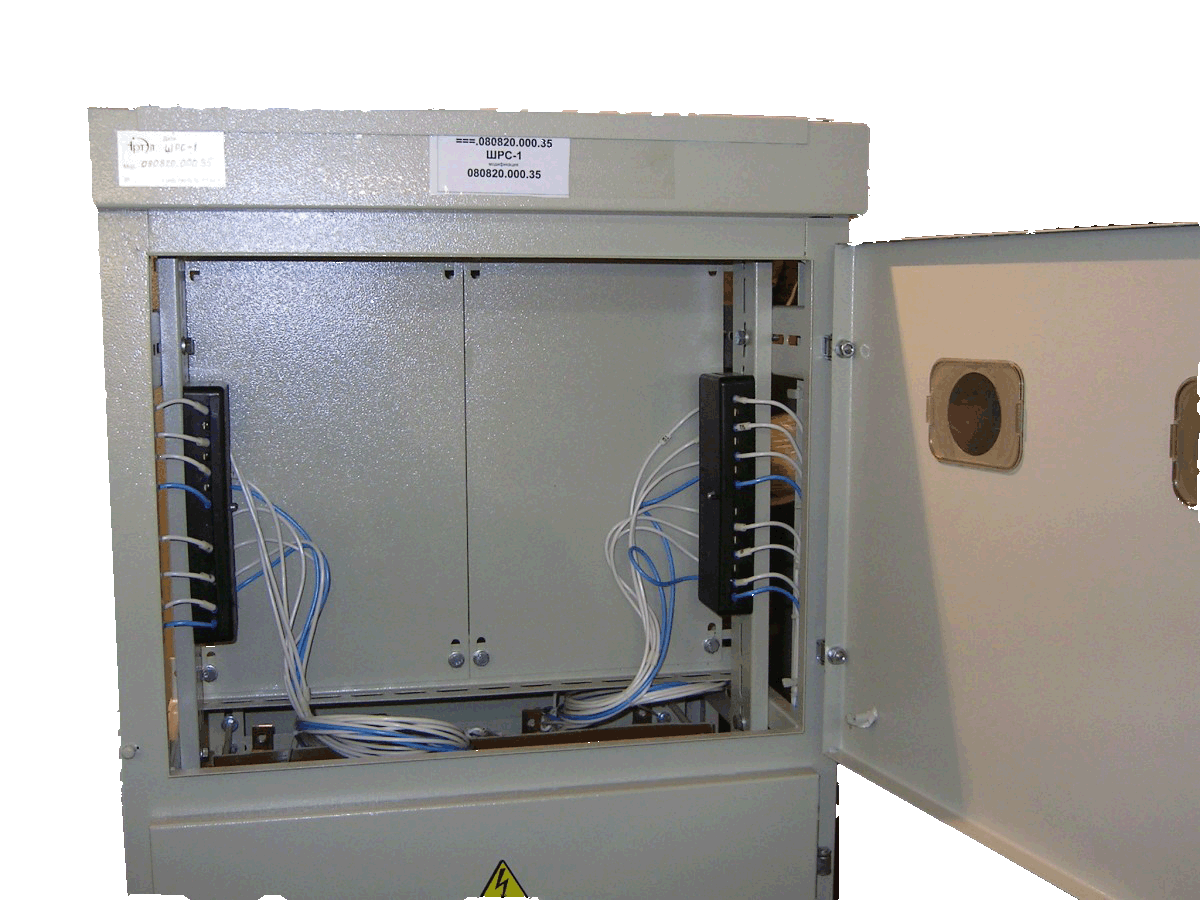

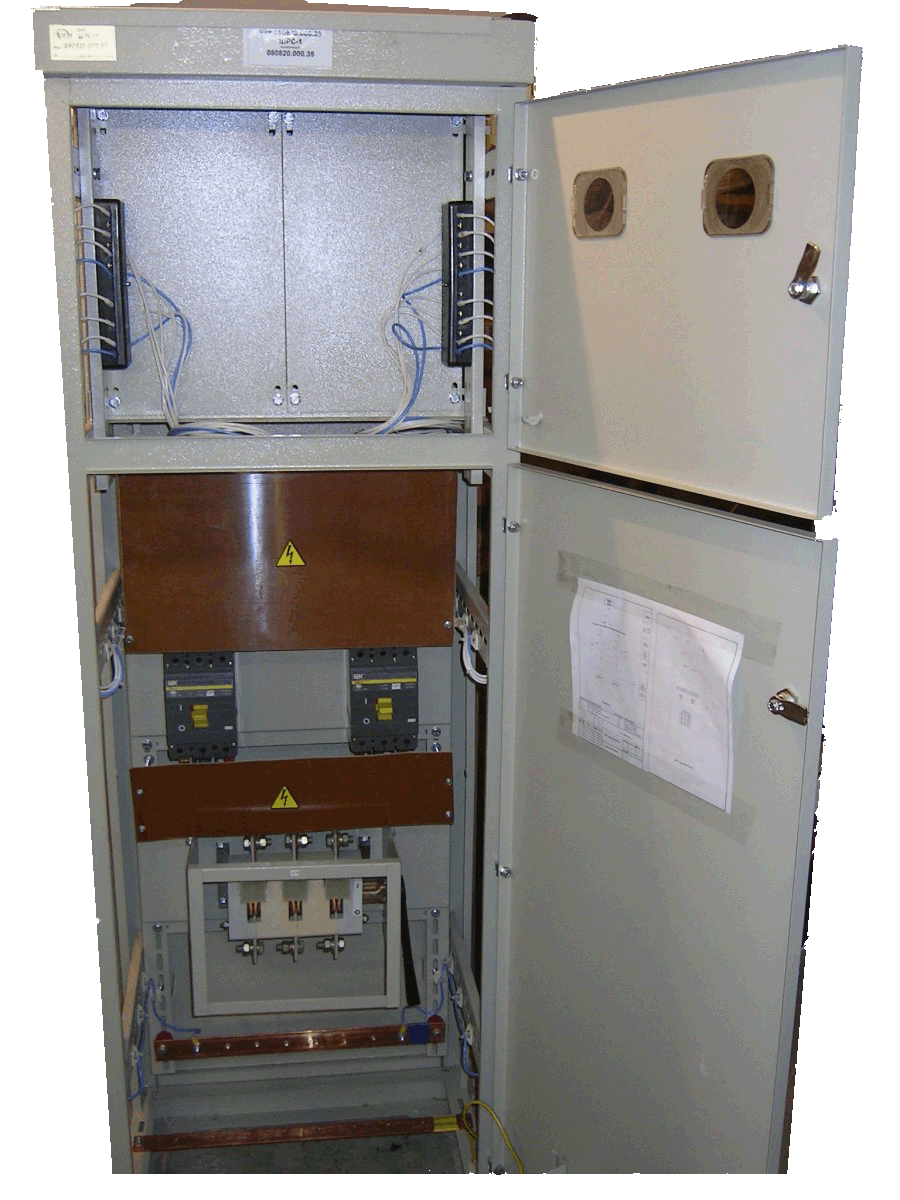

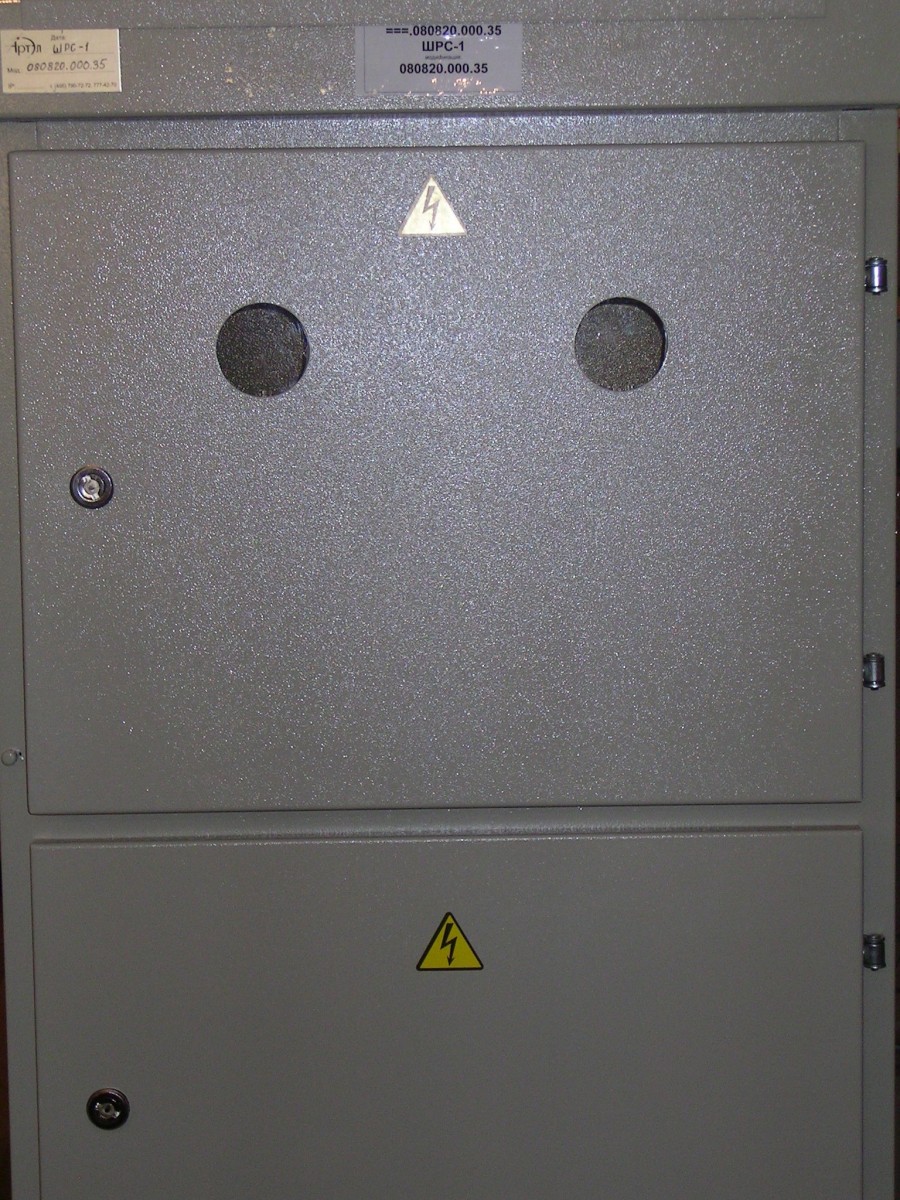

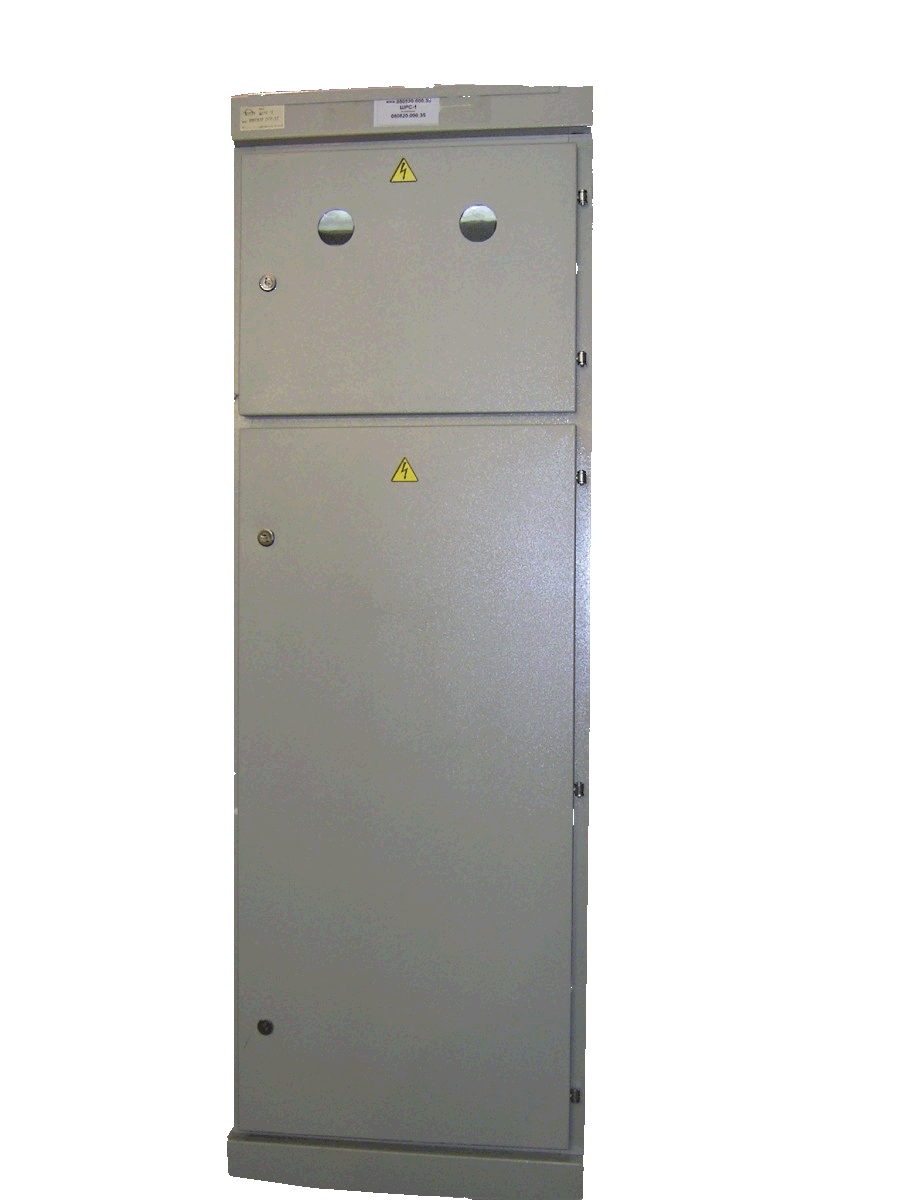

Фрагменты внешнего вида вводных панелей для серий ВРУ8503, ВРУ-8504, ВРУ-8505.

Вводное ВРУ на 400 А Вводное ВРУ на 400 А Вводное ВРУ на 400 А Вводное ВРУ на 400 А Вводное ВРУ на 400 А

Вводные панели вводно-распределительных устройств серий ВРУ-8503, ВРУ-8504, ВРУ-8505 имеют:



  • отделение учета, в котором устанавливаются трансформаторы тока, трехфазный счетчик, приборы контроля тока и напряжения;
  • отделение ввода, в котором устанавливаются рубильники (переключатели) и предохранители.

Каждый ввод с соответствующим блоком подключения и рубильником в ВРУ-8503, ВРУ-8504, ВРУ-8505 помещается в отдельной панели, что соответствует требованиям ПУЭ.

Для защиты от прикосновения к токоведущим частям отделение ввода закрывается отдельной металлической дверью.

В распределительных панелях предусматривается установка автоматических выключателей, электромагнитных пускателей и устройств защитного отключения (УЗО).

  В распределительных панелях с учетом дополнительно устанавливаются трансформаторы тока и трехфазный счетчик. Ввод питающих кабелей выполняется снизу. Ввод проводов отходящих линий может выполняться вверх или вниз.

  Основным документом для формулирования заказа является опросный лист установленной формы или условное обозначение панелей.

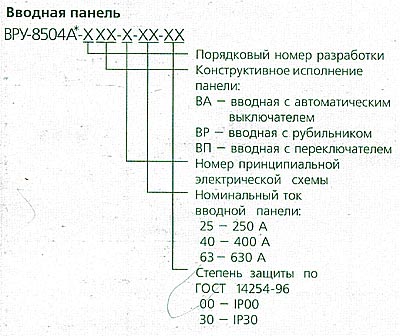

Структура условного обозначения вводно-распределителных устройств серий ВРУ-8503, ВРУ-8504, ВРУ-8505:

илл.

(* Буква А в названии обозначает использование в составе вводных панелей автоматических выключателей)

Ниже размещены основные схемы вводных панелей ВРУ-8503, ВРУ-8504, ВРУ-8505 для их помещения в проекты и для заказа, а также устанавливаемая в них аппаратура:

Базовый аппарат ВРУ8503 ВРУ8504 ВРУ8505
Вводной выключающий рубильник 2ВР-1
2ВР-2
2ВР-3
3ВР-1
3ВР-2
3ВР-2
4ВР-1
4ВР-2
4ВР-3
Вводной переключающий рубильник 2ВП-4
2ВП-5
2ВП-6
2ВП-7
3ВП-4
3ВП-5
3ВП-6
3ВП-7
4ВП-4
4ВП-5
4ВП-6
4ВП-7
Вводные автоматы 2ВА-8
3ВА-8
4ВА-8
Тип панели Принципиальная схема первичных соединений. Перечень комплектующих в схеме

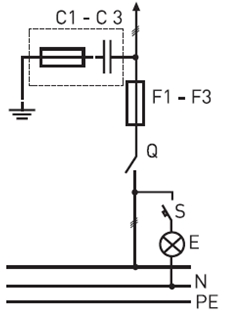

2ВР-1-16-0-31, 3ВР-1-16-0-31, 4ВР-1-16-0-31
2ВР-1-25-0-31, 3ВР-1-25-0-31, 4ВР-1-25-0-31
2ВР-1-40-0-31, 3ВР-1-40-0-31, 4ВР-1-40-0-31
2ВР-1-63-0-31, 3ВР-1-63-0-31, 4ВР-1-63-0-31
к списку

рубильник выключающий 160 - 630А 1 шт
предохранитель 25 - 630А 3 шт
конденсатор 0,48мкФ 3 шт
автомат 1-пол. 1 шт
патрон с лампой (или светильник 6Вт) 1компл.

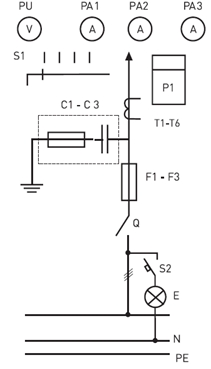

2ВР-2-16-0-31, 3ВР-2-16-0-31, 4ВР-2-16-0-31
2ВР-2-25-0-31, 3ВР-2-25-0-31, 4ВР-2-25-0-31
2ВР-2-40-0-31, 3ВР-2-40-0-31, 4ВР-2-40-0-31
2ВР-2-63-0-31, 3ВР-2-63-0-31, 4ВР-2-63-0-31
к списку

рубильник выключающий 160 - 630А 1 шт
предохранитель 25 - 630А 3 шт
трансформатор тока 25/5 - 600/5 3 шт счётчик электроэнергии (марка определяется проектом, в шкаф не устанавливается) 1 шт
вольтметр 500В 1 шт
переключатель выбора фаз 1 шт
амперметр 25А - 600А 3 шт
(трансформаторы тока амперметров определяются проектом) 3 шт
конденсатор 0,48мкФ 3 шт
автомат 1-пол. 1 шт
патрон с лампой (или светильник 6Вт) 1компл.

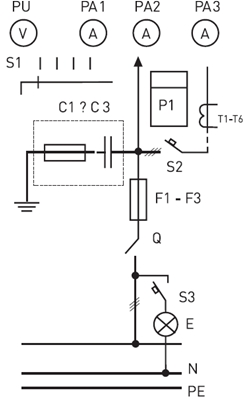

2ВР-3-16-0-31, 3ВР-3-16-0-31, 4ВР-3-16-0-31
2ВР-3-25-0-31, 3ВР-3-25-0-31, 4ВР-3-25-0-31
2ВР-3-40-0-31, 3ВР-3-40-0-31, 4ВР-3-40-0-31
2ВР-3-63-0-31, 3ВР-3-63-0-31, 4ВР-3-63-0-31
к списку

рубильник выключающий 160 - 630А 1 шт
предохранитель 25 - 630А 3 шт
трансформатор тока 25/5 - 600/5 3 шт счётчик электроэнергии (марка определяется проектом, в шкаф не устанавливается) 1 шт
вольтметр 500В 1 шт
переключатель выбора фаз 1 шт
амперметр 25А - 600А 3 шт
(трансформаторы тока амперметров определяются проектом) 3 шт
автомат 3-пол. 25 - 400 А 1 шт
конденсатор 0,48мкФ 3 шт
автомат 1-пол. 1 шт
патрон с лампой (или светильник 6Вт) 1компл.

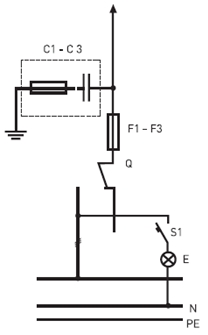

2ВП-4-16-0-31, 3ВП-4-16-0-31, 4ВП-4-16-0-31
2ВП-4-25-0-31, 3ВП-4-25-0-31, 4ВП-4-25-0-31
2ВП-4-40-0-31, 3ВП-4-40-0-31, 4ВП-4-40-0-31
2ВП-4-63-0-31, 3ВП-4-63-0-31, 4ВП-4-63-0-31
к списку

рубильник переключающий 160 - 630А 1 шт
предохранитель 25 - 630А 3 шт
конденсатор 0,48мкФ 3 шт
автомат 1-пол. 1 шт
патрон с лампой (или светильник 6Вт) 1компл.

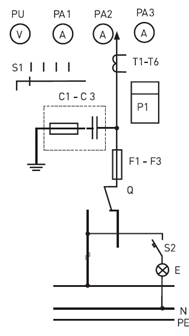

2ВП-5-16-0-31, 3ВП-5-16-0-31, 4ВП-5-16-0-31
2ВП-5-25-0-31, 3ВП-5-25-0-31, 4ВП-5-25-0-31
2ВП-5-40-0-31, 3ВП-5-40-0-31, 4ВП-5-40-0-31
2ВП-5-63-0-31, 3ВП-5-63-0-31, 4ВП-5-63-0-31
к списку

рубильник переключающий 160 - 630А 1 шт
предохранитель 25 - 630А 3 шт
трансформатор тока 25/5 - 600/5 3 шт счётчик электроэнергии (марка определяется проектом, в шкаф не устанавливается) 1 шт
вольтметр 500В 1 шт
переключатель выбора фаз 1 шт
амперметр 25А - 600А 3 шт
(трансформаторы тока амперметров определяются проектом) 3 шт
конденсатор 0,48мкФ 3 шт
автомат 1-пол. 1 шт
патрон с лампой (или светильник 6Вт) 1компл.

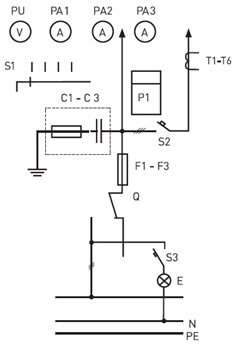

2ВП-6-16-0-31, 3ВП-6-16-0-31, 4ВП-6-16-0-31
2ВП-6-25-0-31, 3ВП-6-25-0-31, 4ВП-6-25-0-31
2ВП-6-40-0-31, 3ВП-6-40-0-31, 4ВП-6-40-0-31
2ВП-6-63-0-31, 3ВП-6-63-0-31, 4ВП-6-63-0-31
к списку

рубильник переключающий 160 - 630А 1 шт
предохранитель 25 - 630А 3 шт
трансформатор тока 25/5 - 600/5 3 шт счётчик электроэнергии (марка определяется проектом, в шкаф не устанавливается) 1 шт
вольтметр 500В 1 шт
переключатель выбора фаз 1 шт
амперметр 25А - 600А 3 шт
(трансформаторы тока амперметров определяются проектом) 3 шт
автомат 3-пол. 25 - 400А 1 шт
конденсатор 0,48мкФ 3 шт
автомат 1-пол. 1 шт
патрон с лампой (или светильник 6Вт) 1компл.

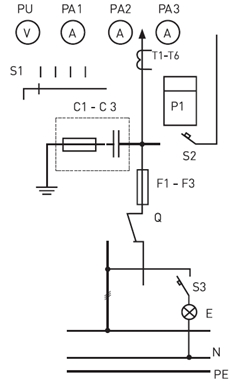

2ВП-7-16-0-31, 3ВП-7-16-0-31, 4ВП-7-16-0-31
2ВП-7-25-0-31, 3ВП-7-25-0-31, 4ВП-7-25-0-31
2ВП-7-40-0-31, 3ВП-7-40-0-31, 4ВП-7-40-0-31
2ВП-7-63-0-31, 3ВП-7-63-0-31, 4ВП-7-63-0-31
к списку

рубильник переключающий 160 - 630А 1 шт
предохранитель 25 - 630А 3 шт
трансформатор тока 25/5 - 600/5 3 шт счётчик электроэнергии (марка определяется проектом, в шкаф не устанавливается) 1 шт
вольтметр 500В 1 шт
переключатель выбора фаз 1 шт
амперметр 25А - 600А 3 шт
(трансформаторы тока амперметров определяются проектом) 3 шт
автомат 3-пол. 25 - 400А 1 шт
конденсатор 0,48мкФ 3 шт
автомат 1-пол. 1 шт
патрон с лампой (или светильник 6Вт) 1компл.
2ВА-8-16-0-31, 3ВА-8-16-0-31, 4ВА-8-16-0-31
2ВА-8-25-0-31, 3ВА-8-25-0-31, 4ВА-8-25-0-31
2ВА-8-40-0-31, 3ВА-8-40-0-31, 4ВА-8-40-0-31
2ВА-8-63-0-31, 3ВА-8-63-0-31, 4ВА-8-63-0-31
к списку

автомат 3-пол. 25 - 630А 2 шт
трансформатор тока 25/5 - 600/5 3 шт счётчик электроэнергии (марка определяется проектом, в шкаф не устанавливается) 1 шт
конденсатор 0,48мкФ 6 шт
автомат 1-пол. 1 шт (по доп. требованию проекта)
патрон с лампой (или светильник 6Вт) (по доп. требованию проекта) 1компл.
блок АВР (отдельный блок, в состав панели не вхлдит, может устанавливаться в этой или отдельной панели, в соответствие с проектом) 1 компл.
