ВРУ-8503, ВРУ-8504, ВРУ-8505

илл.

Структура условного обозначения.

илл. илл. илл.

(* Буква А в названии обозначает использование в составе вводных панелей автоматических выключателей)

Устройства вводно-распределительные (УВР) ВРУ-8503, ВРУ-8504, ВРУ-8505 для жилых и общественных зданий предназначены для приема, распределения и учета электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50 Гц, для защиты линий при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений.

По назначению панели ВРУ-8503, ВРУ-8504, ВРУ-8505 делят на:

Панели ВРУ-8503, ВРУ-8504, ВРУ-8505 изготавливаются в металлоконструкциях напольного исполнения, габаритные размеры которых представлены на рис. 2.2.1.

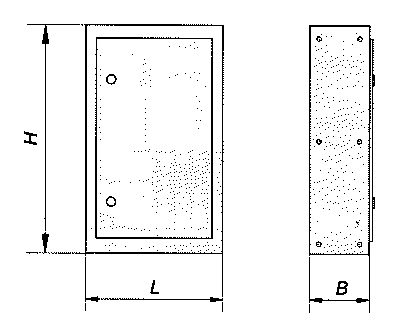

Рис. 2.2.1. Габаритные размеры панелей ВРУ-8503, ВРУ-8504, ВРУ8505.

Рис. 2.2.1
                                                                 H                  L                B
Вводные панели (мм)                          2000     450,600,800     450
Распределительные (мм)                   2000     450,600,800     450
Вводно-распределительные (мм)    2000    450, 600,800     450
АВР (мм)                                               2000    450, 600, 800    450.
