Шкафы управления погружными насосами

 Шкафы управления погружными насосами ЩУПН предназначены для управления насосным оборудованием в соответствии с техническими заданиями (техническими требованиями, пользовательские характеристики).
 Шкафы управления погружными насосами ЩУПН о
беспечивают подачу воды из скважины или из нескольких скважин, или из водоёма. Шкафы выпускаются, как правило, на базе устройств плавного пуска (УПП). При наличии специальных требований шкафы могут выпускаться и на базе преобразователей частоты (ПЧ). В простых случаях и/или при использовании маломощных насосов может применяться прямой пуск насосов.
 Число насосов в шкафах управления погружными насосами, как правило, от одного до трёх. В более сложных или ответственных случаях число насосов может быть больше.
 Один насос применяется если не возникает серьёзной аварийной ситуации при выходе насоса из строя, а один насос полностью обеспечивает потребность в выкачиваемой воде.
 Часто одного насоса оказывается недостаточно либо по причине перебоев в водоснабжении, возникающих при аварии насоса, либо из-за необходимости подключения дополнительного насоса при недостатке мощности одного работающего, либо из-за необходимости получения возможности отключения рабочего насоса для его обслуживания.
 Если потребление воды на объекте сильно меняется, и необходима постоянная подача воды, то целесообразно применение трёх насосов для экономии мощности, возможности безболезненного обслуживания насосов и подключения запасного насоса при аварии рабочего.
 Большее, чем три, число насосов применяется если потребление воды изменяется в разы, а то и на порядки, для экономии энергозатрат, увеличения эффективности использования насосов. Кроме того больше трёх насосов применяется если снижение подачи воды может привести к трагическим последствиям или существенным экономическим потерям.
 В шкафах управления погружными насосами ШУПН контролируются следующие параметры:
- защита по сухому пуску насосов. Насосы могут размещаться в одной или разных источниках воды (скважины, водохранилища и т.д.);
- защита электродвигателей насосов по перегреву обмотки, по превышению рабочего тока и/или по срабатыванию датчика потока;
- жидкость может накачиваться в промежуточные ёмкости уровень в которых контролируется датчиками, а из них — раздаваться потребителям. Реже, жидкость может накачиваться непосредственно в рабочий трубопровод в котором постоянно поддерживается заданное давление.

 Из функций, реализуемых дополнительно, шкафы управления погружными насосами ШУПН могут выполнять:
- пуск по внешнему сигналу;
- открывание задвижек водопровода;
- заполнение скважины водой для предотвращения гидроудара и др.
- в случае наличия нескольких внешних источников питания, в шкафу ШУПН может быть размещён АВР.

 Шкаф управления погружными насосами ШУПН может работать в ручном или автоматическом режиме.
 В процессе работы на двери шкафа формируются световые сигналы
о работе шкафа и насосов и сигналы диспетчеризации для реализации дистанционного контроля. При наличии дистанционного управления в шкаф из пункта диспетчеризации приходят сигналы управления работой насосов.
 Наиболее часто применяемые алгоритмы управления шкафами управления погружными насосами:
- продолжительная работа с контролем входного и выходного параметра;
- основной-резервный с переменным «мастером»;
- основной-резервный-аварийный с веерным подключением и переменным «мастером».

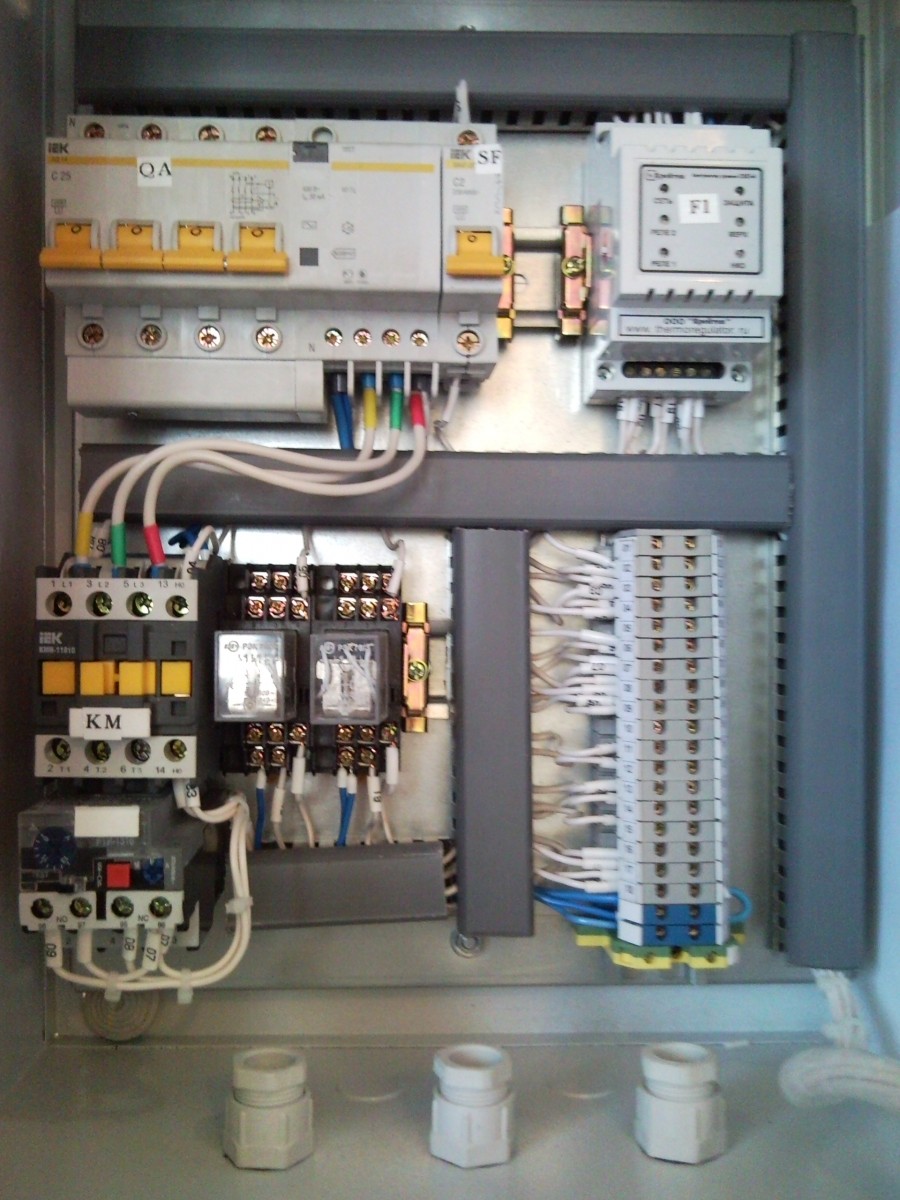

Шкаф управления погружным насосом ШУПН-25

ЩУПН-25 - Внешний вид ЩУПН-25 ЩУПН-25
