АВР 3-входовые на выключателях или переключателях

 Развитие промышленности, электроники, автоматики привело к появлению ряда интересных и удобных устройств АВР. Это - однокорпусные АВР на сдвоенных выключателях нагрузки.
 Отметим ряд преимуществ таких устройств АВР:
 - в силу уменьшения внешних электрических цепей, имеют повышенную надёжность.
 - имеют меньшие габариты, что само-по-себе в ряде случаев является существенным достоинством.
  - требуют существенно меньше внешних аппаратов контроля и управления.
  - унификация и уменьшение габаритов устройств АВР в ряде случаев приводят к уменьшению стоимости таких устройств по сравнению с АВР на дискретных аппаратах.
  - такие устройства АВР имеют (в ряде реализаций) встроенный конфигурационный контроллер с помощью которого могут быть настроены не только контрольные и защитные функции АВР, но и назначены основной, резервный, аварийный вводы; последовательность работы вводов, условия и задержки их переключения.
К сожалению, 3-входовых подобных АВР (может, пока) не существует. Но реализация подобного 3-входового АВР на двух однокорпусных переключателях нагрузки на 800 А очень привлекательна, обладает высокой надёжностью и простотой реализации.
Такой 3-входовой АВР, реализованный на аппаратах Socomec (собственно, 3-входовой АВР), Janitza, Schneider Electric , показан на фотографиях ниже.

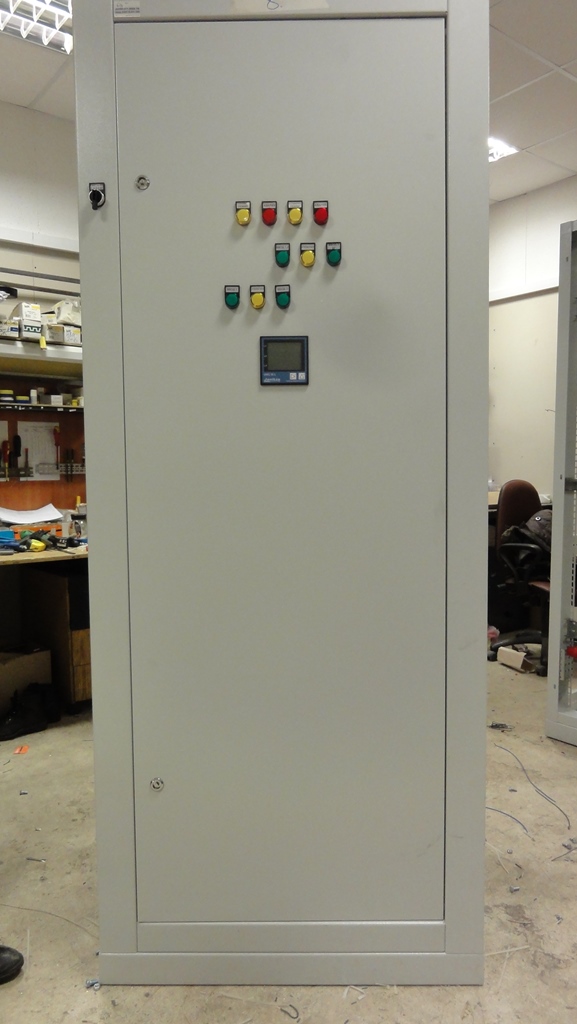

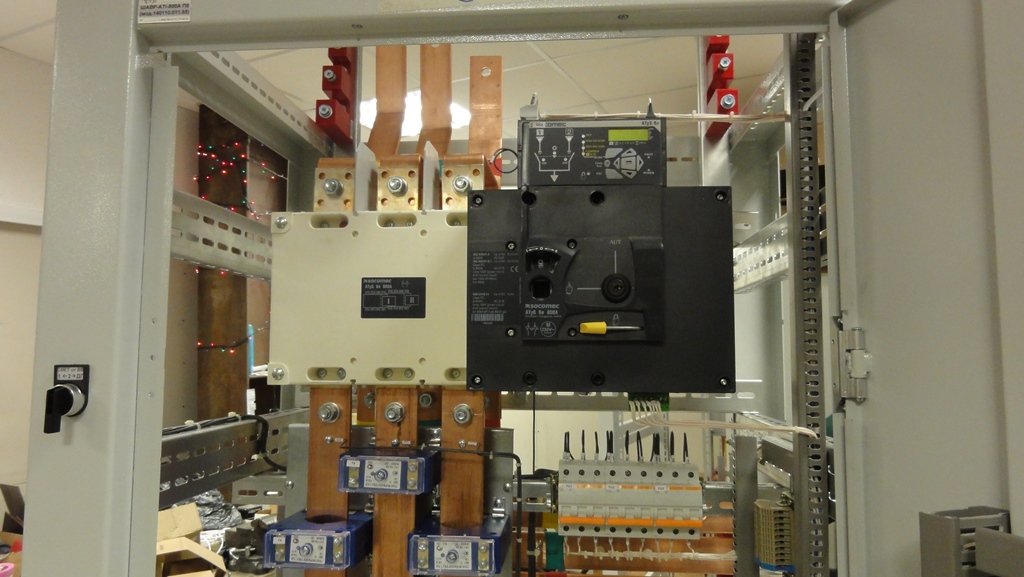

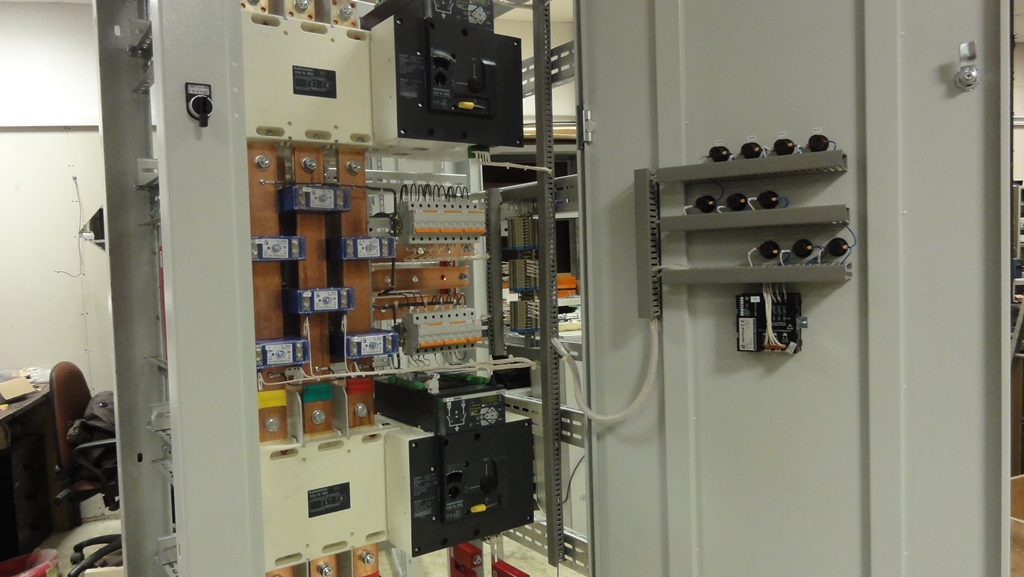

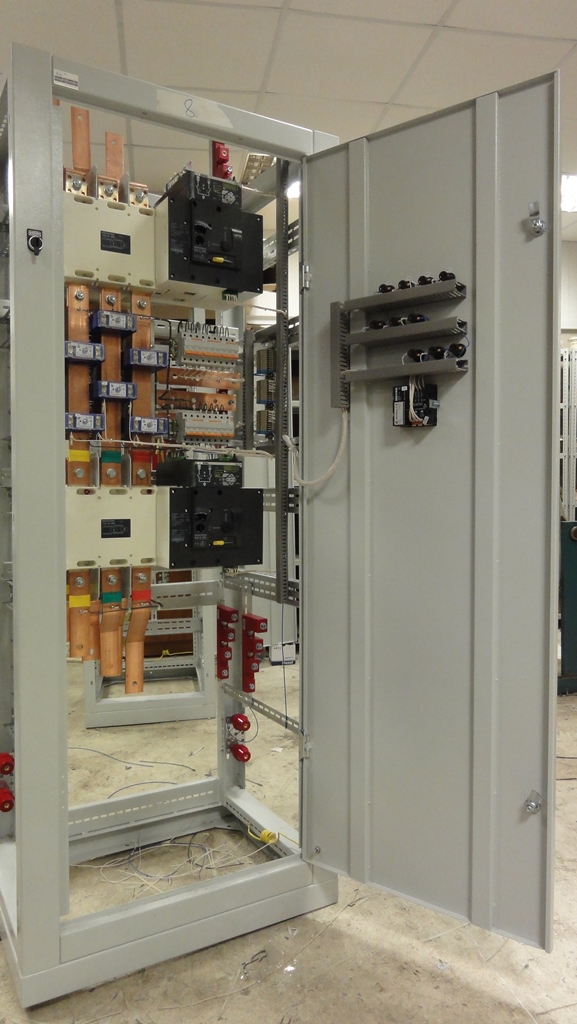

АВР 3-входовой, 800А АВР 3-входовой, 800А АВР 3-входовой, 800А АВР 3-входовой, 800А

Его основные характеристики:

- 3-входовой АВР на 800А;
 - обеспечание коммерческого учёта электроэнергии;
 - оперативная индикация основных параметров электросети на выходе АВР;
 - любой из трёх вводов может быть сконфигурирован как основной, резервный, аварийный;
 -любой  (или любые) из вводов может быть назначен подключённым к дизельному генератору;
  - АВР имеет связь по интерфейсу RS-485 для диспетчеризации работы;
 - АВР размещён в одном шкафу с размерами (вместе с выходами на верхний шинный мост ГРЩ составной частью которого он является) 2200 х 800 х 600 мм.
В качестве ремарки, отметим, что подобный 3-входовой АВР на автоматах или контакторах занял бы два или три шкафа, а обеспечить подобное обилие функций былобы крайне сложно. АВР 3-входовой, 800А
