Шкафы управления клапанами дымоудаления ШДУ

1. назначение ШДУ;
2. управление клапанами;
3. описание работы ШДУ;
4. аппаратура сигнализации и манипуляции ШДУ;
5. сигналы диспетчеризации и управления ШДУ;
6. перечень основных моделей ШДУ;

7. соответствие стандартам и конструкция шкафов ШДУ;
8. расшифровка наименований ШДУ, характеристики, функции, опции;
9.фотопримеры шкафов ШДУ.




1. Назначение: (к оглавлению)
Шкафы управления клапанами дымоудаления (ШДУ) предназначены для открывания клапанов воздуховодов совмещённой или выделенной противопожарной вентиляции.
Основное их применение - сразу после возникновении задымления.
Более редкое - при возникновении задымления, после окончания пожара.
В обоих случаях в исходное состояние (закрывания) клапаны возвращаются (вручную или автоматически) после предотвращения задымления.

2. Описание управления клапанами дымоудаления (ДУ): (к оглавлению)
Приводы клапанов дымоудаления (ДУ) могут быть:
- с одним устойчивым состоянием (нереверсивные) возвращаемые в исходное состояние при снятии напряжения питания;
- с двумя устойчивыми состояниями (реверсивные), возвращаемые в исходное состояние сменой полярности или последовательности фаз напряжения привода; или с механической защёлкой, освобождаемой вручную.
Клапаны дымоудаления являются нормально закрытыми, т.е., при отсутствии задымления они должны находиться в закрытом состоянии.
Для контроля работы клапанов ДУ их открытое состояние обычно поддерживается подачей на приводы питающего напряжения. Тогда, при возникновении задымления или обесточивании клапан открывается. С этой точки зрения предпочтительно чтобы приводы ДУ были не реверсивными. Клапаны с реверсивными приводами имеют другое преимущество - они более экономичны т.к. не требуют потребления электроэнергии после открыванияили закрывания.
Примечание: в ФЗ-123 отсутствует требование, чтобы клапан дымоудаления при пропадании питания не изменял своего состояния (присутствало в СП7.13130.2009 - утратил силу), которое противоречило пожарной безопасности.

3. Описание работы шкафов управления клапанами ДУ: (к оглавлению)
Шкаф управления клапанами дымоудаления (ШДУ) контролирует входное напряжение и работоспособность собственной аппаратуры. При отсутствии рабочего напряжения или авврии в шкафу формируются соответствующие сигналы (индикация на двери).
Разные клапаны в шкафу управления дымоудалением (ШДУ) могут управляться от разных пожарных зон или от одной общей.
Оновной режим работы шкафа управления клапанами дымоудаления (ШДУ) - автоматический. По срабатыванию датчика задымления - пожарной сигнализации (ДПС) формируется сигнал "Пожар" после чего выполняется открывание клапанов. По состоянию концевых выключателей клапанов опредаляется их положение. Положение клапанов отображается индикаторами на двери шкафа. После снятия сигнала задымления - "Пожар" от ДПС на клапаны формируется команда возврата в исходное состояние. Возврат контролируется по положению концевых выключателей.
Шкаф управления клапанами дымоудаления (ШДУ) может работать в ручном режиме. В этом случае автоматика отключена, а управление пожарными клапанами дымоудаления выполняется с постов управления (на двери шкафа или внешних, в зависимости от исполнения шкафа).
В шкафу управления клапанами дымоудаления (ШДУ) в базовом варианте предусмотрена диспетчеризания пожарного состояния, отключения режима автоматики и питания. В качестве дополнительных сигналов диспетчеризации могут выводиться: состояние клапанов, авария работы, пуск (при нличии задержки от сигнала аварии до начала закрывания клапанов) и другие сигналы в соответствие с проектами.

4. Аппаратура сигнализации и манипуляции: (к оглавлению)
Индикация на двери шкафа управления клапанами дымоудаления ШДУ:
  • «Питание» - индикация питания на входе
  • «Пожар» - сигнал от ДПС
  • «Авария» - обобщённый сигнал неисправности
  • «Автоматика отключена» - предупреждение об отключении автоматики
  • Положение каждого клапана:
    «Клапан №...ЗАКР» - нормальное положение клапана
    «Клапан №...ОТКР» - положение клапана при задымлении
Аппараты манипуляции на двери шкафа:
  • переключатель режимов работы (РУЧ-0-АВТ):
    РУЧ — работа в ручном с отключением автоматики;
    0 - блокировка работы;
    АВТ — работа в автоматическом режиме.
  • Кнопочные посты "Клапан № Открыть/Закрыть" - опробование каждого клапана - опция для некоторых модификаций шкафов управления.
  • Кнопочный пост "ВСЕ клапаны Открыть/Закрыть"" - общее открывание и закрывание всех клапанов в ручном режиме
5. Сигналы диспетчеризации и управления шкафов управления ШДУ: (к оглавлению)
Обязательные сигналы диспетчеризации:
  • ЗАДЫМЛЕНИЕ
  • Автоматика отключена
  • Питание
Опционные сигналы диспетчеризации:
  • состояние клапанов (открыт/закрыт)
  • Неисправность
  • пуск (при нличии задержки от сигнала аварии до начала закрывания клапанов)
  • другие сигналы в соответствие с проектами.
Объём управления и диспетчеризации:
Каналы управления и диспетчеризации шкафов управления клапанами дымоудаления ШДУ:
В базовом варианте в шкафу ШДУ используется проводной канал. Дополнительно или альтернативно могут использоваться:
  • RS-485
  • Ethernet
  • GSM
  • проводной канал с контролем обрыва и к.з.
6. Основные модели шкафов управления ШДУ: (к оглавлению)

6.1. Управление нереверсивными клапанами с питанием и управлением 220В AC, с 1 пожарной зоной: (к оглавлению)
Наименование Описание
ШДУ10-3607211-10440-01НЗ-C254 ШДУ10-3627211-10440-01НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
0 или 2 - клапаны с нереверсивным управлением, например, с возвратной пружиной
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов общего управления клапанами;
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
0 - с базовой диспетчеризацией,
01НЗ - с 1 пожарной зоной, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3605011-10440-01НЗ-C254 ШДУ10-3625011-10440-01НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
0 или 2 - нереверсивное управление, например, с возвратной пружиной
5 - с общим постом управления клапанами на шкафу, без кнопкок управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов общего управления клапанами;
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
0 - с базовой диспетчеризацией
01НЗ - с 1 пожарной зоной, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3627211-10441-01НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
2 - нереверсивное управление, например, с возвратной пружиной
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов общего управления клапанами;
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
1 - с расширенным набором сигналов диспетчеризации
01НЗ - с 1 пожарной зоной, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3627211-10441R-01НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
2 - нереверсивное управление, например, с возвратной пружиной
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов общего управления клапанами;
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
1R - с расширенным набором сигналов диспетчеризации и управления по проводному интерфейсу RS-485
01НЗ - с 1 пожарной зоной, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
6.2. Управление реверсивными клапанами с питанием и управлением 220В AC, с 1 пожарной зоной: (к оглавлению)
Наименование Описание
ШДУ10-3617211-10440-01НЗ-C254 ШДУ10-3637211-10440-01НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
1или3 - реверсивное управление, привод с 2-мя устойчивыми состояниями
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов общего управления клапанами;
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
0 - с базовым набором сигналов диспетчеризации
01НЗ - с 1 пожарной зоной, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3637211-10441-01НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
3 - реверсивное управление, привод с 2-мя устойчивыми состояниями
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов общего управления клапанами;
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
1 - с расширенным набором сигналов диспетчеризации
01НЗ - с 1 пожарной зоной, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3637211-10441R-01НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
3 - реверсивное управление, привод с 2-мя устойчивыми состояниями
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов общего управления клапанами;
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
1R - - с расширенным набором сигналов диспетчеризации и управления по проводному интерфейсу RS-485
01НЗ - с 1 пожарной зоной, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
6.3. Управление нереверсивными клапанами с питанием и управлением 220В AC, с несколькими пожарными зонами: (к оглавлению)
Наименование Описание
ШДУ10-3607211-10440-03НЗ-C254 ШДУ10-3627211-10440-03НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
0 или 2 - клапаны с нереверсивным управлением, например, с возвратной пружиной
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов управления клапанами по числу пожарных зон (любое число постов управления пожарными зонами на каждую пожарную зону);
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
0 - с базовой диспетчеризацией,
03НЗ - с несколькими (в примере, с 3-мя) пожарными зонами, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3605011-10440-03НЗ-C254 ШДУ10-3625011-10440-03НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
0 или 2 - нереверсивное управление, например, с возвратной пружиной
5 - с общим постом управления клапанами на шкафу, с возможностью подключения дистанционных постов управления клапанами по числу пожарных зон (любое число постов управления пожарными зонами на каждую пожарную зону)
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
0 - с базовой диспетчеризацией
03НЗ - с несколькими (в примере с 3-мя) пожарными зонами, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3627211-10441-03НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
2 - нереверсивное управление, например, с возвратной пружиной
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов управления клапанами по чмслу пожарных зон (любое число постов управления пожарными зонами на каждую пожарную зону);
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
1 - с расширенным набором сигналов диспетчеризации
03НЗ - с несколькими (в примере - с 3-мя) пожарными зонами, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3627211-10441R-03НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
2 - нереверсивное управление, например, с возвратной пружиной
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов управления клапанами по чмслу пожарных зон (любое число постов управления пожарными зонами на каждую пожарную зону);
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
1R - с расширенным набором сигналов диспетчеризации и управления по проводному интерфейсу RS-485
03НЗ - с несколькими (в примере - с 3-мя) пожарными зонами, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
6.4. Управление реверсивными клапанами с питанием и управлением 220В AC, с несколькими пожарными зонами: (к оглавлению)
Наименование Описание
ШДУ10-3617211-10440-03НЗ-C254 ШДУ10-3637211-10440-03НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
1или3 - реверсивное управление, привод с 2-мя устойчивыми состояниями
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов управления клапанами по чмслу пожарных зон (любое число постов управления пожарными зонами на каждую пожарную зону);
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
0 - с базовой диспетчеризацией,
03НЗ - с несколькими (в примере, с 3-мя) пожарными зонами, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3615011-10440-03НЗ-C254 ШДУ10-3635011-10440-03НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
1или3 - реверсивное управление, привод с 2-мя устойчивыми состояниями
5 - с общим постом управления клапанами, с возможностью подключения дистанционных постов управления клапанами по чмслу пожарных зон (любое число постов управления пожарными зонами на каждую пожарную зону);
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
0 - с базовой диспетчеризацией
03НЗ - с несколькими (в примере с 3-мя) пожарными зонами, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3637211-10441-03НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
3 - реверсивное управление, привод с 2-мя устойчивыми состояниями
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов управления клапанами по чмслу пожарных зон (любое число постов управления пожарными зонами на каждую пожарную зону);
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
1 - с расширенным набором сигналов диспетчеризации
03НЗ - с несколькими (в примере - с 3-мя) пожарными зонами, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
ШДУ10-3637211-10441R-03НЗ-C254 10 - на число от 01 до 99 клапанов (здесь - 10 шт)
3 - реверсивное управление, привод с 2-мя устойчивыми состояниями
7 - с общим постом управления клапанами, с кнопками управления каждым клапаном на шкафу, с возможностью подключения дистанционных постов управления клапанами по чмслу пожарных зон (любое число постов управления пожарными зонами на каждую пожарную зону);
44 - с напряжением цепей питания клапанов и цепей пожарной сигнализации ~220В
1R - с расширенным набором сигналов диспетчеризации и управления по проводному интерфейсу RS-485
03НЗ - с несколькими (в примере - с 3-мя) пожарными зонами, с ДПС с нормально замкнутыми контактами
C2 - с комбинированными комплектующими средней ценовой категории
7. Соответствие стандартам и конструкция шкафов клапанами дымоудаления ШДУ: (к оглавлению)

 Шкафы управления клапанами дымоудаления ШДУ производятся в соответствии с ГОСТ Р 51321.1-2007, ГОСТ Р 53325-2012, техническому регламенту требований пожарной безопасности 123-ФЗ и имеют сертификаты соответствия этим стандартам

 Шкафы управления клапанами дымоудаления ШДУ в базовом исполнении выпускаются в корпусах с защитой IP54 согласно ГОСТ 14254-96. По ТЗ степень защиты может быть иной.
 Климатическое исполнение и категория размещения шкафов ШДУ в базовом исполнении - У4 согласно ГОСТ 15150-69.

 Вводной и отходящие кабели подключаются к шкафу снизу, через сальниковые вводы независимо, навесного шкаф или напольного исполнения.

9. Фотопримеры ШДУ: (к оглавлению)

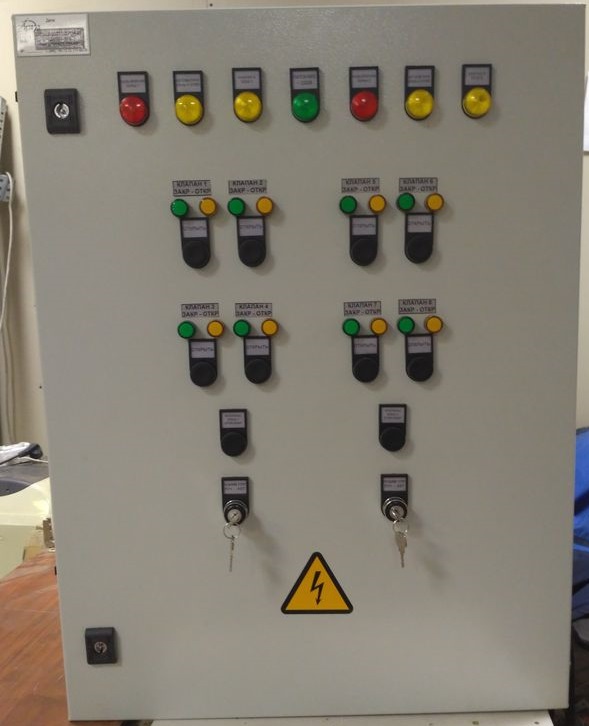

  Шкаф управления клапанами дымоудаления Шкаф управления клапанами дымоудаления Шкаф управления клапанами дымоудаления с контролем положения клапанов, управлением от 2 пожарных зон, с диспетчеризацией состояния клапанов, с управлением от ДПС 24В DC.
