Шкафы управления насосами

 Насосы и оборудование с ними связанное распространены в настоящее время повсеместно. Для простого управления одним насосом достаточно одного ручного пускателя для включения и выключения электродвигателя насоса.

Желательно, конечно, иметь какую-то защиту от короткого замыкания, перегрева обмоток электродвигателя, а также элементарную индикацию работы насоса. В этом случае можно обойтись ящиком управления электродвигателем насоса.

Дальше – больше. При необходимости иметь индикацию отключения насоса при аварии, индикацию наличия питания, защиту от короткого замыкания цепей управления, можно так же обойтись достаточно простым ящиком или шкафом управления насосом.

Следующая функция, расширяющая возможности управления насосом – возможность местного или дистанционного, ручного (от кнопок управления) или автоматического управления электродвигателем насоса.

Следующее усложнение – размещение в корпусе одного шкафа одинакового оборудования - для управления двумя, тремя и т.д. насосами. Для выполнения функций управления несколькими насосами можно так же использовать ящики или шкафы управления электродвигателями, простые или с несколько расширенными функциями.

На этом простые управляющие и контрольные функции для шкафов управления насосами почти заканчиваются. Можно добавить ещё простую функцию защиты от «сухого хода» (защиту от работы насоса перекачки жидкости при её отсутствии) по размыканию контакта поплавкового датчика.

 А далее начинаются те функции, которые обеспечивают работоспособность насосных установок при решении различных технических задач. Их мы приведём кратко для получения представления и понимания их наличия.

Для простоты  все характеристики  не связанные с необходимостью нескольких насосом будем приводить для работы с одним насосом.

Для защиты от электрических  и механических перегрузок при пуске и останове электродвигателя насоса применяются различные схемы или устройства пуска электродвигателя. В последнее время, в связи с бурным развитием электроники широкое распространение получили тиристорные и симисторные устройства плавного пуска (УПП).

Для экономии электроэнергии и равномерного нагнетания и расхода носителя (скажем, жидкости), управления чередованием работы нескольких насосов, защиты электродвигателей насосов так же, в последнее время всё шире используются электронные преобразователи частоты (ПЧ).

Для обеспечения работы насосов в зависимости от меняющихся внешних условий используются датчики, контролирующие ход рабочего процесса.

Есть два вида датчиков, отличающиеся по способу получения и обработки от них сигнала: -аналоговые (измеряющие контролируемую величину непрерывно в некотором диапазоне значений ) и дискретные (изменяющие своё состояние на противоположное при достижении некоторого условия).

Контролируемые параметры для создания условий работы насосов могут быть разные. Приведём не все, но наиболее распространённые:

 -технологические (давление, температура, уровень, газовый состав, оптические свойства и т.д.),

-алгоритмические (логика, индикация, диспетчеризация процесса управления  основным и вспомогательным оборудованием (не только насосами), функциональными блоками шкафа управления насосами),

-диагностические (электрические (ток, напряжение, честота и т.д.), контроль работоспособности, резервирование работы функциональных блоков шкафа управления насосами),

  -пользовательские (настройки параметров шкафа управления насосами).

В основном  - это всё, что касается описания функционирования шкафов управления насосами.

Для обеспечения соответствия техническим нормам и требованиям шкафы управления насосами производятся в соответствии с ГОСТ Р 51321.1-2007.

Шкафы управления насосами выпускаются в корпусах с различными степенями защиты в соответствии с ГОСТ 14254-96 и для различных климатических условий в соответствии с ГОСТ 15150-69.

Для обеспечения оптимальных технико-экономических характеристик шкафы управления насосами собираются из комплектующих различных производителей (см. производители).

Шкафы управления насосами выпускаются на токи от 0,4 до 2500 ампер.

Основные серии шкафов управления насосами:

ШУН5000-ХХХХ – для управления одним или несколькими насосами общего назначения или без специфических свойств, с применением, при необходимости устройств плавного пуска (УПП), преобразователей частоты (ПЧ), специальных, конфигурируемых или свободно программируемых контроллеров (ПЛК), средств человеко-машинного интерфейса (панелей индикации и оператора).

ЩУпН5000-ХХХХ – для управления одним или несколькими погружными насосами, со всеми выше описанными возможностями.

ПЖН5000-ХХХ – – для управления одним или несколькими пожарными насосами, со всеми выше описанными возможностями.

Здесь приведен конфигуратор формирования названия для шкафов управления насосами

 Полная аббревиатура включает как основные параметры, так и дополнительные (алгоритм взаимодействия основного и резервного насосов, параметры защиты напряжения питания, конфигурация датчиков и т.д.). Это удобно для формирования индивидуального задания на шкаф ШУН для помещения его в ТЗ.

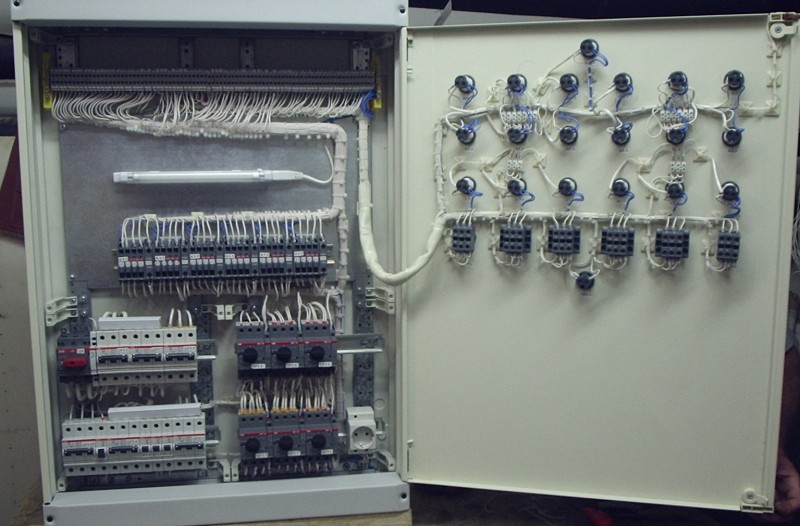

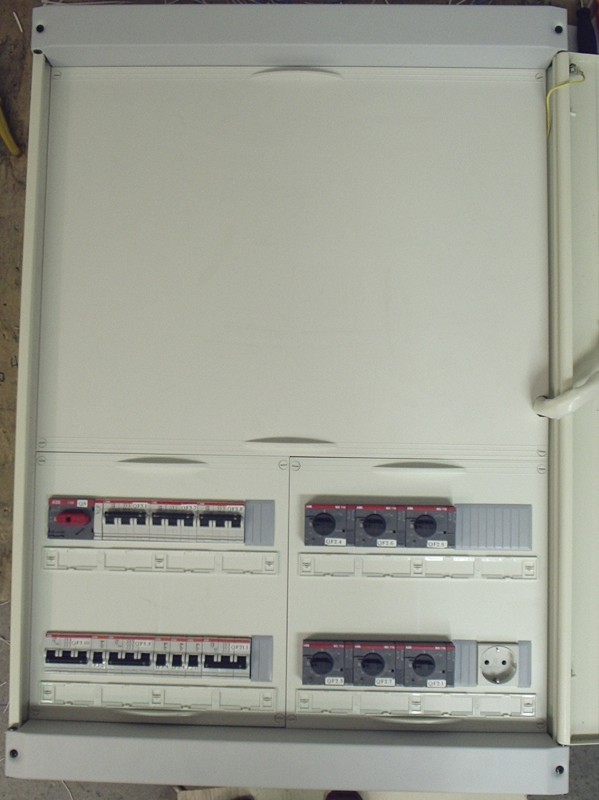

Шкаф управления группой из шести насосов на комплектующих ABB
