Щиты управления вентиляцией

Щиты управления вентиляцией производятся как сборки состоящие из нескольких шкафов вентиляции или из шкафов различного назначения:
- вводных;
- автоматического ввода резерва, при необходимости;
- управления приточными, вытяжными вентиляторами, вентиляторами подпора воздуха;
- вспомогательным оборудованием, например, клапанами заслонками и прочим.
Кроме того, в состав щита может входить оборудование для автоматического регулирования работы и передачи информации диспетчеризации.

Щиты управления вентиляцией производятся по проектам и/или техническим заданиям заказчика. Заявку, ТЗ или проект для расчёта Вы можете прислать по адресу [email protected]  .

Щит управления вентиляциейЩит управления вентиляцией

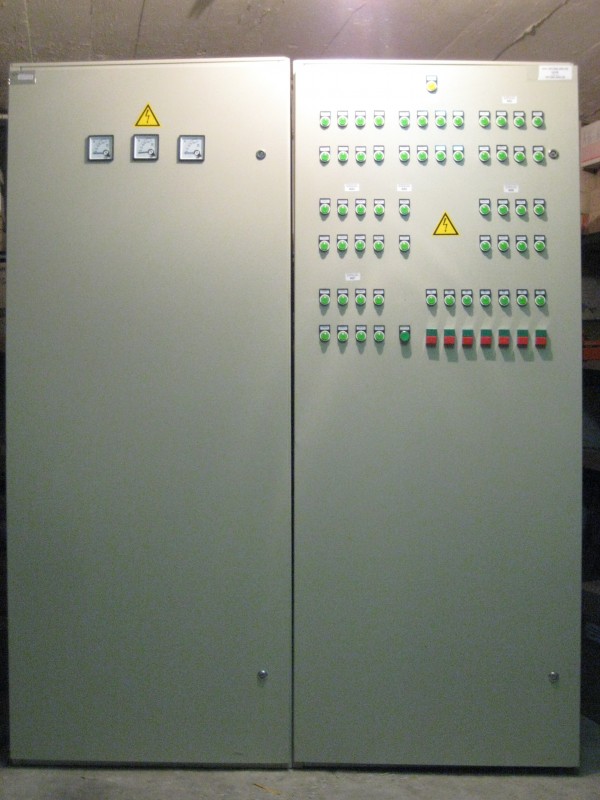

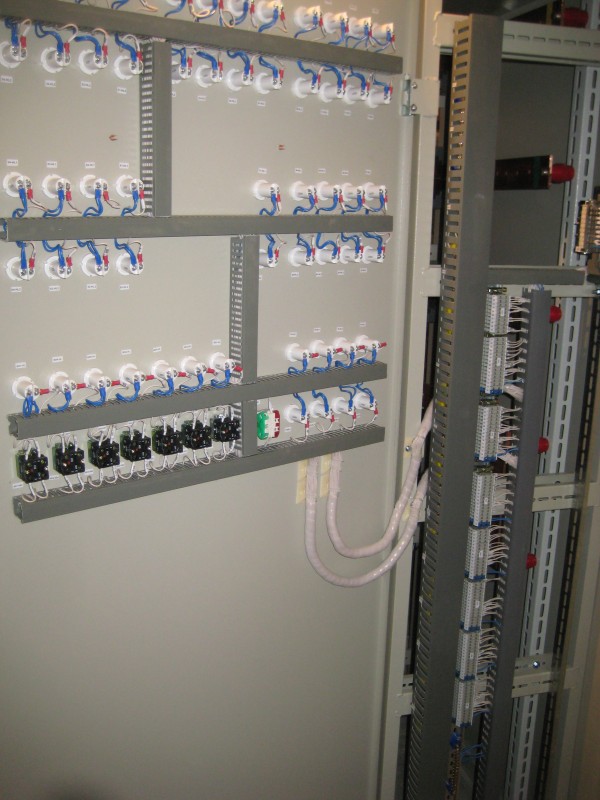

 На фотографии представлен щит управления вентиляцией, состоящий из двух шкафов:

- шкафа питания с 2-мя вводами ввода для возможности электроснабжения от двух независимых источников электроснабжения 380В 50Гц;

- шкафа управления приточно-вытяжной общеобменной и противодымной вентиляцией.
 Щит управляет работой 24 огнезадерживающих клапанов (ОЗК) и клапанов дымоудаление (ДУ), 7-ю вентиляторами подпора воздуха, дымоудаления и резервными вентиляторами.
 На дверь щита выведена индикация уровней загазованности от 7 датчиков CO, CH, SH.
Щит имеет режимы местного и дистанционного управления и режим тестирования собственной работоспособности.

Щиты управления вентиляцией могут включать в себя набор из одного или нескольких, в зависимости от требований проекта:
 вводного шкафа;
  шкафа АВР;
 шкафов управления вентиляцией.
