АВР 2-входовые на переключателях

АВР на переключателях нагрузки с моторным приводом технологически представляют из себя относительно новое решение. НКУ на базе подобных переключателей производятся по ГОСТ51321.

В настоящее время есть два варианта исполнения АВР на выключателях нагрузки с моторными приводами:

- на отдельных аппаратах, на каждый из которых устанавливается моторный привод. В таких АВР выключатели нагрузки представляют собой «облегчённый» автомат, без максимального расцепителя а, стало быть, без токовой защиты. В остальном реализация АВР на отдельных выключателях нагрузки мало отличается от АВР на автоматах.

- а в этом разделе представляем АВР на аппаратах другого вида - на переключателях со встроенным блоком управления, как современное, технологичное и технически удобное решение.

В основе такого вида аппаратов для реализации АВР лежит:

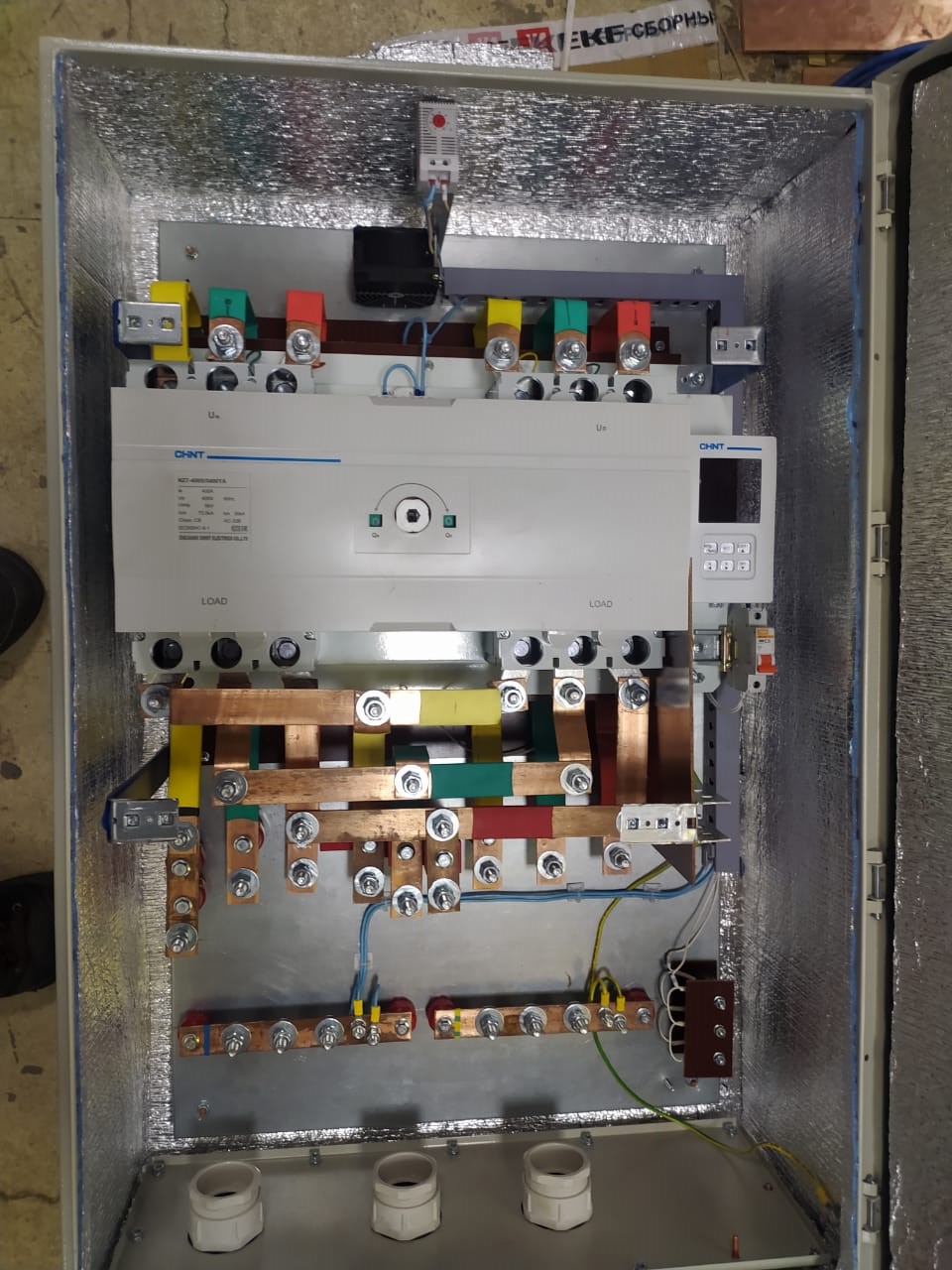

  •   однокорпусной силовой блок двух выключателей нагрузки с общим моторным приводом и со встроенной механической блокировкой;
  • специализированный технологический конфигурируемый контроллер, встроенный в силовой блок или выполненный как отдельный модуль;
  • дисплей для конфигурирования (программирования) параметров и контроля за состоянием АВР в процессе его работы;
  • в некоторых моделях переключателей присутствует стандартный интерфейс для диспетчеризации (как правило, RS-485).

Такие аппараты в настоящее время производят, в частности ABB, Socomec, Emerson Electric.

Преимущества переключателей с блоком управления для построения АВР:
  • возможность перепрограммирования алгоритмов переключения без изменения электрической схемы;
  • надёжность, из-за существенного уменьшения числа внешних цепей контроля и управления;
  • уменьшение размеров выполняемого на таких аппаратах АВР в связи с компактностью наиболее громоздкой — силовой части АВР;
  • возможность настройки сигналов передаваемых для диспетчеризации;
  • в некоторых моделях возможно дистанционное управление.

Основные недостатки АВР на переключателях следуют из их достоинства - универсальности:

Первое - АВР на таких аппаратах - достаточно дорогое решение. И опять же, следует помнить, что сами силовые аппараты (выключатели) являются не аппаратами защиты, а только коммутаторами, хотя настраиваемые электронные реле защиты по напряжению в них уже (как правило) встроены. Но токовая им требуется дополнительно.

Второе - дорогостоящий ремонт. В ряде случаев возможна только замена всего аппарата. В связи с этим некоторые переключатели такого вида имеют раздельные модули: силовой блок и модуль контроллера. В некоторых реализациях имеется ещё и вынесенный дисплей для настройки параметров и контроля за работой АВР. Это даёт возможность при неисправности контроллера не менять силовой коммутационный модуль и наоборот. И конечно, это удобно для возможности вынесения дисплея на дверь шкафа АВР.

Третье - как и у всех коммутационных АВР — невысокое время переключения. Причём, чем «внимательнее» АВР на переключателях относятся к избавлению от дребезга при переключениях тем более они подвержены замедлению при переключении. Но этот недостаток характерен для всех аппаратов с двумя устойчивыми состояниями: выключателей, переключателей, рубильников, автоматов.

Следует отметить, что основу силового блока представляют два выключателя нагрузки, а не переключатель на два направления, поэтому в нём есть состояние полного отключения вводов от выходов.

АВР на переключателях с блоком управления в зависимости от сложности исходного аппарата может выполнять алгоритмы:

- переключения на резервный ввод;

- возврат или не возврат на основной ввод при его восстановлении;

- переключение в нейтральное состояние при пропадании основного питания или при его восстановлении;

- выбор, какой ввод является основным, какой - резервным;

- выбор пределов напряжения, времени срабатывания и переключения;

- выбор режима работы резервного привода с дизельным (бензиновым) генератором. Для этого конфигурируются сигналы управления запуска генератора и приёма сигнала работы от генератора.

Может быть сконфигурирован набор сигналов работы АВР для диспетчеризации.

Может настраиваться ряд параметров, делающих АВР на переключателях с моторным приводом более универсальными для применения в 4- и 5-проводных схемах:

-сконфигурирован режим работы с использованием или без использования сигнального заземления (проводник N);

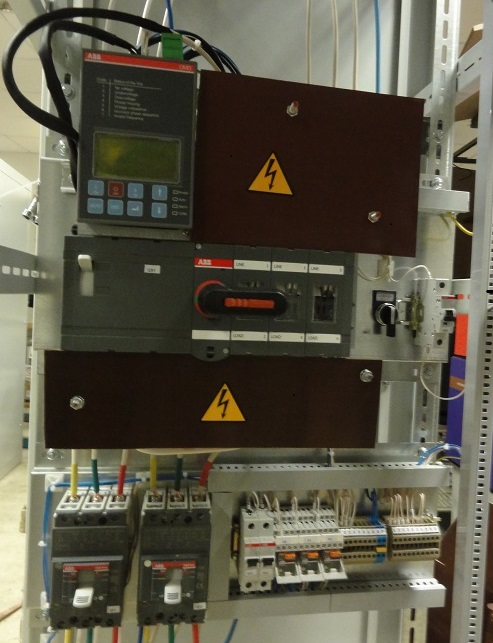

Ниже приведён фрагмент АВР на переключателе с моторным приводом ABB OTM160 с контроллером OMD800. Силовой блок и контроллер с дисплеем у этого аппарата выполнены в разных модулях. АВР выполнен в конфигурации: 1-й основной ввод, от трансформатороной подстанции (ТП), 2-й - резервный ввод, от ТП, с возвратом на основное питание при его восстановлении. В этом АВР присутствуют все вышеназванные возможности для переконфигурирования алгоритма работы без вмешательство в электрическую схему АВР.

 АВР на переключателе OTM160
