Я5111

Ящик управления Я5111 предназначен для местного, дистанционного или автоматического управления одним асинхронным нереверсивным электродвигателем, работающим в продолжительном, кратковременном или повторно-кратковременном режимах. Ящик имеет местную индикацию состояния работы фидера и возможность для подключения дистанционного управления и дистанционной индикации состояния работы фидера.

По заказу ящик Я5111 может быть оснащён дополнительно местной индикацией сигнала аварии фидера и возможностью для подключения дистанционной индикации сигнала аварии фидера.

Защита при работе электродвигателя осуществляется с помощью автоматического выключателя с максимальным электромагнитным и тепловым расцепителями и тепловым реле электромеханического или электронного типа. Автоматический выключатель и тепловое реле по заказу можгут быть заменены на автомат защиты двигателя.

Ящик управляется фазным напряжением.

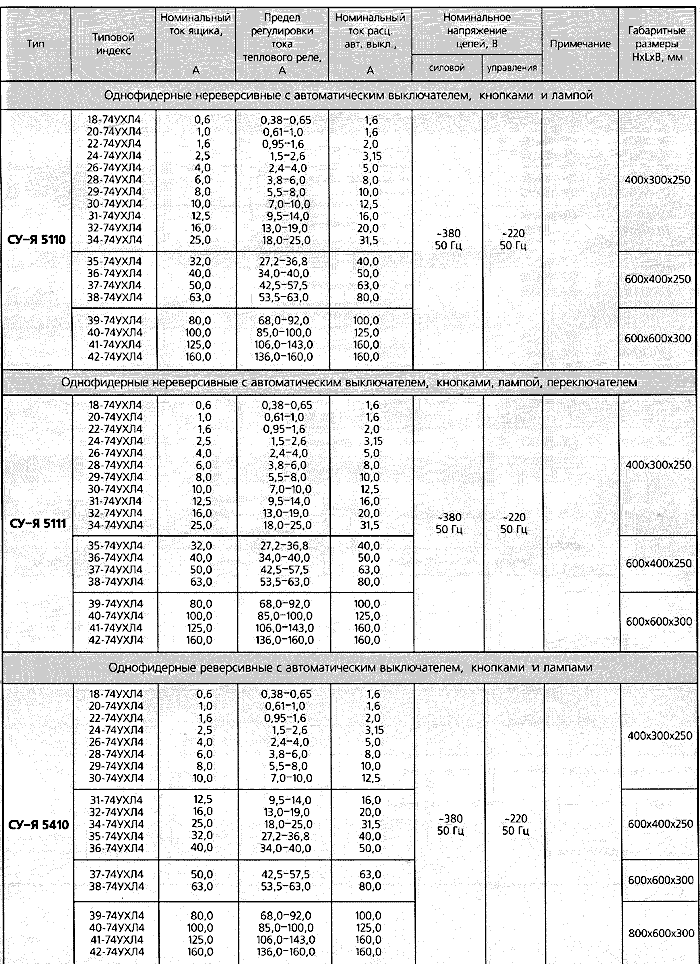

Стандартные исполнения по току:

  • Я5111-1874 — 0,6А
  • Я5111-2074 — 1,0А
  • Я5111-2274 — 1,6А
  • Я5111-2474 — 2,5А
  • Я5111-2674 — 4,0А
  • Я5111-2874 — 6,0А
  • Я5111-2974 — 8,0А
  • Я5111-3074 — 10А
  • Я5111-3174 — 12,5А
  • Я5111-3274 — 16А
  • Я5111-3474 — 25А
  • Я5111-3574 — 32А
  • Я5111-3674 — 40А
  • Я5111-3774 — 50А
  • Я5111-3874 — 63А
  • Я5111-3974 — 80А
  • Я5111-4074 — 100А
  • Я5111-4174 — 125А
  • Я5111-4274 — 160А

Ящик имеет стальную сварную конструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IР31 или IP54. По заказу ящик может быть выполнен в пластиковом корпусе.

Аппаратура устанавливается в ящике на специальной панели и на двери с внутренней стороны.
