АВР - устройства автоматического ввода резерва

Низковольтные комплектные устройства ввода с АВР (АВР - автоматический ввод резерва)

«АртЭлектро-КС» изготавливает в металлоконструкциях АВР и ЩАП как по серийным проектам, так и по нетиповым электрическим схемам, комплектуя их электроаппаратурой и электрической коммутацией в соответствии с проектной документацией, представляемой заказчиком.

Устройства автоматического ввода резерва и переключения на резерв (сокращенно АВР) - это обширная группа устройств, предназначенных для защиты электрических цепей от перебоя в электроснабжении. В настоящее время с увеличением техногенности устройства АВР приобретают всё большее распространение, а их номенклатура в зависимости от характеристик постоянно расширяется. АВР могут использоваться как в качестве самостоятельных устройств или как часть ( подсистемы ) более сложного оборудования.

Устройства АВР можно подразделять по следующим признакам:

  • по общему функционированию:
    • устройства автоматического переключения на резервное питание:
      • переключение на отдельный резервный ввод;
      • переключение при помощи секционирования рабочих вводов.
    • устройства автоматического ввода резервного питания;
    • сложные системы резервирования электроснабжения.
  • по элементной базе;
    • контактные и бесконтактные;
      • контактные: на контакторах (или контактных реле) или на автоматических выключателях;
      • бесконтактные: на бесконтактных реле (симисторных или тиристорных).
    • с использованием контроллеров или на жесткой логике;
  • по наличию механической блокировки:
    • с механической блокировкой;
    • без механической блокировки.
  • по напряжению:
    • низковольтные (до 1кВ);
    • среднего напряжения (до 35кВ);
    • высоковольтные (свыше 35кВ).
  • по виду тока:
    • переменного тока / постоянного тока;
    • переменного тока: 1-фазные / 3-фазные.
  • по организации входов:
    • одно-, двух-, трех-, многовходовые;
    • с возможностью выбора основного ввода;
    • со вводами от постоянно действующей электросети или с запуском от местной электростанции (например, от дизель-электростанции).
  • по организации групп выходов:
    • одно- , многогрупповые;
    • многогрупповые: с приоритетом или без приоритета.

Если у Вас не простой АВР (с двумя входами, одним выходом, без дополнительных функций и защит) или Вы не вполне представляете, какие функции АВР Вам необходимы, а какие избыточны, перед заказом АВР можно определиться с возможными параметрами:

  1. АВР коммутационного или бесконтактного типа.

    Существует два основных типа устройств АВР - на коммутационных и на бесконтактных аппаратах:

    • Устройства на коммутационных аппаратах (электромеханические реле, контакторы, автоматы):
      • обходятся заказчику дешевле;
      • могут быть оснащены механической блокировкой, практически исключающей вероятность одновременного подключения нескольких входов к одному выходу (правда, не любой АВР и коммутационного класса может быть оснащён механической блокировкой. Например, для некоммутационных АВР или сложных систем АВР на коммутационных аппаратах таких блокировок просто не существует);
      • потребляют меньшую мощность, соответственно, меньше нагреваются, не требуют дополнительных приспособлений на отвод и рассеивание тепла;
      • более неприхотливы к переходным процессам в моменты включения, выключения, переключения, к кратковременным перегрузкам по току.
    • Устройства на бесконтактных аппаратах:
      • обладают большим ресурсом переключений;
      • не имеют "дребезга контактов" ввиду отсутствия последних;
      • создают меньшие электромагнитные помехи, могут минимизировать скачки напряжения в сети потребителя при переключениях;
      • имеют большее быстродействие при переключениях.

    При всём сказанном, надо помнить, что, если Ваш АВР работает в цепи 50 (60) Гц, то времени переключения меньшего, чем половина периода 1/50 (1/60) секунд добиться от таких устройств сложно. Понадобится усложнить схемы контроля параметров напряжения и коммутации силовых цепей. В результате Вы получите источник бесперебойного питания (ИБП). Тогда не стоит изобретать велосипед.

  2. АВР постоянного или переменного тока: 1-фазный, 2-фазный, 3-фазный.

    АВР постоянного тока - устройства более дорогостоящие, имеющие меньший ресурс работы, да и с напряжением переменного тока работать безопаснее. Поэтому если нет серьёзных причин, чтобы коммутировать постоянный ток, то целесообразно заказывать АВР переменного тока.

  3. Логика работы АВР складывается из следующих схем и возможностей:
    • Схема переключения между выходами и входами АВР. Существуют два основных вида схем переключения: обычная и с секционированием (секционный АВР).
      • Обычная. Есть два входа и один выход. Производится подключение одного из входов к выходу.
      • С секционированием. Есть два входа и два выхода. Нормально, каждый вход подключен к своему выходу, а при пропадании питания на каком-либо входе производится временное подключение обесточенного выхода к соседнему входу).

      Используя набор этих двух схем можно построить АВР любой сложности.

    • Приоритетная или бесприоритетная схема АВР.

      Приоритетный — обычный АВР. Один из входов АВР считается основным и в случае наличия на нём нормального напряжения питания выход подключается к нему.

      Бесприоритетный — вариант работы, когда любой из входов к которому подключен выход считается основным и переключение на другой вход производится только при припадании нормального напряжения на подключенном входе.

      Приоритетный АВР предпочтителен в случаях, если на разных входах разные тарифы электроэнергии, разное качество напряжения, питание от дизель-, бензо-, газогенератора не работающих постоянно.

      Не приоритетный АВР предпочтителен при необходимости уменьшения числа коммутаций между входами, особенно, если входы равноценны.

    • Возможность изменения схемы работы АВР: по приоритетной или бесприоритетной схеме. Также не частая возможность, не используемая в простых АВР. Используется в случаях, когда могут изменяться требования к работе АВР по качеству напряжения питания или по частоте коммутаций. Для большинства устройств АВР эта возможность излишня.
    • Наличие ручного местного управления АВР. Этот режим не характерен для простых АВР на контакторах. Для более сложных устройств АВР, для АВР на автоматах, тиристорах, твердотельных реле и т.д. этот режим желателен для опробования работы, при обслуживании АВР, при неисправности схемы управления АВР.
    • Наличие механической блокировки. Механическая блокировка всегда устанавливается в простых устройствах АВР на контакторах. Во всех других устройствах АВР она может устанавливаться или не устанавливаться. Если механическая блокировка для аппаратов АВР существует, то её установка предпочтительна во всех случаях кроме тех, которые связанны с обоснованными требованиями к скорости переключения.
    • Выбор основного и резервного входов. Вход к которому подключается потребитель при наличии питания на всех входах является основным. Это режим используется в случаях, когда приоритет входов периодически меняется, а ручное перекоммутирование входных кабелей нежелательно или невозможно. Этот режим не характерен для простых АВР. Кроме того, простые АВР часто используются в составе ВРУ, УВР в которых часто уже установлены аппараты перекоммутации вводов (переключающие рубильники или, так называемые, устройства ручного ввода резерва).
  4. Переключающие аппараты АВР.

    В коммутационных АВР используются реле, контакторы, автоматы, выключатели нагрузки.

     Реле используются в слаботочных устройствах АВР (как правило, не более 25 А).

      Контакторы используются в АВР до 1000 А и в устройствах АВР с не сложной структурой (2 - 3 входа, 2 - 4 выхода), контролем и управлением.

     Автоматы могут использоваться в различных АВР, но следует учитывать два основных фактора:

    • цена такого АВР при токах до 100 А будет в несколько раз превышать цену АВР на контакторах и будет не сильно уступать цене АВР на твердотельных реле или тиристорах;
    • коммутационная износоустойчивость автоматов на 2 порядка ниже, чем у контакторов и реле.

    Поэтому, если нет необходимости, АВР на автоматах стоит ставить (принимая во внимание все преимущества и недостатки обоих АВР) при номинальных токах, начиная от 160 А, а целесообразно (при номинальном токе 400 А цена АВР на автоматах и на контакторах сравнивается) - начиная с 400 А.

    Дополнительным обоснованием для установки АВР на автоматах при небольших токах могут служить, например:

    • установка АВР в рабочей зоне, где требуется тишина, а контакторы и тиристоры во включенном состоянии могут гудеть;
    • нечастые переключения (1 раз в год);
    • габаритные ограничения;
    • необходимость телеметрического контроля состояния и параметров сети, и управления работой АВР;
    • больший срок службы АВР на автоматах при редких переключениях, т.к., АВР на автоматах потребляют электроэнергию только во время переключений, а контакторы - постоянно во включенном состоянии;
    • лишние деньги.
  5. Номинальный ток АВР

    При токах менее 1 А АВР лучше делать на полупроводниковой аппаратуре. В диапазоне от 1 до 6000 А АВР могут быть как бесконтактными так и контактными.

  6. Число контролируемых вводов.

    В простейших устройствах АВР напряжение питание может контролироваться только на наличие или отсутствие. Но в современных 3-фазных АВР, предназначенных для питания потребителей от промышленной сети 380 В 50 Гц обычно хотя бы один из входов контролируется на минимальный комплект параметров: повышенное/пониженное напряжение, чередование, обрыв, слипание, асимметрия фаз. В 1-фазных простых АВР контроль напряжения выполняется только на понижение входного напряжения. Контроль перенапряжения в сети простыми 1-фазными АВР не отслеживается.

  7. Вид источников электроснабжения АВР

    Наиболее распространено или получает всё большую популярность питание:

    • от трансформаторной подстанции (ТП) (от промышленной сети),
    • от бензогенераторов или от дизель-генераторов,
    • от газогенератора;
    • от аккумуляторных батарей.
     Питание от ТП предполагает наличие напряжения питания на входе в нормальном режиме работы.

      Питание от дизель-генераторов и от бензогенераторов предполагает, как правило, подключение этих агрегатов к резервным или аварийным входам работы, запуск генератора при отключении основного входа. Перед подключением потребителей к питанию от дизель- или бензогенератора такой АВР формирует сигналы для пуска, подпитки топлива, подключения, отключения, остановки, напряжение подпитки аккумулятора бензо-, дизель-генератора.

      Питание от газогенератора может использоваться и как основное, и как резервное. Поэтому, если вход газогенератора используется в качестве резервного, то АВР формирует те же сигналы, что и для дизель-генератора. Дополнительные сигналы управления газогенератороом определяются при заказе устройства АВР.

      Питание от аккумулятора, также, как и от ТП предполагает наличие напряжение на этом входе АВР при нормальном режиме работы. При нормальном режиме работы аккумуляторный вход отключен. Дополнительно АВР может подавать напряжение подпитки на аккумулятор.

Устройства АВР могут быть выполнены в различных видах комплектации аппаратуры отечественного и зарубежного производства: ABB, DEKRaft, General Electric, Legrand, LS Industrial Systems, Schneider Electric, Siemens, TDM, ИЭК, отечественных производителей (возможна и часто оправдана смешанная комплектация)

Конкретные примеры различных устройств АВР серийных и нестандартных Вы можете посмотреть на этой странице ниже и в подразделах.

Ном. токи ящиков и шкафов - от 1 до 6000 А

АВР с учетом

АВР с учетом

Аппаратная часть системы резервирования электроснабжения

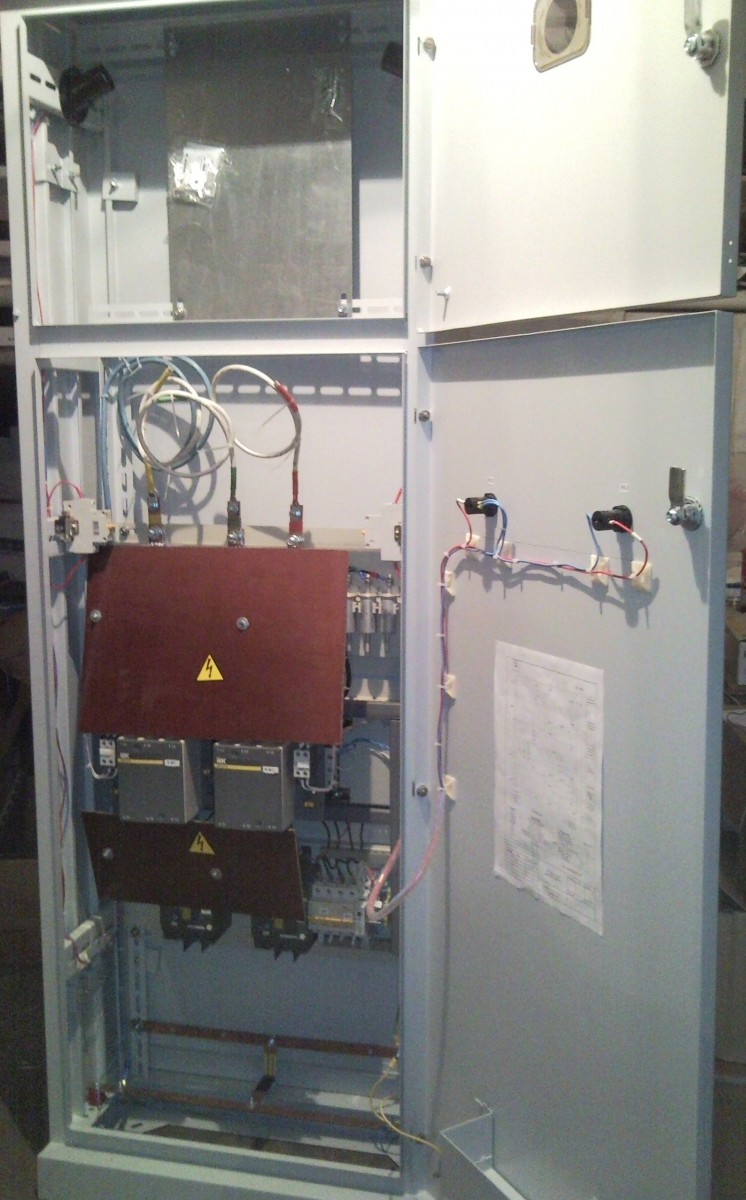

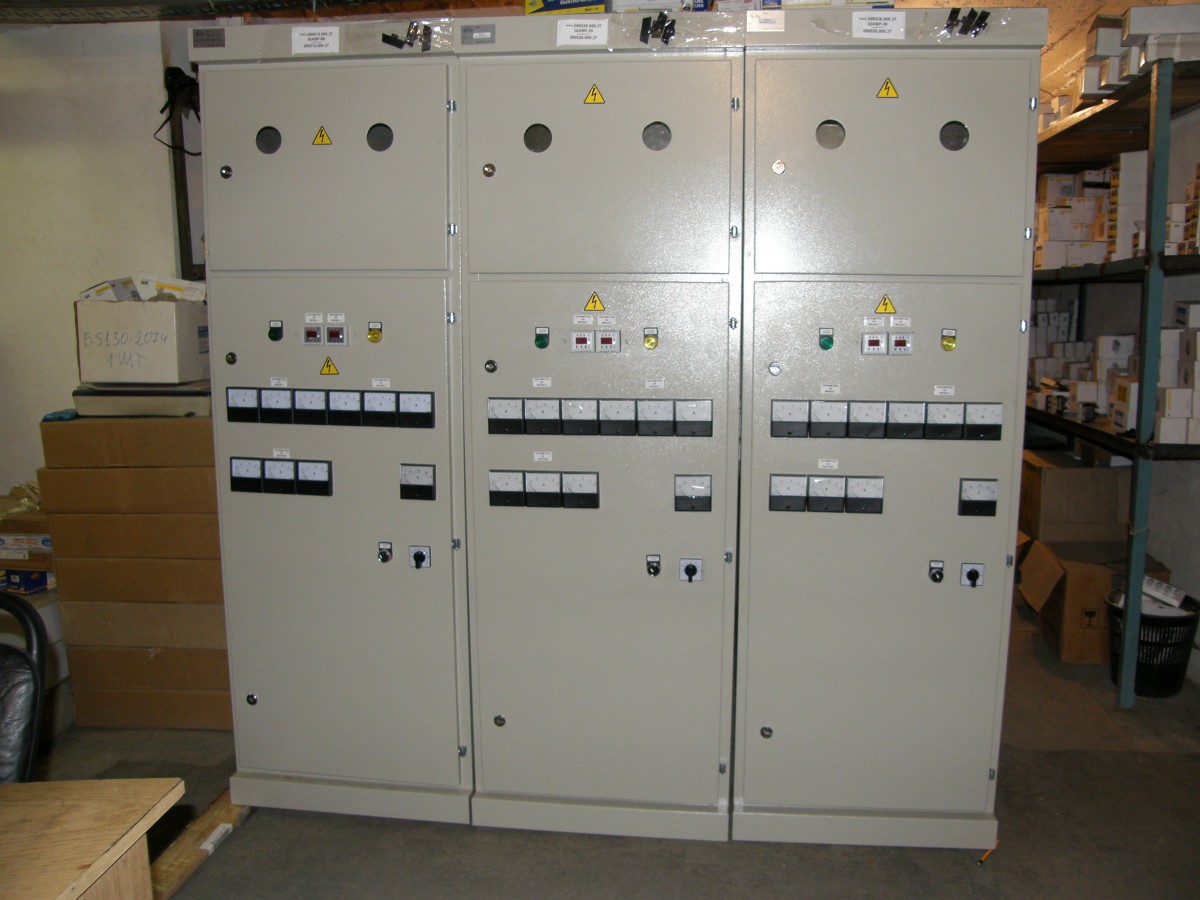

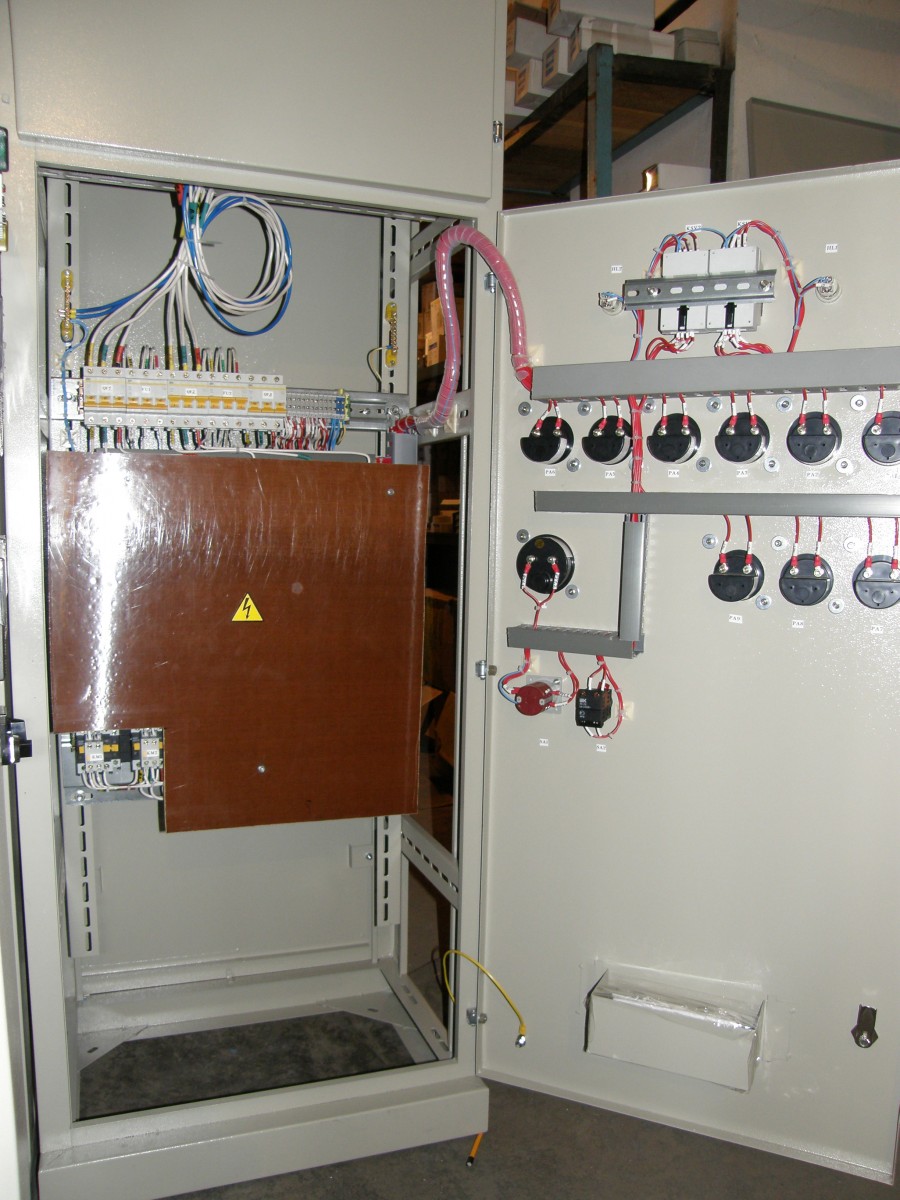

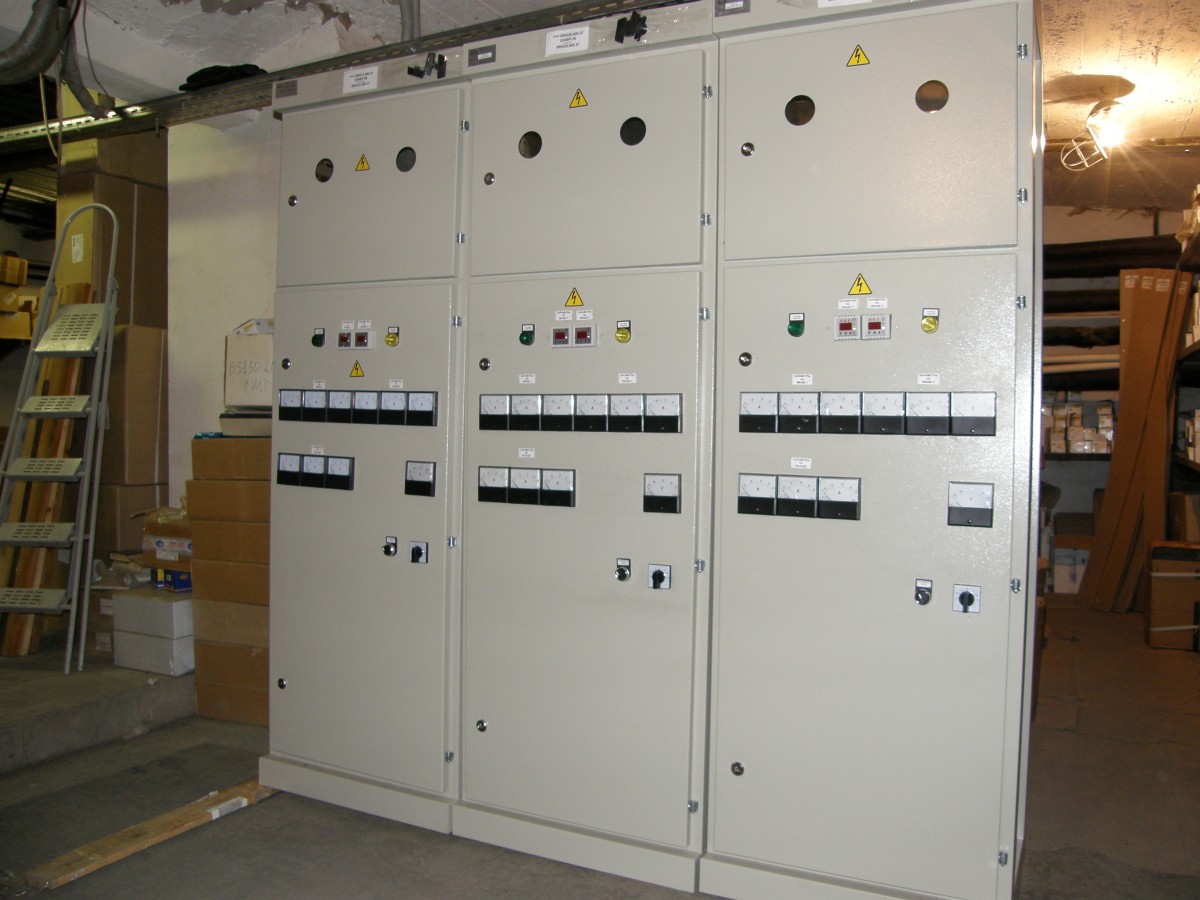

ШАВР ШАВР

ШАВР

ШАВР

4.1 Устройства автоматического включения резерва

4.1.1 Устройство автоматического включения резерва УАВР-БУ(ПУ)8250

TODO:

Структура условного обозначения.

TODO:

Блоки и панели серии УАВР-БУ(ПУ) предназначены для автоматического переключения на резервное питание цепей освещения и силового электрооборудования при исчезновении напряжения нормального питания.

Рис. 4.1.1. Общий вид блока управления УАВР-БУ825Х ХХА2

TODO:

Рис. 4.1.2. Общий вид панели УАВР-ПУ825Х XXX

TODO:

Таблица 4.1.1

Переключение потребителей на нормальное питание осуществляется автоматически при восстановлении напряжения нормального питания. Режим работы -длительный.

4.1.2. Устройство автоматического включения резерва УАВР-ЯУ(ШУ)8000

TODO:

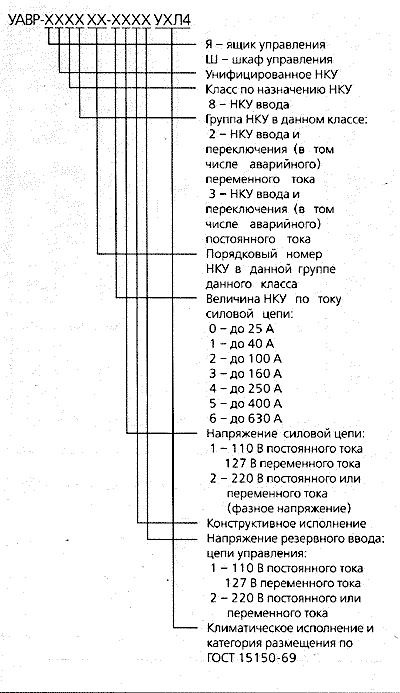

Структура условного обозначения.

TODO:

Ящики и шкафы серии УАВР-ЯУ(ШУ)8000 предназначены для автоматического переключения на резервное питание цепей освещения и силового электрооборудования при исчезновении напряжения нормального питания.

Рис. 4.1.2.1.УАВР-ЯУ8000

TODO:

Переключение потребителей на нормальное питание осуществляется автоматически при напряжения нормального питания.Режим работы - длительный.

Таблица 4.1.2.1

4.1.3. Устройство автоматического включения резерва УАВР-Я8300

TODO:

Структура условного обозначения.

TODO:

Устройства предназначены для автоматического переключения потребителей на резервное питание при исчезновении нормального питания цепей управления, освещения и силового оборудоваия.

Переключение потребителей на нормальное питание осуществляется автоматически (УАВР-Я8301, УАВР-Я8302) при восстановлении напряжения нор-мального питания. Автоматического обратного переключения УАВР-Я8304 не происходит, а осуществляется вручную переключателем на двери ящика. Этим же переключателем оператор может произвольно выбрать фидер, с которого осуществляется питание потребителей. Подключение конкретного ввода к потребителям индицируется на двери ящика.

Рис. 4.1.3.1. Внешний вид и габаритные размеры

TODO:

Конструкция

УАВР-Я8300 представляет собой штампосвар-ную оболочку навесного исполнения с дверью, закрывающейся на замки. На дверь выведена индикация о подключении к нагрузке конкретного ввода. Верхние и нижние крышки ящиков снабжены лючками для ввода и вывода кабелей и проводов.

Внутри оболочки закрепляется съемная панель с установленной на ней соответствующей аппаратурой.

Внешний вид - рис. 4.1.3.1.

Исполнение УАВР по току и габаритные размеры представлены в таблице 4.1.3.1.

Таблица 4.1.3.1

4.1.4. Устройство автоматического включения резерва УАВР-ЩАП

TODO:

Структура условного обозначения.

TODO:

Щитки типа УАВР-ЩАП предназначены для автоматического переключения на резервное питание цепей освещения и силового электрооборудования при исчезновении напряжения нормального питания. Возврат схемы в исходное состояние происходит также автоматически при восстановлении нормального питания.

Схемы щитков имеют два варианта исполнения:

  • с автоматическим выключателем на каждом вводе (устанавливается на панели с аппаратурой);
  • с пакетным выключателем на каждом вводе (устанавливается на двери щитка).

Степень защиты щитков - IP21

Рис. 4.1.4.1. Общий вид

TODO:

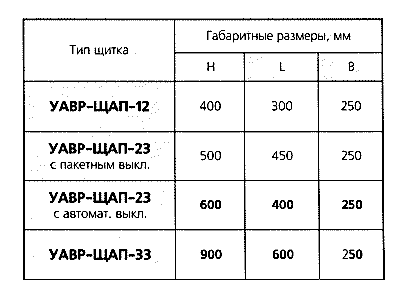

Таблица 4.1.4.1

TODO:
