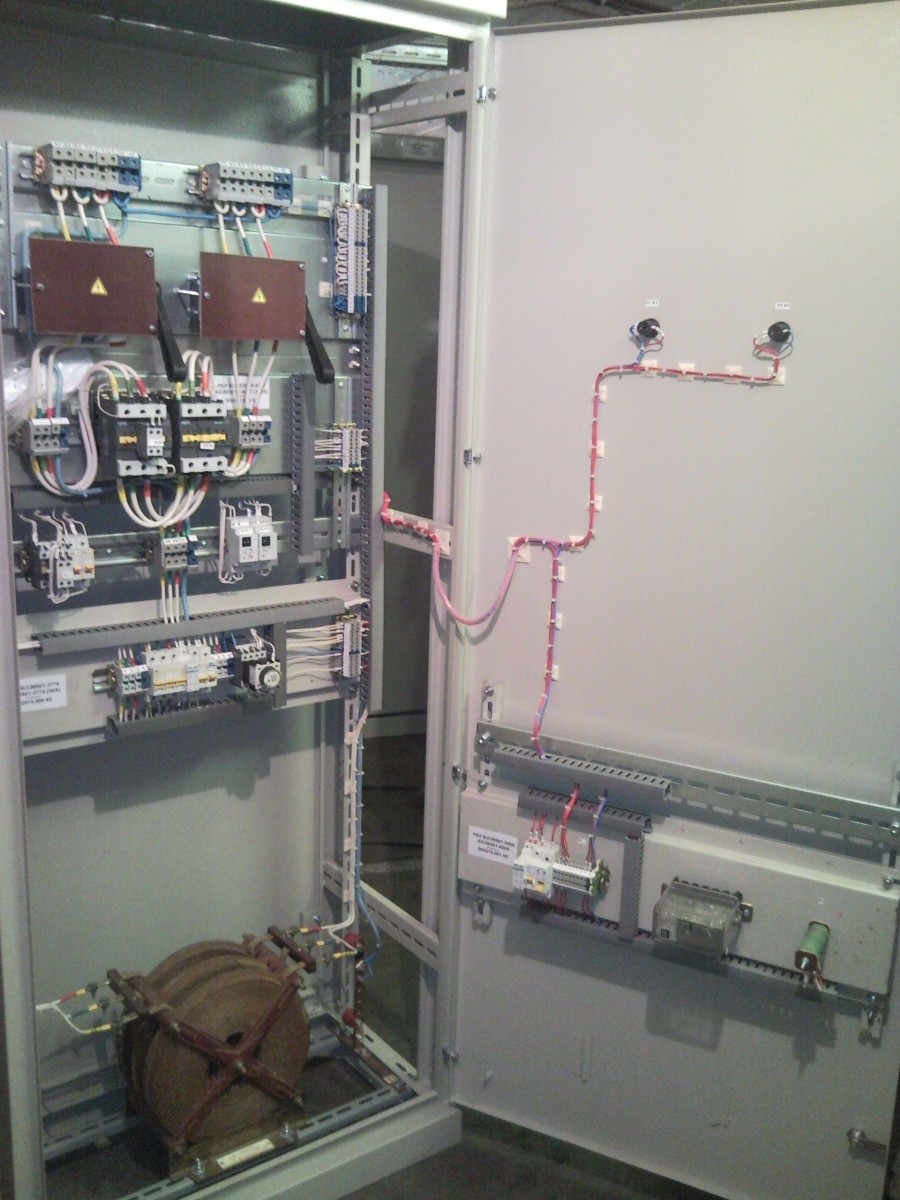

Шкаф вводной, ШОЭ-8331М-3777В сборки РТЗО. Номинальный ток 50А.
|
Предназначен для подключения двух вводов до 120 кв мм, автоматического резервирования при пропадании питания на основном вводе, защиты от перепадов напряжения и тока, формирования управляющих сигналов для шкафов присоединения.
Представленный шкаф ШОЭ-8331М-3777 состоит из комплекта блоков: БОЭ8110-4470 (250А), БОЭ8109М-4070 (100А), БОЭ8301В-3877 (63А), БОЭ 8501-3770, БОЭ9501-0004. Комплект необходимых блоков, включаемых во вводной шкаф определяется проектом и не определяется наименованием шкафа. |

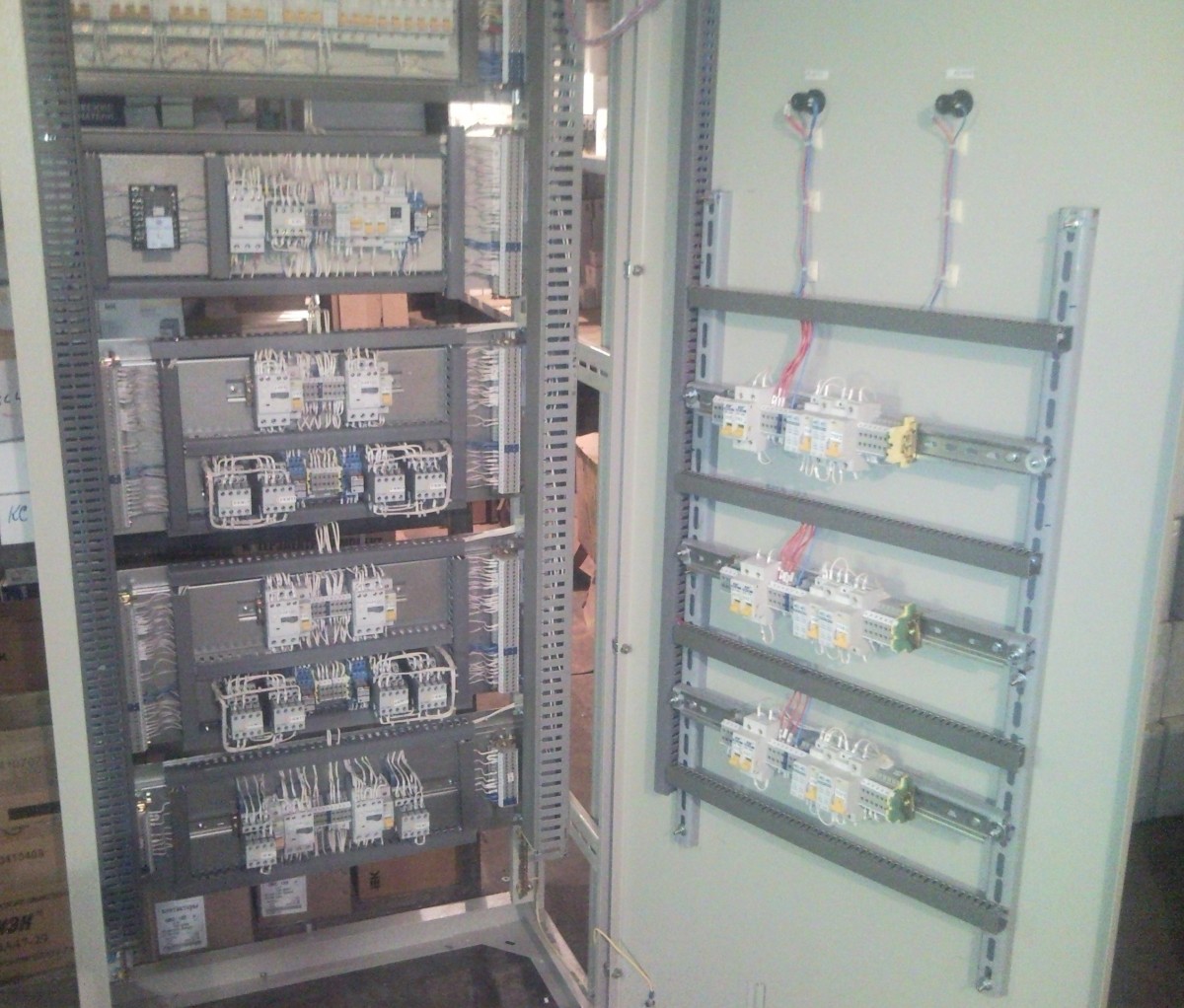

Шкаф присоединения ШО0ЛВ.
|
Представленный шкаф присоединения состоит из комплекта блоков в шкафу: БОЭ8102М, БОЭ5403М, БОЭ5103М, БОЭ5402М и блоков защиты, расположенных на внутренней стороне двери шкафа: БОЭ9523М. |
|
Часть сборки РТЗО исполнения, состоящая из вводного шкафа ШОЭ-8331М-3777В и шкафа присоединения ШО00В (с пятью блоками управления в шкафу) и без блоков управления на двери. |
Комплект РТЗО-88М шкафов управления для станции питьевого водоснабжения
|

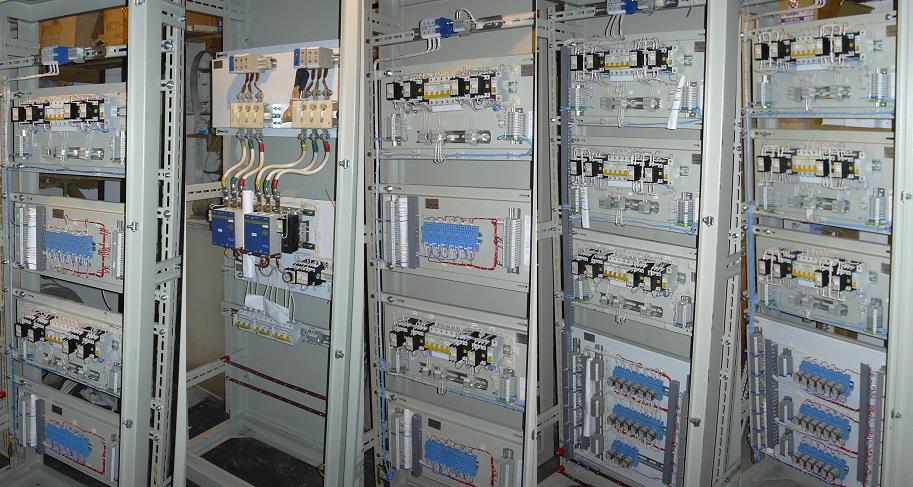

Сборка РТЗО, состоящая из вводного шкафа ШОЭ8332В-4077В и четырёх шкафов присоединения ШО00. |
Назначение сборок РТЗО
Сборки распределительные токового задвижного оборудования серий РТЗО-88М, РТЗО-88В предназначены для питания и управления электродвигателями мощностью до 28 кВт запорной и регулирующей арматуры, а также электроприводами мощностью до 10 кВт механизмов собственных нужд электрических, тепловых и атомных станций, городских и коммунальных хозяйств, промышленных предприятий.
Классификация шкафов РТЗО
В серию сборок РТЗО входят:
- серия шкафов управления задвижками и аппаратурой собственных нужд РТЗО-88В;
- серия шкафов управления задвижками и аппаратурой собственных нужд РТЗО-88М.
Каждая из серий шкафов РТЗО-88В и РТЗО-88М включает:
- шкафы ввода с блоками ввода, питания, защиты и формирования общих сигналов для шкафов присоединения;
- шкафы присоединения с блоками управления электроприводвми запорной и регулирующей арматуры;
- блоки управления электроприводами запорной и регулирующей арматуры мощностью до 10 кВт, а также блоки аналогичного назначения до 28 кВт;
- блоки управления механизмами собственных нужд электрических станций до 10 кВт;
- шкафы промежуточных рядов зажимов.
Технические характеристики РТЗО
Номинальное напряжение переменного тока шкафов ввода и блоков управления, В:
- для внутригосударственных поставок:
- силовых цепей: 380
- цепей управления: 12, 24, 220, 380
- для поставок на экспорт в страны с умеренным и тропическим климатом:
- силовых цепей: 380, 400, 415
- цепей управления: 12, 24, 220, 230, 240, 380, 400, 415
Номинальная частота тока, Гц: 50
Номинальный ток шкафов ввода, А:
- с одним реактором: 50, 63, 80,
- с двумя реакторами: 80, 100.
Номенклатура и дополнительные технические данные шкафов приведены в таблице 5 и таблице 6. Исполнения вводных шкафов по силовой схеме приведены таблице 7. Пример использования вводного шкафа, расположения вольтметров в однорядных и двухрядных щитах, компоновок шкафов присоединений со шкафом ввода приведены таблице 8.
Конструкция
Сборка РТЗО (РТЗО-88В, РТЗО-88М) комплектуется из шкафа ввода и одного или нескольких шкафов присоединений.
Каждый шкаф представляет собой унифицированный металлический корпус, в котором на горизонтальных швеллерах устанавливается соответствующая аппаратура.
Для обслуживания установленной в шкафах аппаратуры предусмотрена одностворчатая дверь, запирающаяся на два замка.
Шкафы ввода без устройства кабельной сборки имеют два исполнения:
- для подвода кабеля снизу;
- для подвода кабеля сверху.
Предусмотрено, что к шкафу ввода без устройства кабеля сборки могут быть подключены четыре кабеля сечения до 150 мм2.
Шкафы ввода с устройством кабельной сборки рассчитаны на универсальный способ подключения кабелей сечением до 185 мм2 в количестве 8-ми кабелей.
На двери шкафа ввода расположено световые индикаторы, сигнализирующие об отключении установленных в шкафу автоматов, а также вольтметр контроля напряжения на шинах щита.
Особенность конструкции шкафов серии РТЗО - блочный принцип размещения аппаратуры. Блок представляет собой металлическую панель, на которой устанавливают аппаратуру одного или двух присоединений с соответствующим монтажом и рядами зажимов выходных цепей. Кроме того, на блоке размещен общий ряд зажимов для присоединения к цепям питания и сигнализации.
В одном шкафу РТЗО-88М возможна установка пяти блоков кроме вводного. В одном шкафу РТЗО-88В возможна установка десяти блоков кроме вводного.
Не допускается одновременная установка блоков на внутренней и внешней стороне двери.
В шкафу ввода РТЗО, РТЗО-88В, РТЗО-88М размещается аппаратура, обеспечивающая автоматическое включение резервного (АВР) питания шин, аппаратура устройства мигающего света, а также реактор для ограничения уровня токов короткого замыкания до 1500А, что обусловлено динамической устойчивостью автоматов типа АП-50, используемых в качестве защитных аппаратов на присоединениях к щиту. В новых сборках используются автоматы новых серий, с токами короткого замыкания не менее 15 кА. Однако реакторы устанавливаются для возможности добавления шкафов присоединения с блоками, использующими автоматы АП-50.
В шкафу присоединения РТЗО, РТЗО-88В, РТЗО-88М размещается релейная и коммутационная аппаратура.
В каждом шкафу присоединения устанавливается блок с выключателямим нагрузки на вводе силовых цепей и на вводе общих шинок сигнализации, что позволяет снимать питание в пределах одного шкафа при проведении ремонтных работ.
В шкафах присоединения может обеспечиваться дополнительная модульность для повышения надёжности работы сборки РТЗО. Для этого шкафы присоединения выполняться в одном из двух вариантов:
- В первом (обычном) варианте каждый шкаф присоединения содержит набор блоков БОЭ. Каждый из блоков устанавливается в конструктив шкафа присоединения. Подключение внешних управляющих и управляемых устройств выполняется через блоки зажимов винтового или пружинного типа.
- Во втором (повышенной работоспособности) варианте каждый шкаф присоединения модульной конструкции содержит набор блоков модульной серии типа БОЭ. Каждый блок устанавливается в конструктив шкафа присоединения. При этом модульная конструкция обеспечивает возможность отключения, снятия, замены любого из блоков БМ без отключения всего шкафа и остальных работающих устройств. Размеры блоков БОЭ модульной конструкции такие же, как у стандартных блоков БОЭ. Поэтому в шкаф присоединения модульной конструкции могут быть установлены и стандартные блоки БОЭ. Однако модульность на уровне блоков при этом не сохраняется.
Сборка шкафов в щит сводится к следующим операциям:
- расстановка шкафов на строительном основании в соответствии с проектом;
- выравнивание шкафов в горизонтальной и вертикальной плоскостях;
- крепление шкафов между собой;
- крепление опорных поясов шкафов к закладным швеллерам, нижние опорные швеллера должны быть приварены к полу здания прерывистым швом длиной 50 мм с шагом не более 200 мм;
- монтаж сигнально-оперативных шин.
Условия эксплуатации
- температура окружающей среды 0oС - 40oС
- высота над уровнем моря не более 2000 м
- Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях разрушающих металл и изоляцию;
- Группа механического исполнения М1 по ГОСТ 17516.1-90.
- Степень защиты-IP31, IP41 по ГОСТ 14254-96. Шкафы устанавливаются в закрытых сухих помещениях. По отдельным проектам сборки шкафом РТЗО могут иметь степень защиты IP54.
- Рабочее положение в пространстве - вертикальное, возможное отклонение от вертикали 5o в любую сторону.
- Требования техники безопасности в соответствии с ГОСТ 12.2.007.0-75.
- Шкафы серии РТЗО соответствуют ГОСТ Р 51321.1-2000.
НКУ серии РТЗО-88М, РТЗО-88В изготовляются:
- отдельными шкафами
- шкафами, предназначенными для комплектования в сборки (щиты)
- отдельными блоками.
Боковые стенки в шкафных щитах устанавливаются только на крайние наружные шкафы.
Изготовление НКУ серии РТЗО-88М, РТЗО-88В производится в соответствии с опросным листом установленной формы, предоставляемым заказчиком (см. приложение 1 и приложение 2).
Типоразмеры шкафов РТЗО
Высота: 2000 или 2200 мм
Ширина: 800 мм
Глубина:
- 400 мм - для одностороннего расположения блоков
- 800 мм - для двухрядного расположения блоков
Размеры блоков БОЭ (БАЭ, БСЭ):
- ширина - 715 или 780 мм
- высота - 150, 200, 300, 400, 500, 600, 700 мм.
Структура условного обозначения
для блоков и вводных шкафов РТЗО
|
А |
Б |
В |
Г |
Д |
ЕЁ |
Ж - ЗИ |
КЛ |
М -Н4 |
Пример обозначения для вводного шкафа: |
Ш |
О |
Э |
8 |
3 |
33 |
В - 40 |
77 |
Н -У4 |
Пример обозначения для блока: |
Б |
О |
Э |
5 |
4 |
01 |
М - 20 |
74 |
Г-У4 |
А - Вид НКУ по конструкции:
Б - вид обслуживания, исполнение по сейсмостойкости:
- О - односторонннее, нормальное;
- А - одностороннее, сейсмостойкость 7 баллов;
- Д - двухстороннее, нормальное;
- АД - двухстороннее, сейсмостойкость 7 баллов
В - область применения: Э - для энергетики
Г - класс НКУ по назначению:
- 5 - управление асинхронными электроприводами и электродвигателями с короткозамкнутым ротором;
- 8 - ввод и распределение электроэнергии;
- 9 - НКУ вспомогательные, общего назначения
Д - группа в классе 5, 8, 9:
- Для группы в классе 5:
- 1 - прямой пуск. Реверса нет. Электрического торможения нет;
- 4 - прямой пуск. Реверс. Торможение противовключением.
- Для группы в классе 8:
- 1 - ввод переменного тока;
- 3 - ввод переменного тока с АВР;
- 5 - распределение электроэнергии с применен ием автоматических выключателей переменного тока;
- 8 - прочие НКУ ввода.
- Для группы в классе 9:
ЕЁ - порядковый номер принципиальной электрической схемы в пределах указанных выше групп
Ж - M или В - обозначение серии РТЗО
ЗИ - исполнение по току (см. таблицу 1)
КЛ - исполнение по напряжению силовой цепи (см. таблицу 2) и цепи управления (см. таблицу 2 и таблицу 3)
М - модификация:
- А, Б, В, Г, Д, Е... - для блоков - по аппаратному составу;
- Б, В, Г, Д, Н - для шкафов - по способу подвода кабелей:
- Б - для подключения только через специальный шкаф кабельной сборки;
- В - для ввода сверху;
- Г - для ввода снизу при наличии устройства кабельной сборки;
- Д - для ввода сверху при наличии устройства кабельной сборки;
- Н - для ввода снизу
Н4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
Структура условного обозначения металлоконструкции шкафа присоединений
АБВГДЕЖ
А - вид конструкции по защищенности: Ш - шкаф
Б - расположение блоков в щитах (шкафах) по обслуживанию:
- О - однорядное (одностороннее);
- Д-двухрядное (двустороннее)
В - наличие вольтметра на блоке ввода шкафа присоединений:
- 0 - нет;
- 1 - имеется один вольтметр (в однорядных щитах на 1-й стороне, в двухрядных-только на 2-й стороне)
- 2 - имеется два вольтметра (по одному с каждой стороны)-только для двухрядных щитов.
Г - количество блоков на двери 1-й стороны шкафа:
- О - блоки отсутствуют;
- Количество условных блоков местного управления БОЭ (БАЭ) 9502 для энергетики или БОЭ 9508 для промышленности или коммунального хозяйства на внешней стороне двери:
- 1-1 шт.
- 2-2 шт.
- 3-3 шт.
- 4-4 шт.
- 5-5 шт.
- Количество блоков с дополнительными автоматическими выключателями БОЭ (БАЭ) 9593 М или 9224 М на внутренней стороне двери:
- И-1 шт.
- К-2 шт.
- Л-3 шт.
- М-4 шт.
- Р-5 шт.
- Т-6 шт.
Д - количество блоков на двери 2-й стороны шкафа (обозначения те же, что и на 1-й стороне шкафа)
Е - способ подвода кабелей:
- В - верхний подвод кабелей;
- Н - нижний подвод кабелей (допускается не указывать) для энергетики (допускается не указывать)
Ж - другие признаки:
- С - сейсмостойкое исполнение на 7 баллов;
- Э - нормальное исполнение;
- К - для промышленности и коммунального хозяйства.
Таблица 1. Исполнение серии РТЗО-88М, РТЗО-88В по току
до 10 А
Первые два знака типового индекса |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
2А |
30 |
I ном, А, присоединения |
0,6 |
0,8 |
1 |
1,25 |
1,6 |
2 |
2,5 |
3,2 |
4 |
5 |
6,3 |
8 |
9 |
10 |
до 100 А
Первые два знака типового индекса |
31 |
32 |
33 |
34 |
35 |
3А |
36 |
37 |
38 |
39 |
40 |
42 |
43 |
44 |
I ном. , А, присоединения |
12,5 |
16 |
20 |
25 |
32 |
36 |
40 |
50 |
63 |
80 |
100 |
160 |
200 |
250 |
Таблица 2. Исполнение серии РТЗО-88М, РТЗО-88В по напряжению силовой цепи
Третий знак типового индекса |
0 |
4 |
7 |
8 |
9 |
Б |
В |
Г |
Д |
Е |
U ном., В, присоединения |
Силовая цепь отсутствует |
~220 50 Гц |
~380 50 Гц |
~440 50 Гц |
~415 50 Гц |
~220 60 Гц |
~380 60 Гц |
~440 60 Гц |
-48 |
-24 |
Таблица 3 Исполнение РТЗО-88М, РТЗО-88В по напряжению цепи управления
Четвертый знак типового индекса |
0 |
4 |
5 |
6 |
7 |
8 |
9 |
Р |
С |
Т |
Д |
Uном., В, присоединения |
Силовая цепь отсутствует |
~220 50 Гц |
~230 50 Гц |
~240 50 Гц |
~380 50 Гц |
~400 50 Гц |
~415 50 Гц |
~220 60 Гц |
~380 60 Гц |
~440 60 Гц |
-48 |
Формулирование заказа
При заказе щитов (шкафов) серии РТЗО-88М, РТЗО-88В необходимо составить:
- А. Опись документов составляется списком в структуре спецификации.
- Б. Таблицу шкафов, входящих в них блоков и технических данных аппаратуры по заказу (см. приложение 1). Таблица шкафов заполняется в следующем порядке:
- Блоки записываются в пределах шкафа, перед перечнем блоков каждого шкафа записывается тип металлоконструкции (в соответствии со структурой условного обозначения) и номер шкафа.
- К переменным данным, указанным в заказе, относятся:
- напряжения ламп сигнализации;
- номинальные токи расцепителей;
- кратность отсечки автоматических выключателей в блоках с набором автоматических выключателей БОЭ (БАЭ) 8504М и БОЭ (БАЭ) 8513.
- Значение тока расцепителей следует указывать после записи типа блока построчно в порядке возрастания позиционных обозначений выключателей.
- Кратность отсечки указывается только в том случае, если она отличается от максимальной.
Допускается записывать перечни блоков по щиту в целом с суммированием одинаковых блоков.
В конце перечня записываются типы металлоконструкций шкафов, за исключением шкафа ввода, с которого начинается перечень.
Рекомендуется в перечне указывать все типовые блоки и аппараты, входящие в шкаф ввода.
Установку блока мигающего света необходимо оговорить особо.
- В. Опросный лист. В нем должно быть указано следующее (см. приложение 2):
- тип металлоконструкции (см. таблицу 9);
- состав шкафов по блокам;
- относительное расположение шкафов в щите и блоков в каждом шкафу и на двери;
- номер шкафа в пределах щита.
В блоках кроме типа и типового индекса под чертой необходимо указывать номинальный ток расцепителя автоматического выключателя.
В случае одновременного заказа нескольких сборок (щитов) первый лист "опросного листа" оформляется с основной надписью по форме 1 ГОСТ 2.104-68, а последующие листы по форме 2а, при этом номер сборки (щита) указывают около каждой сборки (щита).
Комплектность поставки
В комплект поставки входят:
- шкафы согласно опросному листу;
- ключи к дверям;
- ведомость комплекции;
- схемы электрических соединений - 1 комплект;
- паспорт - 1 экз. на партию шкафов не более 15 шт.
Таблица 4. Типоисполнения шкафов серии РТЗО-88, габаритные размеры и масса.
Наименование |
Типоисполнение |
Габаритные размеры |
Масса, кг |
Шкафы ввода |
ШОЭ (ШАЭ) 8331М-8335М ШДЭ (ШАДЭ) 8331М-8335М |
400 800 2000 800 800 2000 |
157 185 |
Шкафы присоединений |
ШОЭ (ШАЭ) 5901М ШДЭ (ШАДЭ) 5901М |
400 800 2000 800 800 2000 |
175 200 |
Шкафы промежуточных рядов зажимов |
ШОЭ (ШАЭ) 9501 ШОЭ (ШАЭ) 9502 ШДЭ (ШАДЭ) 9501 ШДЭ (ШАДЭ) 9502 |
400 600 2000 400 800 2000 600 600 2000 800 800 2000 |
110 130 140 170 |
Шкаф кабельной сборки |
ШОЭ (ШСЭ) 8336 |
400 800 2000 |
110 |
Таблица 5. Номенклатура и технические данные шкафов вводав нормальном и сейсмостойком исполнении на 7 баллов для ТЭС и АЭС
№ п/п |
Особенности принципиальной схемы |
Исполнение шкафа |
Типовой индекс шкафа |
Номинальный ток, А |
Наличие блоков на второй стороне шкафа |
нормальное |
Сейсмост. на 7 баллов |
1 |
С одним реактором и одним автоматическим выключателем (1х50 А) |
ШОЭ8331М |
ШАЭ8331М |
3777Н УХЛ4 |
50 |
- |
3777В УХЛ4 |
3777Б УХЛ4 |
ШДЭ8331М |
ШАДЭ8331М |
3777Н УХЛ4 |
блокировки присоединений |
3777В УХЛ4 |
3777Г УХЛ4 |
устройство кабельной сборки |
3777Д УХЛ4 |
2 |
С одним реактором и двумя автоматическими выключателями (2х50 А) |
ШОЭ8332М |
ШАЭ8332М |
3777Н УХЛ4 |
- |
3777В УХЛ4 |
3777Б УХЛ4 |
ШДЭ8332М |
ШАДЭ8332М |
3777Н УХЛ4 |
блоки присоединений |
3777В УХЛ4 |
3777Г УХЛ4 |
устройство кабельной сборки |
3777Д УХЛ4 |
3 |
С двумя реакторами и двумя автоматическими выключателями (2х50 А) |
ШОЭ8333М |
ШАЭ8333М |
4077Н УХЛ4 |
100 |
- |
4077В УХЛ4 |
4077Б УХЛ4 |
ШДЭ8333М |
ШАДЭ8333М |
4077Н УХЛ4 |
блоки присоединений |
4077В УХЛ4 |
4077Г УХЛ4 |
устройство кабельной сборки |
4077Д УХЛ4 |
4 |
Для питания электроприводов задвижек мощностью 14-28 кВт |
ШОЭ8335М |
ШАЭ8335М |
3877Н УХЛ4 |
63 |
- |
4077Н УХЛ4 |
100 |
3877В УХЛ4 |
63 |
|
100 |
3877Б УХЛ4 |
63 |
4077Б УХЛ4 |
100 |
ШДЭ8335М |
ШАДЭ8335М |
3877Н УХЛ4 |
63 |
блоки присоединений |
4077Н УХЛ4 |
100 |
3877В УХЛ4 |
63 |
4077В УХЛ4 |
100 |
3877Г УХЛ4 |
63 |
устройство кабельной сборки |
4077Г УХЛ4 |
100 |
3877Д УХЛ4 |
63 |
4077Д УХЛ4 |
100 |
5 |
Шкаф кабельной сборки для подключения кабелей сечением больше 150 мм2 |
ШОЭ8336 |
ШСЭ8336 |
ХХХХН УХЛ4 |
- |
- |
ХХХХВ УХЛ4 |
Таблица 6. >Номенклатура и технические данные шкафов ввода в нормальном и сейсмостойком исполнении на 7 баллов для дублированного управления на ~220 В с БЩУ и РЩУ АЭС.
№ п/п |
Особенности принципиальной схемы |
Исполнение шкафа |
Типовой индекс шкафа |
Номинальный ток, А |
Наличие блоков на второй стороне шкафа |
нормальное |
Сейсмост. на 7 баллов |
1 |
С одним реактором и одним автоматическим выключателем (1х50 А), с устройством АВР |
ШОЭ8339М |
ШАЭ8339М |
3777В УХЛ4 |
50 |
- |
3777Б УХЛ4 |
блоки присоединений |
3777В УХЛ4 |
2 |
С одним реактором и одним автоматическим выключателем (1х50 А), с устройством кабельной сборки и устройством АВР |
ШДЭ8339М |
ШАД8339М |
3777Г УХЛ4 |
устройство кабельной сборки |
3777Д УХЛ4 |
3 |
Шкаф кабельной сборки для подключения кабелей сечением больше 150 мм2 |
ШОЭ8336 |
ШСЭ8336М |
ХХХХН УХЛ4 |
- |
- |
ХХХХВ УХЛ4 |
Таблица 7. Исполнения вводных шкафов для ТЭС и АЭС серии РТЗО-88М, РТЗО-88В по силовой схеме
Исполнение вводных шкафов |
Электрическая силовая схема |
Типоисполнение |
Шкафы ввода одностороннего и двухстороннего обслуживания с аппаратурой ввода и АВР с первой стороны |
 |
ШОЭ (ШАЭ, ШДЭ, ШАДЭ) 8331М-37ХХНХХ, 37ХХВХХ ШОЭ (ШАЭ, ШДЭ, ШАДЭ) 8339М-37ХХВХХ |
 |
ШОЭ (ШАЭ, ШДЭ, ШАДЭ) 8332М-37ХХНХ, 37ХХВХХ |
 |
ШОЭ (ШАЭ, ШДЭ, ШАДЭ) 8333М-40ХХНХХ, 40ХХВХХ |
 |
ШОЭ (ШАЭ, ШДЭ, ШАДЭ) 8335М-38ХХНХХ, 38ХХВХХ, 40ХХНХХ, 40ХХВХХ |
Шкаф кабельной сборки |
 |
ШОЭ (ШСЭ) 8336-ХХХХНХХ, ХХХХВХХ |
Шкафы ввода одностороннего обслуживания с устройством кабельной сборки |
 |
ШДЭ (ШАДЭ) 8331М-37ХХГХХ, 37ХХДХХ ШДЭ (ШАДЭ) 8339М-37ХХГХХ, 37ХДХХ |
 |
ШДЭ (ШАДЭ) 8332М-37ХХГХХ, 37ХХДХХ |
Шкафы ввода одностороннего обслуживания с устройством кабельной сборки |
 |
ШДЭ (ШАДЭ) 8333М-40ХХГХХ, 40ХХДХХ |
 |
ШДЭ (ШАДЭ) 8335М-38ХХГХХ, 38ХХДХХ 40ХХГХХ, 40ХХДХХ |
Шкафы ввода одностороннего обслуживания, применяемые только со шкафом кабельной сборки |
 |
ШОЭ (ШАЭ) 8331М-37ХХБХХ ШОЭ (ШАЭ) 8339-37ХХБХХ |
 |
ШОЭ (ШАЭ) 8332М-37ХХБХХ |
 |
ШОЭ (ШАЭ) 8333М-40ХХБХХ |
 |
ШОЭ (ШАЭ) 8335М-38ХХБХХ 40ХХБХХ |
Примечание. Силовые схемы шкафов ввода в сейсмостойком исполнении ШСЭ, ШСДЭ аналогичны схемам шкафов в нормальном исполнении.
Таблица 8. Примеры использования вводного шкафа, расположения вольтметров в однорядных и двухрядных щитах, компоновок шкафов присоединений со шкафом ввода
Наименование и электрическая силовая схема щита |
а) Щит однорядный со шкафом ввода с одним автоматическим выключателем

|
б) Щит однорядный со шкафом ввода с двумя автоматическими выключателями

|
в) Щит однорядный со шкафом ввода с двумя автоматическими выключателями и щит однорядный без шкафа ввода
Щит со шкафом ввода |
Щит без шкафа ввода |

|
г) Щит двухрядный со шкафом ввода с двумя автоматическими выключателями

|
Таблица 9. Характеристика конструкции и тип металлоконструкции шкафа присоединений
Характеристика конструкции |
Тип металлоконструкции шкафа присоединений |
Вид НКУ по защищенности |
Защищенное (шкаф) |
Расположение блоков в НКУ |
Однорядное (глубиной 400 мм) |
Двухрядное (глубиной 800 мм) |
Способ подвода кабелей |
снизу |
сверху |
снизу |
сверху |
Необходимость установки вольтметра |
с 1-ой стороны |
нет |
да |
нет |
да |
нет |
нет |
да |
нет |
нет |
да |
с 2-ой стороны |
нет |
нет |
нет |
нет |
нет |
да |
да |
нет |
да |
да |
Необходимость установки на двери шкафа условных блоков с аппаратами местного управления на внешней стороне двери (дверей) или блоков с дополнительными автоматическими выключателями (на внутренней стороне дверей). |
без блоков на 1-й и 2-й стороне |
Ш000 |
Ш010 |
Ш000В |
Ш01В |
ШД000 |
ШД100 |
ШД200 |
ШД000В |
ШД100В |
ШД200В |
Только на первой стороне шкафа |
Блоков с аппаратами местного управления на фасадной стороне двери БОЭ (БАЭ) 9502М БОЭ 9508 |
1шт |
Ш001 |
Ш011 |
Ш001В |
Ш01В |
ШД010 |
ШД110 |
ШД210 |
ШД010В |
ШД110В |
ШД210В |
2 шт |
Ш002 |
Ш012 |
Ш002В |
Ш01В |
ШД020 |
ШД120 |
ШД220 |
ШД020В |
ШД120В |
ШД220В |
3 шт |
Ш003 |
Ш013 |
Ш003В |
Ш01В |
ШД030 |
ШД130 |
ШД230 |
ШД030В |
ШД130В |
ШД230В |
4 шт |
Ш004 |
Ш014 |
Ш004В |
Ш01В |
ШД040 |
ШД140 |
ШД240 |
ШД040В |
ШД140В |
ШД240В |
5 шт |
Ш005 |
Ш015 |
Ш005В |
Ш01В |
ШД050 |
ШД150 |
ШД250 |
ШД050В |
ШД150В |
ШД250В |
Блоков с автоматическими выключателями на внутренней стороне двери БОЭ (БАЭ) 9523М; БОЭ (БАЭ) 9524 |
1 шт |
Ш00И |
Ш01И |
Ш00ИВ |
Ш01ИВ |
ШД0И0 |
ШД1И0 |
ШД2И0 |
ШД0И0В |
ШД1И0В |
ШД2И0В |
2 шт |
Ш00К |
Ш01К |
Ш00КВ |
Ш01КВ |
ШД0К0 |
ШД1К0 |
ШД2К0 |
ШД0К0В |
ШД1К0В |
ШД2К0В |
3 шт |
Ш00Л |
Ш01Л |
Ш00ЛВ |
Ш01ЛВ |
ШД0Л0 |
ШД1Л0 |
ШД2Л0 |
ШД0Л0В |
ШД1Л0В |
ШД2Л0В |
4 шт |
Ш00М |
Ш01М |
Ш00МВ |
Ш01МВ |
ШД0М0 |
ШД1М0 |
ШД2М0 |
ШД0М0В |
ШД1М0В |
ШД2М0В |
5 шт |
Ш00Р |
Ш01Р |
Ш00РВ |
Ш01РВ |
ШД0Р0 |
ШД1Р0 |
ШД2Р0 |
ШД0Р0В |
ШД1Р0В |
ШД2Р0В |
6 шт |
Ш00Т |
Ш01Т |
Ш00ТВ |
Ш01ТВ |
ШД0Т0 |
ШД1Т0 |
ШД2Т0 |
ШД0Т0В |
ШД1Т0В |
ШД2Т0В |
Только на второй стороне шкафа |
Блоков с аппаратами управления на внешней стороне двери БОЭ (БАЭ) 9502 БОЭ 9508 |
1 шт |
- |
- |
- |
- |
ШД001 |
ШД101 |
ШД201 |
ШД001В |
ШД101В |
ШД201В |
2 шт |
- |
- |
- |
- |
ШД002 |
ШД102 |
ШД202 |
ШД002В |
ШД102В |
ШД202В |
3 шт |
- |
- |
- |
- |
ШД003 |
ШД103 |
ШД203 |
ШД003В |
ШД103В |
ШД203В |
4 шт |
- |
- |
- |
- |
ШД004 |
ШД104 |
ШД204 |
ШД004В |
ШД104В |
ШД204В |
5 шт |
- |
- |
- |
- |
ШД005 |
ШД105 |
ШД205 |
ШД005В |
ШД105В |
ШД205В |
Блоков с автоматическими выключателями на внутренней стороне двери БОЭ (БАЭ) 9523М; БОЭ (БАЭ) 9524М |
1 шт |
- |
- |
- |
- |
ШД00И |
ШД10И |
ШД20И |
ШД00ИВ |
ШД10ИВ |
ШД20ИВ |
2 шт |
- |
- |
- |
- |
ШД00К |
ШД10К |
ШД20К |
ШД00КВ |
ШД10КВ |
ШД20КВ |
3 шт |
- |
- |
- |
- |
ШД00Л |
ШД10Л |
ШД20Л |
ШД00ЛВ |
ШД10ЛВ |
ШД20ЛВ |
4 шт |
- |
- |
- |
- |
ШД00М |
ШД10М |
ШД20М |
ШД00МВ |
ШД10МВ |
ШД20МВ |
5 шт |
- |
- |
- |
- |
ШД00Р |
ШД10Р |
ШД20Р |
ШД00РВ |
ШД10РВ |
ШД20РВ |
6 шт |
- |
- |
- |
- |
ШД00Т |
ШД10Т |
ШД20Т |
ШД00ТВ |
ШД10ТВ |
ШД20ТВ |
Характеристика конструкции |
Тип металлоконструкции шкафа присоединений |
Вид НКУ по защищенности |
Защищенное (шкаф) |
Расположение блоков в НКУ |
Однорядное (глубиной 400 мм) |
Двухрядное (глубиной 800 мм) |
Способ подвода кабелей |
снизу |
сверху |
с 1-ой стороны |
нет |
нет |
да |
нет |
нет |
да |
с 2-ой стороны |
нет |
да |
да |
нет |
да |
да |
На обеих сторонах шкафа для двухрядных щитов |
Вместо "Х" необходимо вписывать количество блоков местного управления (1,2,3,4 или 5) или букву (И, К, Л, М, Р, Т) по количеству блоков с дополнительными автоматическими выключателями на двери на 1-ой стороне шкафа. То же-на 2-ой стороне шкафа. |
ШД00ХХ |
ШД1ХХ |
ШД2ХХ |
ШД0ХХВ |
ШД1ХХВ |
ШД2ХХВ |
Номенклатура шкафов ввода.
№ |
Отличительные особенности |
Тип шкафа |
Ном. ток, А |
Конструктивные особенности |
Подвод кабеля |
Габариты, мм |
высота |
ширина |
глубина |
1 |
С одним реактором и одним выключателем для однорядных сборок |
ШОЭ8331В |
50, 100 |
Без устройства кабельной сборки |
Сверху снизу |
2000 |
800 |
400 |
ШОЭ8337В |
2200 |
ШОЭ8343В |
С устройством кабельной сборки |
Универсально |
2000 |
1200 |
ШОЭ8349В |
2200 |
2 |
С одним реактором и двумя выключателями для однорядных сборок |
ШОЭ8332В |
50 |
Без устройства кабельной сборки |
Сверху снизу |
2000 |
800 |
400 |
ШОЭ8338В |
2200 |
ШОЭ8344В |
- |
С устройством кабельной сборки |
Универсально |
2000 |
1200 |
ШОЭ8350В |
2200 |
3 |
С двумя реакторами и двумя выключателями для однорядных сборок |
ШОЭ8333В |
100 |
Без устройства кабельной сборки |
Сверху снизу |
2000 |
800 |
400 |
ШОЭ8339В |
2200 |
ШОЭ8345В |
100 |
С устройством кабельной сборки |
Универсально |
2000 |
1200 |
ШОЭ8351В |
2200 |
4 |
С двумя реакторами и четырьмя выключателями для однорядных сборок |
ШОЭ8334В |
100 |
Без устройства кабельной сборки |
Сверху снизу |
2000 |
800 |
400 |
ШОЭ8340В |
2200 |
ШОЭ8346В |
С устройством кабельной сборки |
Универсально |
2000 |
1200 |
ШОЭ8352В |
2200 |
5 |
С одним реактором и одним выключателями для двухрядных сборок |
ШДЭ8331В |
50, 100 |
Без устройства кабельной сборки |
Сверху снизу |
2000 |
800 |
800 |
ШДЭ8337В |
2200 |
ШДЭ8343В |
50, 100 |
С устройством кабельной сборки |
Универсально |
2000 |
ШДЭ8349В |
2200 |
6 |
С одним реактором и двумя выключателями для двухрядных сборок |
ШДЭ8332В |
50 |
Без устройства кабельной сборки |
Сверху снизу |
2000 |
800 |
800 |
ШДЭ8338В |
2200 |
ШДЭ8344В |
50 |
С устройством кабельной сборки |
Универсально |
2000 |
ШДЭ8350В |
2200 |
7 |
С двумя реакторами и двумя выключателями для двухрядных сборок |
ШДЭ8333В |
100 |
Без устройства кабельной сборки |
Сверху снизу |
2000 |
800 |
800 |
ШДЭ8339В |
2200 |
ШДЭ8345В |
С устройством кабельной сборки |
Универсально |
2000 |
ШДЭ8351В |
2200 |
8 |
С двумя реакторами и четырьмя выключателями для двухрядных сборок |
ШДЭ8334В |
100 |
Без устройства кабельной сборки |
Сверху снизу |
2000 |
800 |
800 |
ШДЭ8340В |
2200 |
ШДЭ8346В |
100 |
С устройством кабельной сборки |
Универсально |
2000 |
ШДЭ8352В |
2200 |
Типоразмеры шкафов ввода.
№ п/п |
Конструктивные особенности |
Высота, мм |
Ширина, мм |
Глубина, мм |
1 |
Однорядный шкаф без устройства кабельной сборки |
2000 2200 |
800 |
400 |
2 |
Однорядный с устройством кабельной сборки |
1200 |
3 |
Двурядный в том числе с устройством кабельной сборки |
800 |
800* |
- При отсутствии устройства кабельной сборки во втором ряду устанавливаются блоки присоединений.
Таблица 10. Номенклатура шкафов промежуточных рядов зажимов
Тип |
Количество зажимов |
Количество торцевых колодок |
Габариты, мм |
высота |
ширина |
глубина |
ШОЭ9501В |
520 |
36 |
2000 |
600 |
400 |
ШОЭ9502В |
780 |
54 |
800 |
ШОЭ9503В |
600 |
40 |
2200 |
600 |
ШОЭ9504В |
900 |
60 |
800 |
ШДЭ9501В |
1040 |
72 |
2000 |
600 |
800 |
ШДЭ9502В |
1560 |
108 |
800 |
ШДЭ9503В |
1200 |
80 |
2200 |
600 |
ШДЭ9504В |
1800 |
120 |
800 |
ПРИЛОЖЕНИЕ 1. Пример заполнения таблицы щита двухрядного Н701
Обозначение |
Наименование |
Количество |
Примечание № шкафа |
|
ШОЭ88332М-3777 В |
1 |
1 |
|
БОЭ8111М-4070 |
1 |
1 |
|
БОЭ8301М-3877А |
1 |
1 |
|
БОЭ8502М-3774А |
1 |
1 |
|
Реактор |
1 |
1 |
|
АС 12015 U=220 |
1 |
1 |
|
БОЭ9501М-0004 |
1 |
1 |
|
БОЭ8102М-3674А |
5 |
2, 3, 4 |
|
БОЭ8102М-3674Б |
2 |
2, 1 |
|
БОЭ5405М-2274Б-22 |
7 |
1, 2 |
|
БОЭ5405М-2274Б-26 |
5 |
1, 2 |
|
БОЭ5405М-2264Б-28 |
3 |
1, 2 |
|
БОЭ9502М-0004 |
5 |
2 |
|
БОЭ9523М-0004 |
5 |
2 |
|
БОЭ5403М-2674Б-26 |
1 |
3 |
|
БОЭ5403М-2874Б-30 |
1 |
3 |
|
БОЭ5403М-2274Б-22 |
4 |
3, 4 |
|
БОЭ5403М-2274Б-26 |
4 |
3, 4 |
|
БОЭ5403М-2874Б-28 |
2 |
3 |
|
БОЭ5403М-2674Б-26 |
1 |
3 |
|
БОЭ5403М-2274Б-28 |
1 |
4 |
|
БОЭ9503М-0004 |
3 |
4 |
|
БОЭ5406М-2874Б-28 |
1 |
4 |
|
БОЭ5406М-2674Б-28 |
2 |
4 |
|
АС 12015 U=48 |
6 |
2, 3, 4 |
|
ШД205РВ |
1 |
2 |
|
ШДОВ |
2 |
3, 4 |
|
|
|
|
|
Пример |
|
|
|
|
|
|
Изм. |
Лист |
N докум. |
Подпись |
Дата |
Разраб. |
|
|
|
Щит двухрядный Н701 Таблица |
Лит. |
Лист |
Листов |
Проверил |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Н. контр. |
|
|
|
Утвердил |
|
|
|
ПРИЛОЖЕНИЕ 2. Пример заполнения опросного листа. Щит двухрядный Н701
Сторона щита |
1 сторона |
Наименование щита |
Н701 |
Тип металлоконструкции |
ШДЭ 8332М-3777В |
ШДОБРВ |
ШДОВ |
ШДОВ |
Порядковый № шкафа |
1 |
2 |
3 |
4 |
Тип блока |
БОЭ8111М-4070/100,0 А |
Блок на двери |
БОЭ8102М-3674А/40,0 А |
Блок на двери |
БОЭ8102М-3574А/40,0 А |
БОЭ8102М-3574А/40,0 А |
БОЭ8301М-3877А/63,0 |
БОЭ9501М-0004 |
БОЭ5405М-2274Б/1,6 А; 22/1,6 А |
БОЭ9502М-0004 |
БОЭ5403М-2474Б/2,5 А; 26/4,0 А |
БОЭ5403М-2874Б/1,6 А; 28/6,3 А |
Тип блока |
БОЭ8502М-3774А/50,0 А |
|
БОЭ5405М-2274Б/1,6 А; 26/4,0 А |
БОЭ9502М-0004 |
БОЭ5403М-2874Б/6,3 А; 30/10,0 А |
БОЭ5403М-2274Б/1,6 А; 26/4,0 А |
БОЭ5405М-2274Б/1,6 А; 26/4,0 А |
БОЭ9502М-0004 |
БОЭ5403М-2274Б/1,6 А; 22/1,6 А |
БОЭ9503М-0004 |
Реактор |
БОЭ5405М-2274Б/1,6 А; 22/1,6 А |
БОЭ9502М-0004 |
БОЭ5403М-2474Б/1,6 А; 26/4,0 А |
БОЭ9503М-0004 |
БОЭ5405М-2274Б/4,0 А; 22/6,3 А |
БОЭ9502М-0004 |
БОЭ5403М-2474Б/1,6 А; 26/4,0 А |
БОЭ9503М-0004 |
Сторона щита |
2 сторона |
Порядковый № шкафа |
1 |
2 |
3 |
4 |
Тип блока |
БОЭ8102М-3574Б/40,0 А |
|
БОЭ8102М-3574Б/40,0 А |
Блок на двери |
БОЭ8102М-3574А/40,0 А |
БОЭ8102М-3574А/40,0 А |
БОЭ5406М-2274Б/1,6 А; 22/1,6 А |
БОЭ5405М-22746Б/1,6 А; 22/1,6 А |
БОЭ9523М |
БОЭ5403М-2274Б/1,6 А; 22/1,6 А |
БОЭ5403М-2274Б/1,6 А; 22/1,6 А |
БОЭ5405М-2274Б,/1,6 А; 26/4,0 А |
БОЭ5405М-2274Б/1,6 А; 26/4,0 А |
БОЭ9523М |
БОЭ5403М-2874Б/6,3 А; 28/6,3 А |
БОЭ5403М-2274Б/1,6 А; 22/1,6 А |
БОЭ5405М-2274Б/1,6 А; 22/1,6 А |
БОЭ5405М-2274Б/1,6 А; 26/4,0 А |
БОЭ9523М |
БОЭ5403М-2874Б/6,3 А; 28/6,3 А |
БОЭ5406М-2674Б/4,0 А; 28/6,3 А |
БОЭ5405М-2274Б/1,6 А; 22/1,6 А |
БОЭ5405М-2274Б/1,6 А; 22/1,6 А |
БОЭ9523М |
БОЭ5403М-2674Б/4,0 А; 26/4,0 А |
БОЭ5406М-2674Б/4,0 А; 28/6,3 А |
БОЭ5405М-2674Б/4,0 А; 28/6,3 А |
БОЭ5405М-2674Б/4,0 А; 28/6,3 А |
БОЭ9523М |
БОЭ5403М-2274Б/1,6 А; 26/4,0 А |
БОЭ5406М-2674Б/4,0 А; 28/6,3 А |
Заводской № |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ГОСТ (ТУ) ТУ 16-536.024-75
