ЯЩИКИ ВВОДНО-УЧЕТНЫЕ СЕРИИ ЯВУ-4, ЯВУ-5

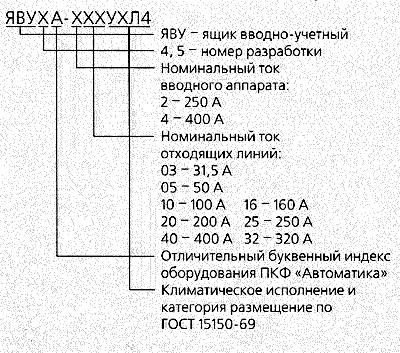

Структура условного обозначения.

Ящики ЯВУ предназначены для приема и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц, а также для защиты отходящей линии при перегрузках и токах короткого замыкания.

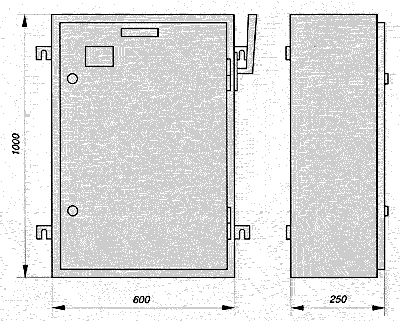

Рис. 6.1.1. Габаритные размеры ящика вводноучетного серии ЯВУ-4(5)А

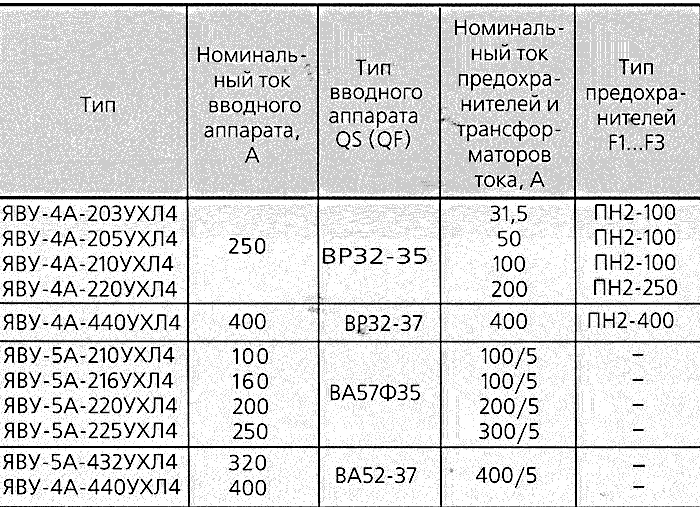

Таблица 6.1.1

просмотреть таблицу

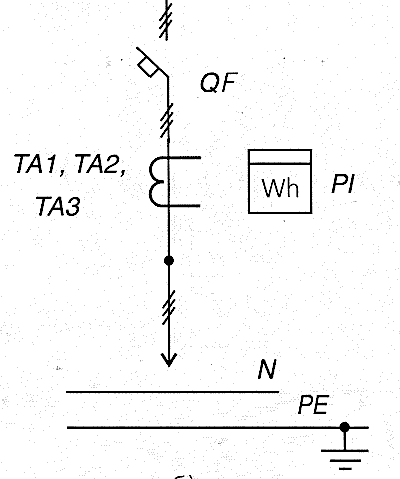

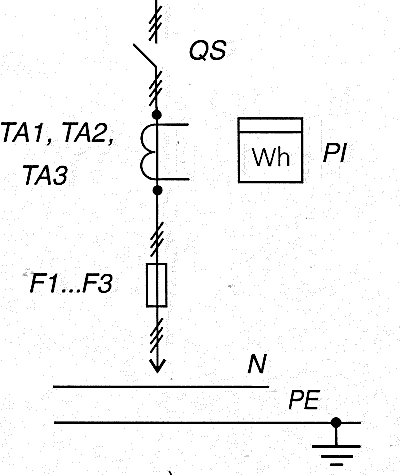

Рис. 6.1.2. а) схема электрическая ЯВУ-4А

б)схема электрическая ЯВУ-5А

ЩИТОК ГАРАЖНЫЙ ЯВУ-1Г-40УХЛ4

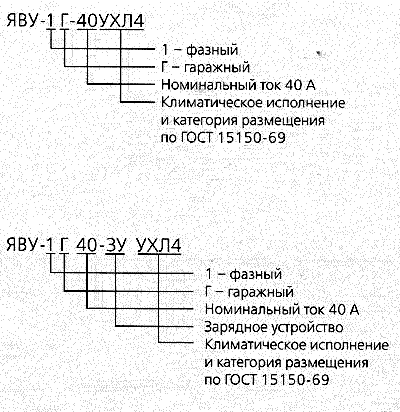

Структура условного обозначения.

Щиток гаражный навесной предназначен для приёма и учёта электроэнергии напряжением 220В и понижения напряжения до 12В (24,36,42)6 , а также для защиты отходящих линий при перегрузках, токах короткого замыкания в индивидуальных гаражах.

Комплектуется однофазным счётчиком 10-40А вводным и линейными автоматами (до 5 гр.) и понижающим трансформатором 220/12(24,36,42)6.

Принципиальная электрическая схема показана на рис. 6.2.3.

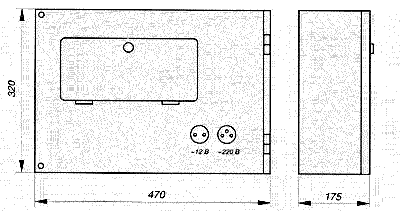

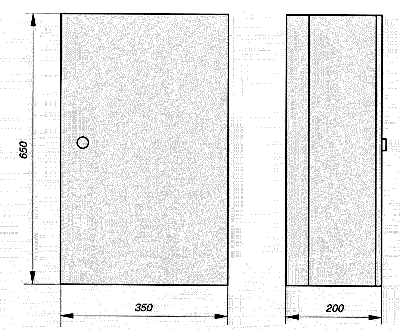

Рис. 6.2.1. Габаритные размеры щитка гаражного ЯВУ-1Г-40УХЛ4

ЩИТОК ГАРАЖНЫЙ С ЗАРЯДНЫМ УСТРОЙСТВОМ ЯВУ1Г-40-ЗУ УХЛ4

Щиток гаражный навесной предназначен для приёма и учёта электроэнергии напряжением 2206, понижения напряжения до 12(24,36,42)6 и зарядки аккумуляторных батарей напряжением 12В ёмкостью до 60 А/час, а также для защиты отходящих линий при перегрузках, токах короткого замыкания в индивидуальных гаражах.

Комплектуется однофазным счётчиком 10-40А, вводным и линейными автоматами (до 5 шт.), понижающим трансформатором 220/12(24,36,42)6, зарядным устройством.

Принципиальная электрическая схема показана на рис. 6.2.4.

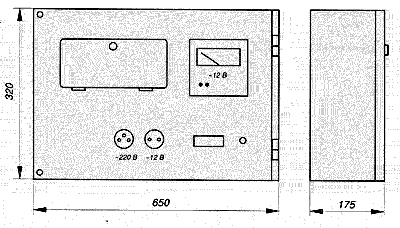

Рис. 6.2.2. Габаритные размеры щитка гаражного ЯВУ1Г-40-ЗУ УХЛ4.

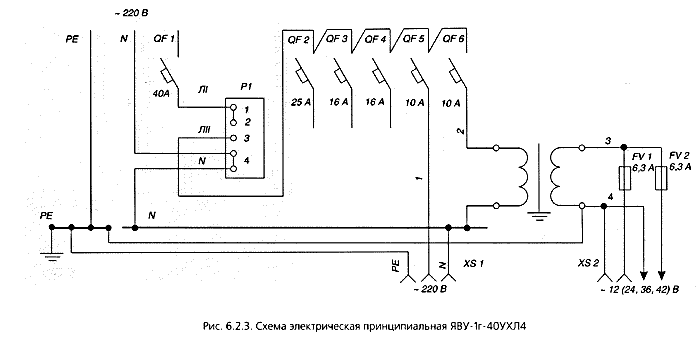

Рис. 6.2.3. Схема электрическая принципиальная ЯВУ-1г-40УХЛ4

просмотреть рисунок

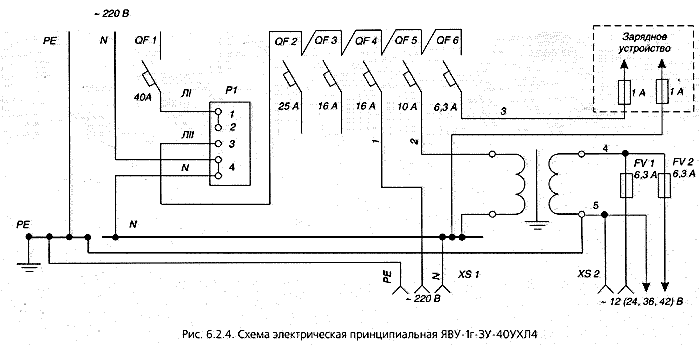

Рис. 6.2.4. Схема электрическая принципиальная ЯВУ-1г-ЗУ-40УХЛ4

просмотреть рисунок

ЩИТКИ КОТТЕДЖНЫЕ ЯВУ-01К-40УЗ

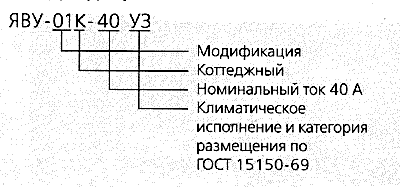

Структура условного обозначения.

Предназначен для приёма, учёта и распределения электроэнергии напряжением 380/220В, а также для защиты отходящих линий при перегрузках, токах короткого замыкания и защиты людей от поражения электрическим током при контакте с доступными проводящими частями электроустановки в индивидуальных жилых домах.

Комплектуется 3-фазным счётчиком прямого включения 10-40А, вводным и линейными автоматами (до б шт. - однофазных и одного - 3-фазных), УЗО электромеханического типа.

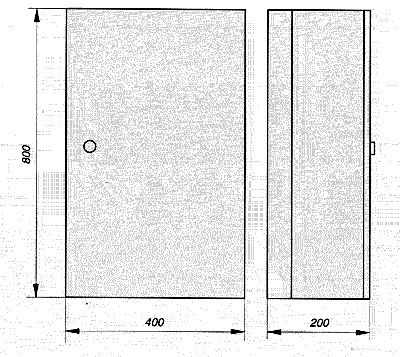

Рис. 6.2.5. Габаритные размеры щитка коттеджного ЯВУ-01К-40УЗ.

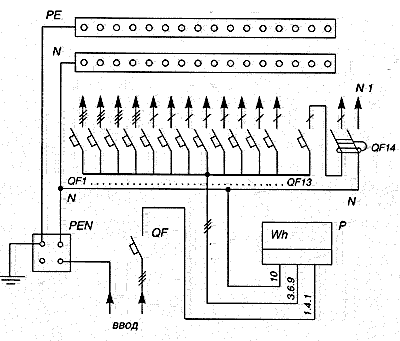

Рис. 6.2.7. Схема электрическая принципиальная ЯВУ-01К-40УЗ

ЩИТКИ КОТТЕДЖНЫЕ ЯВУ-ОЗК-80УЗ

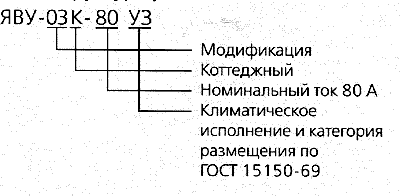

Структура условного обозначения.

Предназначены для приёма, учёта и распределения электроэнергии напряжением 380/220В, а также для защиты отходящих линий при перегрузках, токах короткого замыкания и защиты людей от поражения электрическим током при контакте с доступными проводящими частями электроустановки в индивидуальных жилых домах. Комплектуется 3-фазным счётчиком прямого включения 50-100А, вводными и линейными автоматами (до 9 шт. - однофазных и 4 шт. - 3-фазных), УЗО электромеханического типа.

Рис. 6.2.6. Габаритные размеры ЯВУ-ОЗК-80УЗ.

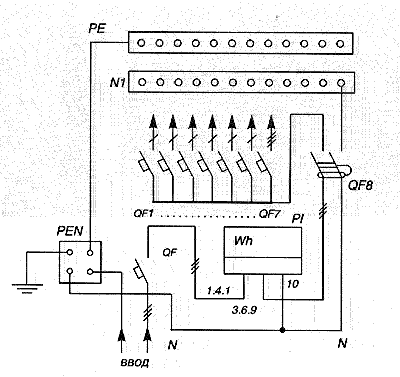

Рис. 6.2.8. Схема электрическая принципиальная ЯВУ-ОЗК-80УЗ

ЯЩИКИ СЕРИИ ЯВ-РУСМ8000

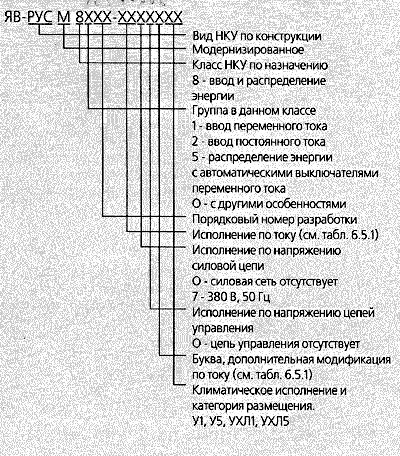

Структура условного обозначения.

Устройства комплектные низковольтные ЯВ -РУСМ8000 предназначены для ввода, распределения и учета электроэнергии в средах с повышенной запыленностью (невзрывоопасных) и влажностью.

Рис. 6.5.1. Общий вид ящика.

Ящики каждого типоисполнения имеют сварную конструкцию корпуса с крышкой на петлях, фиксируемой винтовыми соединениями.

Аппаратура устанавливается в ящике на специальной панели, либо на крышке с внутренней стороны. Ввод/вывод внешних проводников осуществляется через съемные крышки с сальниками.

(Количество и проходной диаметр сальников оговаривается в заказе).

Каждый ящик имеет внутреннее и наружное заземляющее устройство.

Ящики поставляются для отдельной установки навесного исполнения.

По согласованию с предприятием - изготовителем возможно изготовление распределительных щитов, скомплектованных из типовых ящиков.

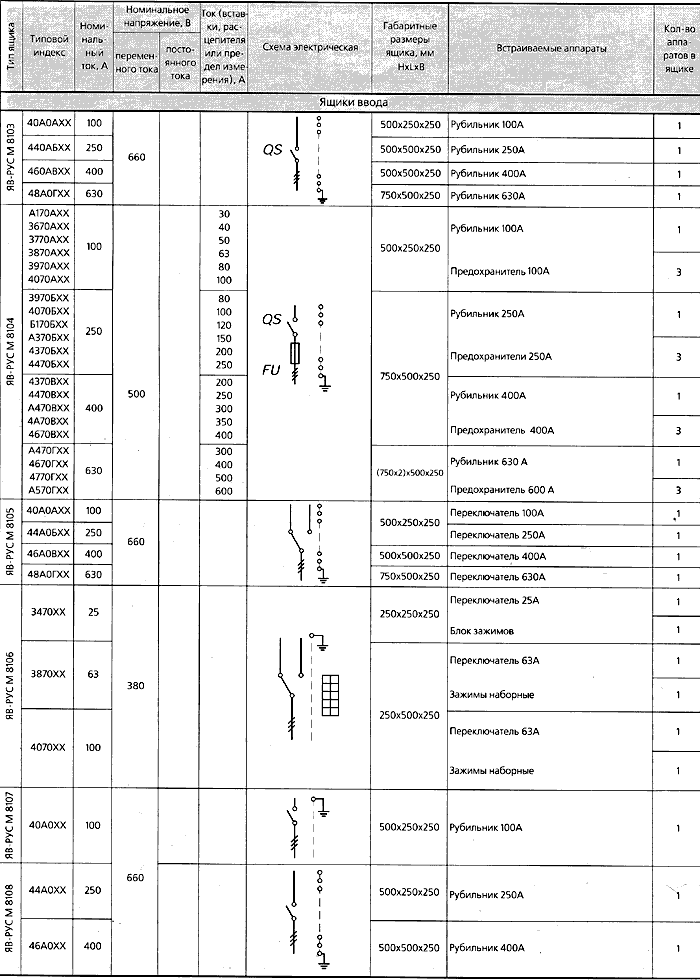

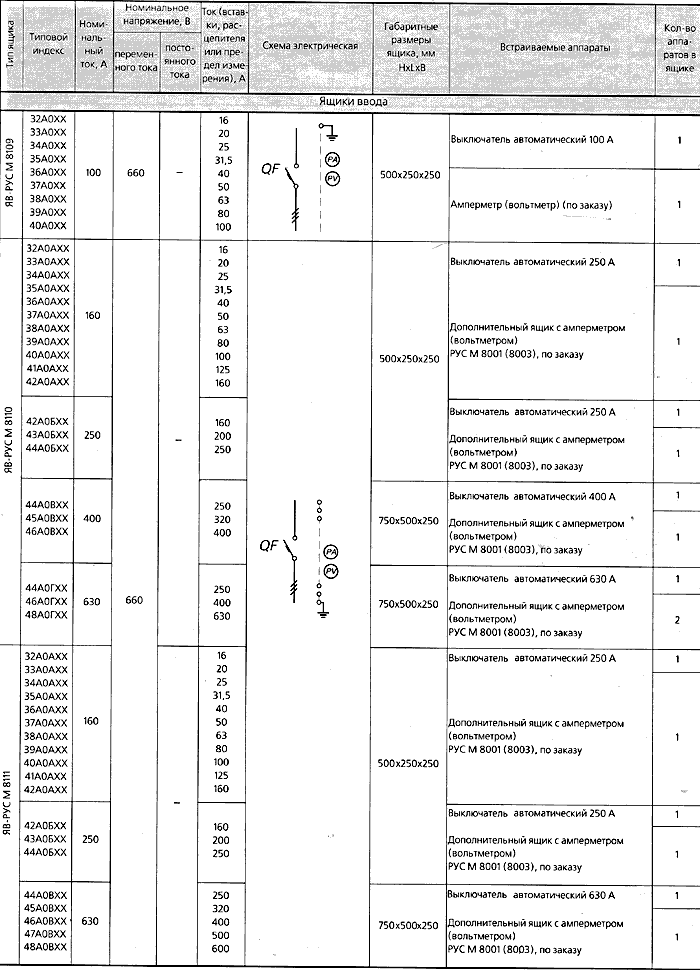

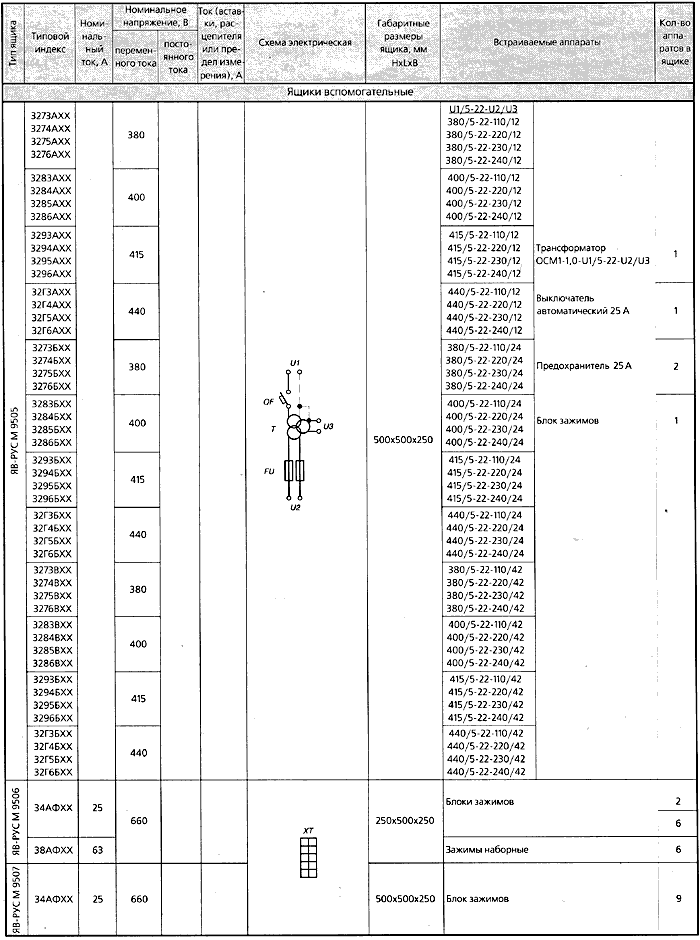

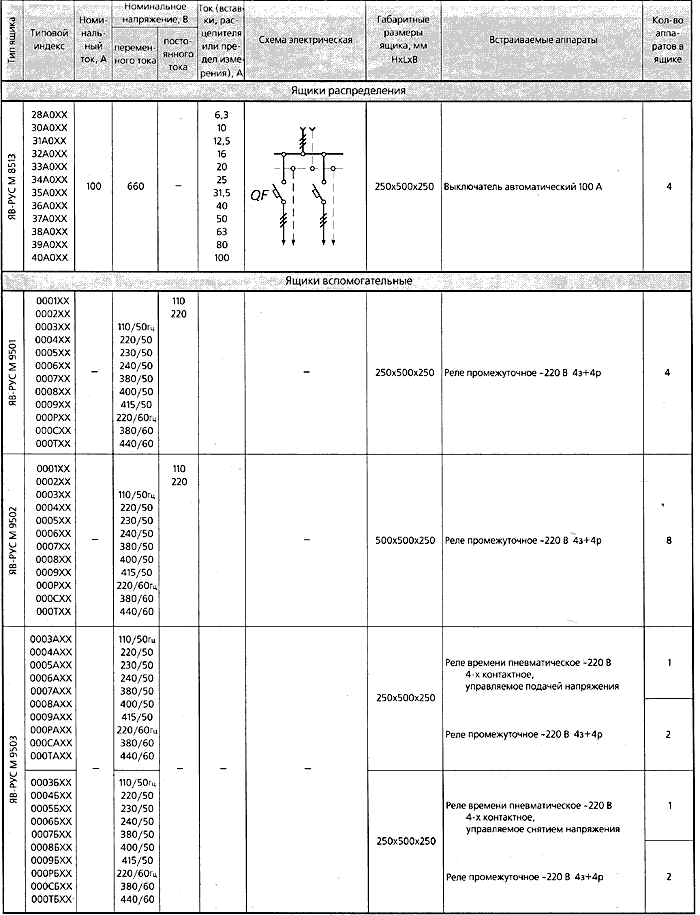

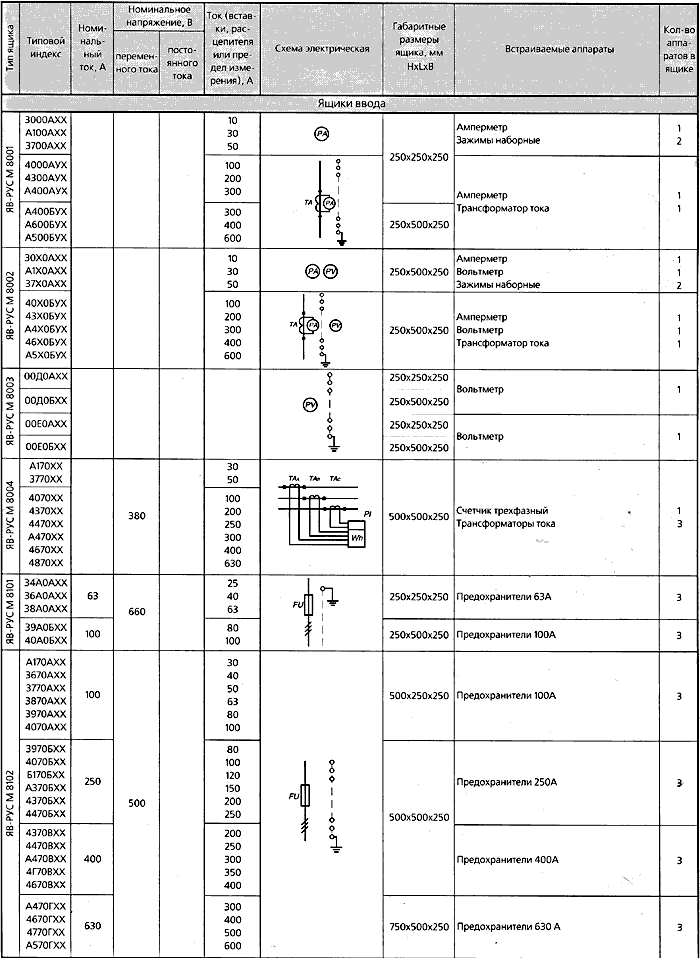

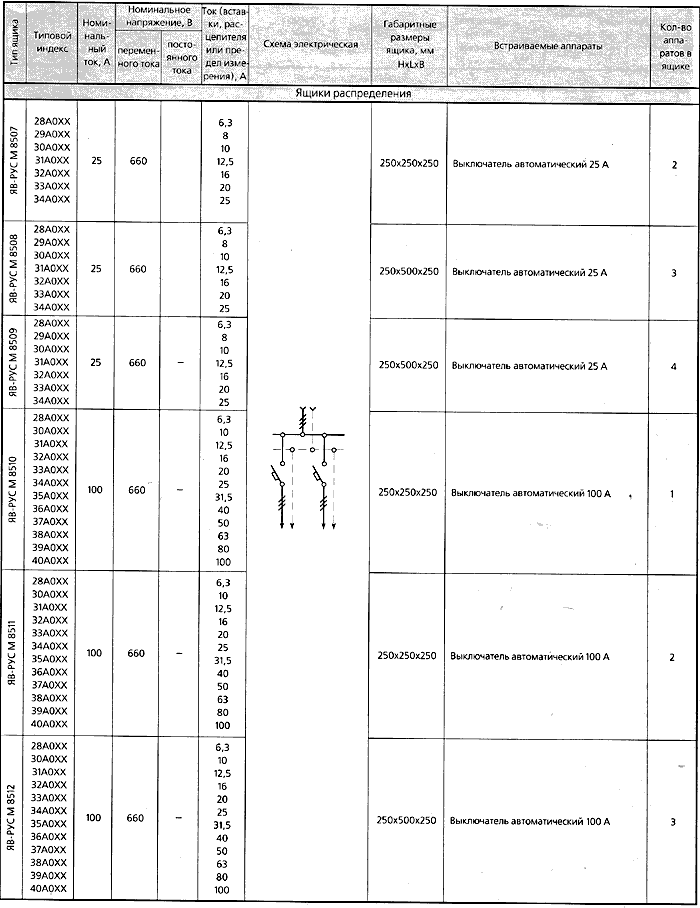

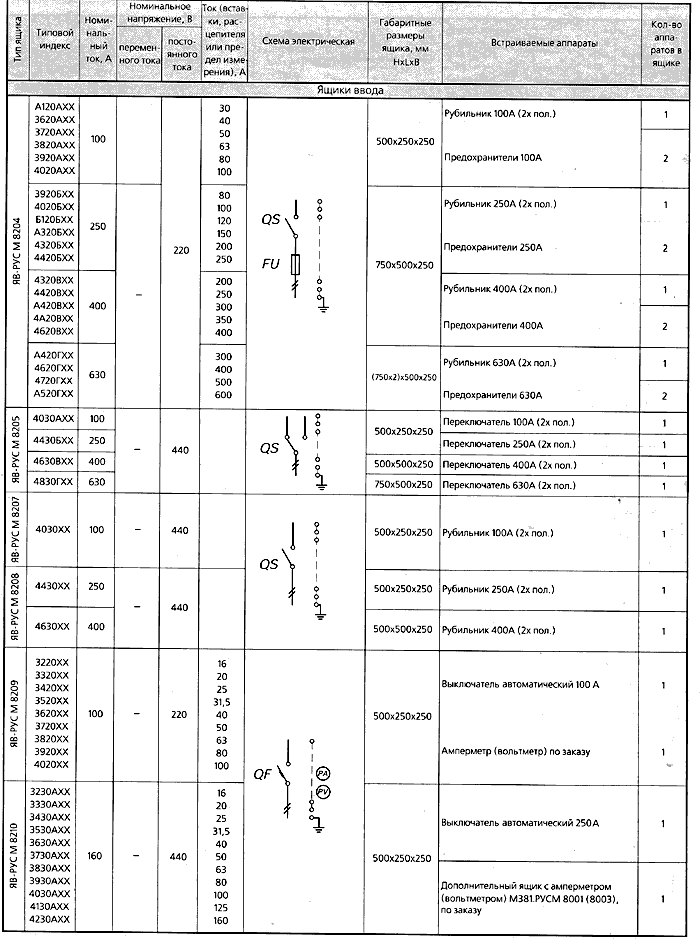

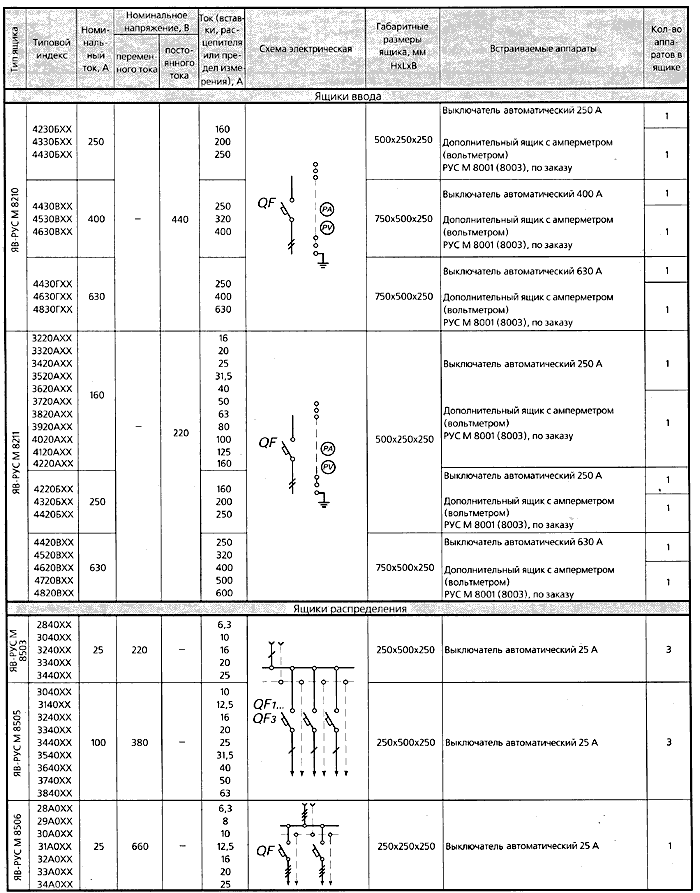

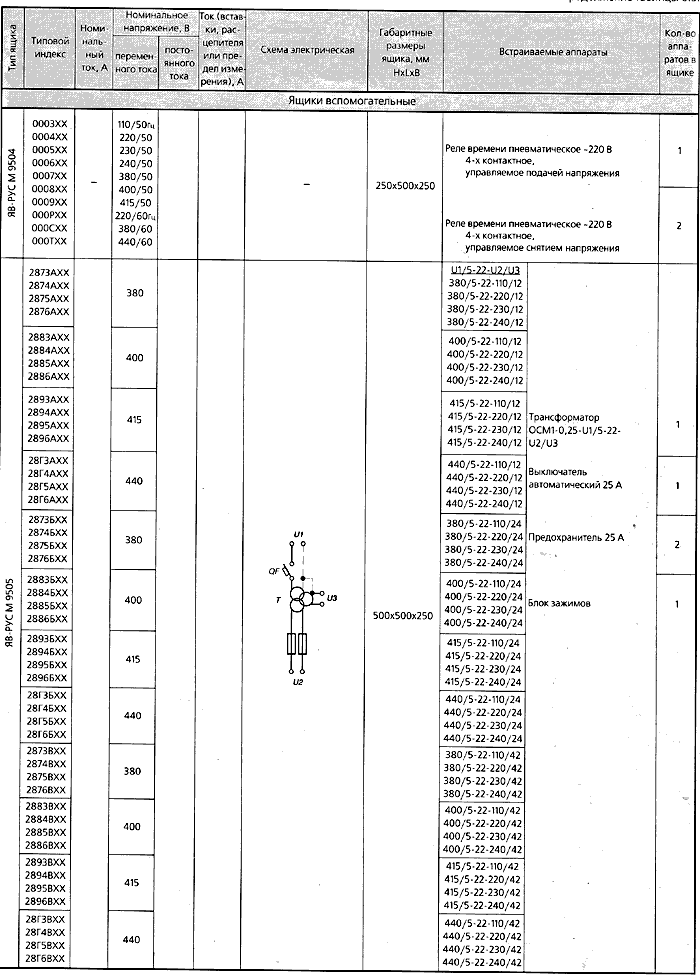

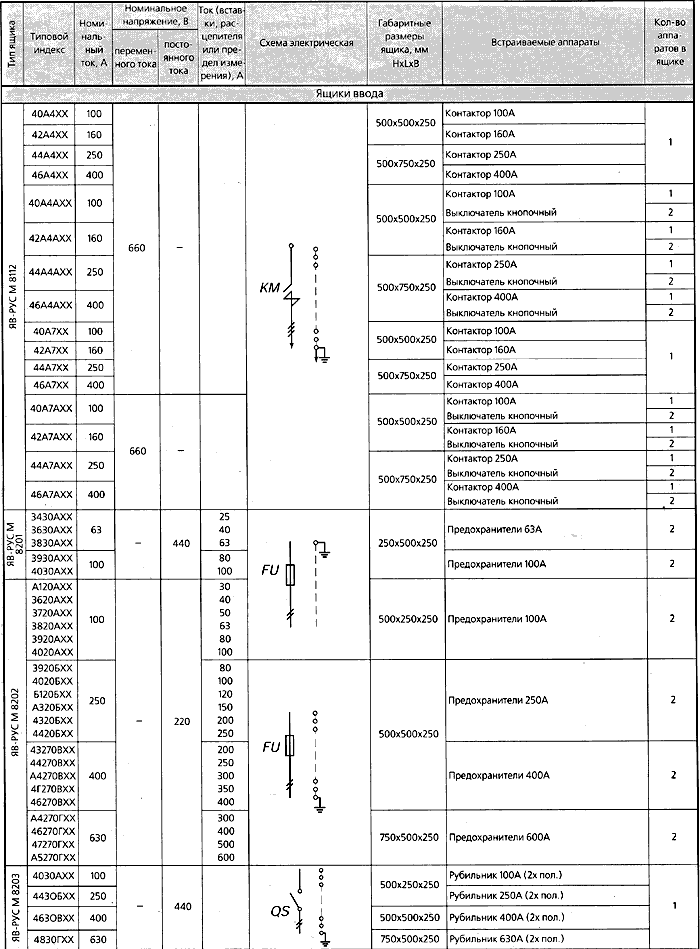

Таблица 6.5.1
