Шкафы управления обогревом поверхностей

Шкафы управления обогревом лестниц, площадей, тёплых полов, труб, трубопроводов: ШУОП: ШУОП

1) место применения;
2) назначение;
3) краткое описание;
4) описание алгоритма работы;
5) аппаратура сигнализации и манипуляции;
6) сигналы диспетчеризации;
7) перечень основных моделей с расшифровкой обозначений.
8) соответствие стандартам и конструкция шкафов ШУО-П;
9) фотопримеры шкафов ШУОП.

1) Место применения:
Шкафы управления обогревом поверхностей ШУОП могут устанавливаться в диспетчерской, в специальнообрудованном помещении, в щитовой:

2) Назначение: (к оглавлению)

1. Шкафы управления ШУОП предназначены для предотвращения обледенения трубопроводоы, наружных лестниц, площадок перед входом в здание.
2. Шкафы управления обогрева полоа ШУОП предназначены для создания ровного комфортного тепла на полу в помещении.
Для этого в автоматическом режиме контролируется температура. При её снижении включается обогрев поверхности. После достижения требуемого уровня температкры обогрев выключается.

3) Краткое описание: (к оглавлению)

Шкаф управления обогревом поверхностей ШУОП управляет 1 или несколькими зонами обогрева. Шкаф управления может работать в ручном, автоматическом режимах и (опционально) в режиме дистанционного управления.
Если шкаф управления должен работать в нескольких режимах, то в его составе имеется переключатель выбора режима работы.
В ручном режиме автоматика отключена и управление выполняется от кнопочных постов размещённых на двери шкафа.
В автоматическом режиме шкаф контролирует состояние одной или нескольких зон поверхностей по датчикам температуры.
В режиме дистанционного обогрев поверхностей выполняется по командам из диспетчерской.

В шкафу управления ШУОП может быть реализовано от 1 до 99 независимых зон обогрева. Независимые каналы управления позволяют локализовать управление процесса оттайки и обогрева, экономить электроэнергию, предотвращать нарастание ледово-снежного покрова.
В шкафах управления несколькими зонами на вводе устанавливается рубильник (или выключатель нагрузки). Ввод управления каждой зоной оснащается дифференциальным автоматом или УЗО. В 1-канальных шкафах управления ШУОП дифференциальный автомат устанавливается на вводе.

4) описание алгоритма работы: (к оглавлению)

    В шкафах управления обогревом поверхностей ШУОП в зависимости от применяемых датчиков в автоматическом режиме реализуется работа без автоматического режима или один из 2 основных алгоритмов:
  • 0-й, Без автоматического режима работы. Обогрев зоны включается/выключается кнопкой на двери шкафа.
  • 1-й, с 1 ступенью регулирования температуры. Шкаф включает обогрев при установленной температуре воздуха (температурные пределы включения обогрева могут регулироваться). Обогрев выключается при превышении установленной температуры.
  • 2-й, с несколькими ступенями регулирования температуры. Шкаф включает обогрев при установленной температуре воздуха. Если за установленное время температура не превысила требуемый уровень, то включается дополнительная ступень обогрева. По достижении установленной температуры обогрев выключается.


5) Аппаратура сигнализации и манипуляции: (к оглавлению)

Аппараты индикации в шкафу ШУОП:
«Питание»-индикация наличия питания на вводе шкафа
«Работа зона N»-индикация работы по каждой из N зон шкафа
«Работа зона N ОТКЛ»-индикация отключения каждй из N зон шкафа по аварии или для профилактического обслуживания
«Авария зоны N»-индикация опасности намерзания по каждой из N зон шкафа (опционально)

Аппараты манипуляции в шкафу управления ШУОП:
переключатель 2-позиционный (РУЧ-АВТ) или 3-позиционный (РУЧ-АВТ-ДИСТ) - для разных вариантов шкафов:
РУЧ — ручное местное управление с помощью кнопок в шкафу;
АВТ — работа шкафа в автоматическом режиме
ДИСТ — работа шкафа в режиме дистанционного управления
«Вкл/выкл зона N»-кнопочный выключатель обогрева в ручном режиме работы для каждой зоны;

6) Сигналы дспетчеризации: (к оглавлению)
В стандартном варианте в диспетчерскую сигналы не передаются т.к. предполагается размещение в диспетчерской шкафа управления.
Дополнительно сигналы диспетчеризации могут быть определены в соответствие ТЗ заказчика.
Требованиями проекта и могут определяется интерфейс и канал передачи данных диспетчеризации:
  • RS-485
  • CANopen
  • Ethernet
  • GSM
  • иной канал по ТЗ заказчика
Если определены сигналы диспетчеризации без указания интерфейса и канала передачи информации, то по умолчинии применяется проводной канал с сигналами типа "сухой контакт".

7) Cписок базовых моделей шкафов управления обогревом поверхностей ШУОП: (к оглавлению)

Для шкафов управления обогревом лестниц, труб, площадок, тёплых полов применяется общее обозначение.
НаименованиеОписание
ШУОП10-3474-20-SE231-У4-V
ШУОП - Шкаф управления обогревом (лестниц, труб, площадок, тёплых полов) 03- с 03 зонами обогрева
на номинальный ток:
30- 10А
32- 16А
34- 25А
36- 40А
38- 63А
40-100А
7- с вводным напряжением 380В 50 Гц. Другие значения (см таблицу 2)
4- с цепями управления напряжением 220В 50 Гц. Другие значения (см таблицу 2)
2- с ручным местным со шкафа и с автоматическим, на каждую зону.
3- с ручным местным со шкафа, с автоматическим и с дистанционным управлением на каждую зону.
1 - с 1 ступенью регулирования обогрева каждой зоны (см. п.алгоритмы управления).
" " - без сигналов диспетчеризации.
SE2 - с комплектующими Schneider Electric средней ценовой категории,
Б - с бюджетными комплектующими. Другие комплектующие(см таблицу 4)..
31 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения шкафа по ГОСТ 15150 для сухих отапливаемых помещений (см таблицу 3).
"" - с монтажом в стальном корпусе с монтажной панелью или реечного монтажа.
"V" - с неопределённым регулятором на усмотрение производителя (например, ETI-1551 или ETR/F-1447A).
ШУОП04-3474-23-C231-У4МП-ETI1551
ШУОП - Шкаф управления обогревом (лестниц, труб, площадок, тёплых полов) 04- с 4 зонами обогрева
на номинальный ток:
30- 10А
32- 16А
34- 25А
36- 40А
38- 63А
40-100А
7- с вводным напряжением 380В 50 Гц. Другие значения (см таблицу 2)
4- с цепями управления напряжением 220В 50 Гц. Другие значения (см таблицу 2)
2- с ручным местным со шкафа и с автоматическим, на каждую зону.
3- с ручным местным со шкафа, с автоматическим и с дистанционным управлением на каждую зону.
3 - с 3-мя ступенями регулирования обогрева каждой зоны (см. п.алгоритмы управления).
"" - без сигналов диспетчеризации.
С2 - с комбинированными комплектующими средней ценовой категории,
Б - бюджетные комплектующие. Другие комплектующие(см таблицу 4)..
65 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения шкафа по ГОСТ 15150 для сухих отапливаемых помещений (см таблицу 3).
МП - с модульными комплектующими в модульном пластиковом корпусе.
ETI1551 - с определённой маркой регулятора. (Возможны другие регуляторы указанные в ТЗ.)

8. Соответствие стандартам и конструкция шкафов управления обогревом лестниц, уличных площадок, труб, тёплых полов: (к оглавлению)

 Шкафы управления ШУОП производятся в соответствии с ГОСТ Р 51321.1-2007.

В базовом исполнении шкафы управления обогревом лестниц, уличных площадок, труб ШУОП выпускаются в модульных стальных корпусах корпусах с защитой IP31, а шкафы управления тёплыми полами - в модульных пластиковых корпусах с защитой IP40, согласно ГОСТ 14254-96 (под 18-мм модули) или с монтажной панелью, если устанавливаемая аппаратура не размещается в корпусах модульной конструкции.
Климатическое исполнение и категория размещения шкафов управления ШУОП, в базовом исполнении - У4 (размещение в сухом отапливаемом помещении, диспетчерской) согласно ГОСТ 15150-69.
Типовое исполнение корпусов - навесное, но в при большом числе зон управления и в иных обоснованных случаях могут собираться в напольных корпусах.

9. Фотопримеры шкафов ШУОП: (к оглавлению)
В этом разделе приводим фотографии шкафов управления обогревом кровли ШУОП для представления их в качестве примеров и приложений к ТЗ.

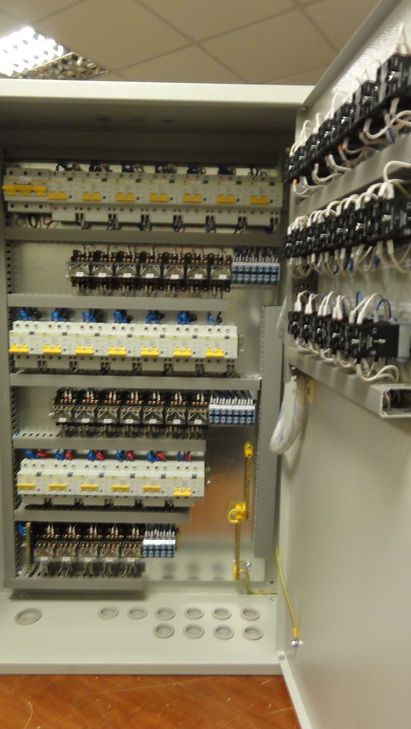

Шкаф управления обогревом трубопровода ШУОП20-3874-11-Б54-У4, монтажная панель Шкаф управления обогревом трубопровода ШУОП20-3874-11-Б54-У4, с ручным местным управлением на 20 независимых каналов. Воодной номинальны ток 63А.
