Панели 2Р-ХХХ-ХХ серии ВРУ-8503

Типовые схемы распределительных панелей 2Р- серии ВРУ8503

Наименов.

1-линейная схема

Краткое описание

2Р-107-00

2Р-107-30

2Р-107-31

схема панели распределительной 2Р-107-00, 2Р-107-30,2Р-107-31,

3-пол. автоматы до 63А до 12 шт

2Р-108-00

2Р-108-30

2Р-108-31

схема панели распределительной 2Р-108-00, 2Р-108-30,2Р-108-31,

3-пол. автоматы до 100А до 3 шт,

3-пол. автоматы до 63А до 8 шт

2Р-109-00

2Р-109-30

2Р-109-31

схема панели распределительной 2Р-109-00, 2Р-109-30,2Р-109-31,

3-пол. автоматы до 100А до 6 шт,

3-пол. автоматы до 63А до 4 шт

2Р-110-00

2Р-110-30

2Р-110-31

схема панели распределительной 2Р-110-00, 2Р-110-30,2Р-110-31,

3-пол. автоматы до 100А до 3 шт,

1-пол. автоматы до 63А до 24 шт

2Р-111-00

2Р-111-30

2Р-111-31

схема панели распределительной 2Р-111-00, 2Р-111-30,2Р-111-31,

3-пол. автоматы до 100А до 6 шт,

1-пол. автоматы до 63А до 12 шт

2Р-112-00

2Р-112-30

2Р-112-31

схема панели распределительной 2Р-112-00, 2Р-112-30,2Р-112-31,

3-пол. автоматы до 100А до 3 шт,

3-пол. автоматы до 63А до 4 шт,

1-пол. автоматы до 63А до 12 шт

2Р-113-00

2Р-113-30

2Р-113-31

схема панели распределительной 2Р-113-00, 2Р-113-30,2Р-113-31,

3-пол. автоматы до 160А до 3 шт,

3-пол. автоматы до 63А до 8 шт

2Р-114-00

2Р-114-30

2Р-114-31

схема панели распределительной 2Р-114-00, 2Р-114-30,2Р-114-31,

3-пол. автоматы до 160А до 3 шт,

3-пол. автоматы до 100А до 3 шт,

3-пол. автоматы до 63А до 4 шт

2Р-115-00

2Р-115-30

2Р-115-31

схема панели распределительной 2Р-115-00, 2Р-115-30,2Р-115-31,

3-пол. автоматы до 630А до 1 шт,

3-пол. автоматы до 160А до 3 шт,

3-пол. автоматы до 63А до 4 шт

2Р-116-00

2Р-116-30

2Р-116-31

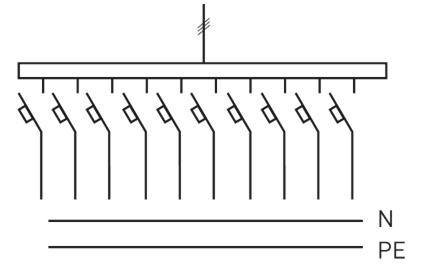

схема панели распределительной 2Р-116-00, 2Р-116-30,2Р-116-31,

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 160А до 3 шт,

3-пол. автоматы до 63А до 4 шт

2Р-119-00

2Р-119-30

2Р-119-31

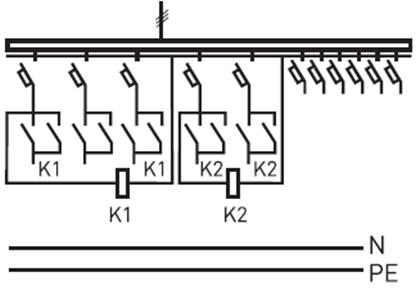

схема панели распределительной 2Р-119-00, 2Р-119-30,2Р-119-31,

3-пол. автоматы до 100А до 3 шт,

3-пол. автоматы до 63А до 4 шт,

1-пол. автоматы до 63А до 30 шт,

контакторы до 2 шт,

выключатели до 5 шт

2Р-120-00

2Р-120-30

2Р-120-31

схема панели распределительной 2Р-120-00, 2Р-120-30,2Р-120-31,

3-пол. автоматы до 250А до 4 шт

2Р-121-00

2Р-121-30

2Р-121-31

схема панели распределительной 2Р-121-00, 2Р-121-30,2Р-121-31,

3-пол. автоматы до 63А до 16 шт,

1-пол. автоматы до 63А до 15 шт

2Р-127-00

2Р-127-30

2Р-127-31

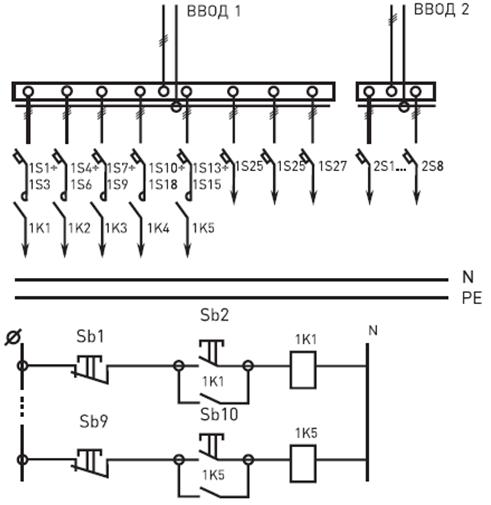

схема панели распределительной 2Р-127-00, 2Р-127-30,2Р-127-31,

3-пол. автоматы до 63А до 9 шт,

1-пол. автоматы до 63А до 26 шт,

контакторы до 5 шт,

блоки кнопочные до 5 шт

2Р-128-00

2Р-128-30

2Р-128-31

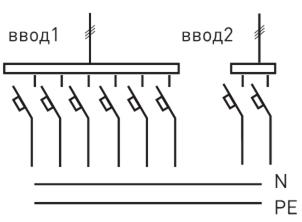

схема панели распределительной 2Р-128-00, 2Р-128-30,2Р-128-31,

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 100А до 2 шт,

3-пол. автоматы до 63А до 4 шт



2Р-130-00

2Р-130-30

2Р-130-31

схема панели распределительной 2Р-130-00, 2Р-130-30,2Р-130-31,

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 100А до 3 шт,

3-пол. автоматы до 63А до 4 шт

2Р-131-00

2Р-131-30

2Р-131-31

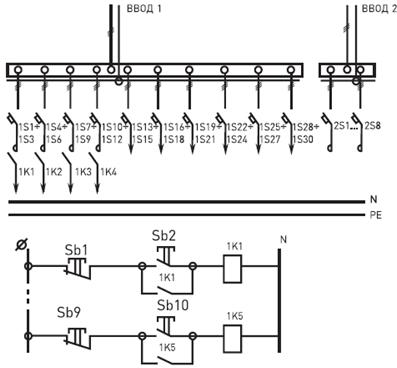

схема панели распределительной 2Р-131-00, 2Р-131-30,2Р-131-31,

3-пол. автоматы до 63А до 8 шт,

1-пол. автоматы до 63А до 30 шт,

контакторы до 5 шт,

блоки кнопочные до 5 шт

2Р-132-00

2Р-132-30

2Р-132-31

схема панели распределительной 2Р-132-00, 2Р-132-30,2Р-132-31,

3-пол. автоматы до 630А до 1 шт,

3-пол. автоматы до 250А до 1 шт,

3-пол. автоматы до 100А до 3 шт

2Р-133-00

2Р-133-30

2Р-133-31

схема панели распределительной 2Р-133-00, 2Р-133-30,2Р-133-31,

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 100А до 6 шт

2Р-134-00

2Р-134-30

2Р-134-31

схема панели распределительной 2Р-134-00, 2Р-134-30,2Р-134-31,

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 63А до 8 шт

2Р-135-00

2Р-135-30

2Р-135-31

схема панели распределительной 2Р-135-00, 2Р-135-30,2Р-135-31,

3-пол. автоматы до 100А до 6 шт,

3-пол. автоматы до 63А до 8 шт

2Р-136-00

2Р-136-30

2Р-136-31

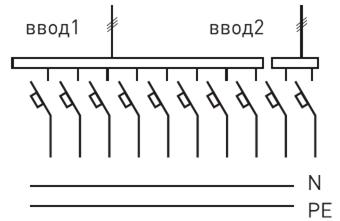

схема панели распределительной 2Р-136-00, 2Р-136-30,2Р-136-31,

3-пол. автоматы до 160А до 3 шт,

3-пол. автоматы до 100А до 6 шт

2Р-137-00

2Р-137-30

2Р-137-31

схема панели распределительной 2Р-137-00, 2Р-137-30,2Р-137-31,

3-пол. автоматы до 250А до 4 шт

2Р-139-00

2Р-139-30

2Р-139-31

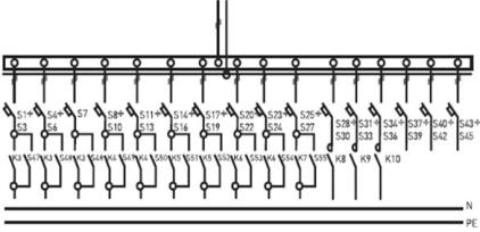

схема панели распределительной 2Р-139-00, 2Р-139-30,2Р-139-31,

1-пол. автоматы до 63А до 45 шт,

контакторы до 8 шт,

выключатели до 10 шт

2Р-140-00

2Р-140-30

2Р-140-31

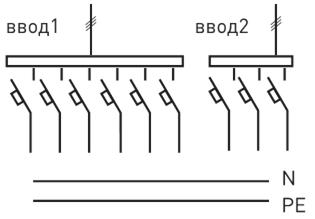

схема панели распределительной 2Р-140-00, 2Р-140-30,2Р-140-31,

3-пол. автоматы до 160А до 6 шт,

3-пол. автоматы до 100А до 3 шт

2Р-141-00

2Р-141-30

2Р-141-31

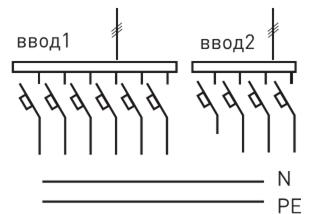

схема панели распределительной 2Р-141-00, 2Р-141-30,2Р-141-31,

3-пол. автоматы до 160А до 6 шт,

3-пол. автоматы до 63А до 4 шт

2Р-142-00

2Р-142-30

2Р-142-31

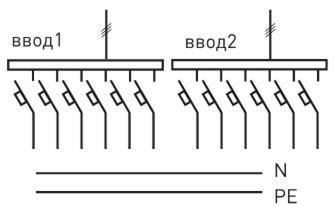

схема панели распределительной 2Р-142-00, 2Р-142-30,2Р-142-31,

3-пол. автоматы до 63А до 12 шт

2Р-143-00

2Р-143-30

2Р-143-31

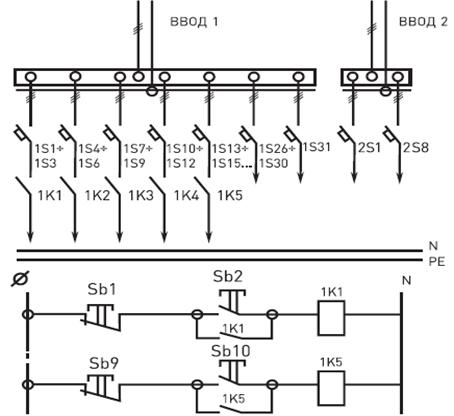

схема панели распределительной 2Р-143-00, 2Р-143-30,2Р-143-31,

3-пол. автоматы до 63А до 9 шт,

1-пол. автоматы до 63А до 30 шт,

контакторы до 5 шт,

блоки кнопочные до 5 шт

2Р-144-00

2Р-144-30

2Р-144-31

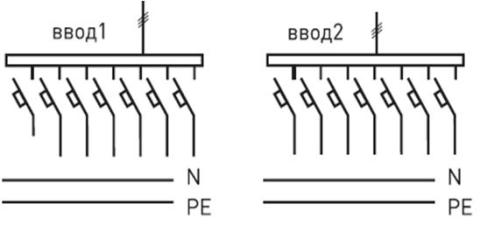

схема панели распределительной 2Р-144-00, 2Р-144-30,2Р-144-31,

3-пол. автоматы до 160А до 1 шт,

3-пол. автоматы до 63А до 9 шт,

1-пол. автоматы до 63А до 24 шт

2Р-145-00

2Р-145-30

2Р-145-31

схема панели распределительной 2Р-145-00, 2Р-145-30,2Р-145-31,

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 160А до 3 шт,

3-пол. автоматы до 100А до 3 шт

2Р-201-00

2Р-201-30

2Р-201-31

схема панели распределительной 2Р-201-00, 2Р-201-30,2Р-201-31,

3-пол. автоматы до 63А до 28 шт

2Р-202-00

2Р-202-30

2Р-202-31

схема панели распределительной 2Р-202-00, 2Р-202-30,2Р-202-31,

3-пол. автоматы до 63А до 21 шт,

1-пол. автоматы до 63А до 25 шт

2Р-203-00

2Р-203-30

2Р-203-31

схема панели распределительной 2Р-203-00, 2Р-203-30,2Р-203-31,

3-пол. автоматы до 63А до 21 шт

2Р-204-00

2Р-204-30

2Р-204-31

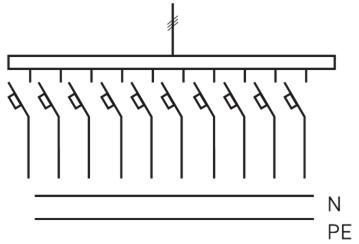

схема панели распределительной 2Р-204-00, 2Р-204-30,2Р-204-31,

3-пол. автоматы до 63А до 20 шт

2Р-210-00

2Р-210-30

2Р-210-31

схема панели распределительной 2Р-210-00, 2Р-210-30,2Р-210-31,

3-пол. автоматы до 63А до 28 шт

2Р-211-00

2Р-211-30

2Р-211-31

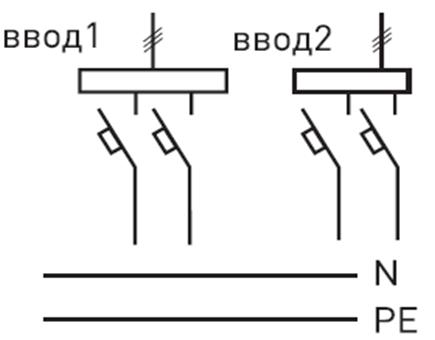

схема панели распределительной 2Р-211-00, 2Р-211-30,2Р-211-31,

3-пол. автоматы до 63А до 20 шт

2Р-212-00

2Р-212-30

2Р-212-31

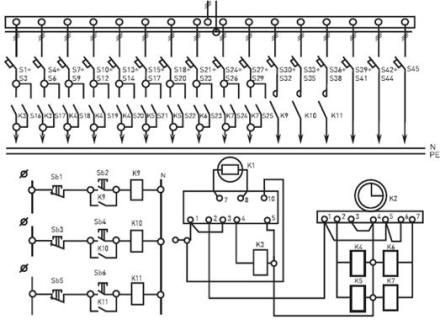

схема панели распределительной 2Р-212-00, 2Р-212-30,2Р-212-31,

1-пол. автоматы до 63А до 75 шт,

контакторы (реле) до 8 шт,

выключатели до 10 шт,

блоки кнопочные до 3 шт,

фотореле,

таймер

2Р-213-00

2Р-213-30

2Р-213-31

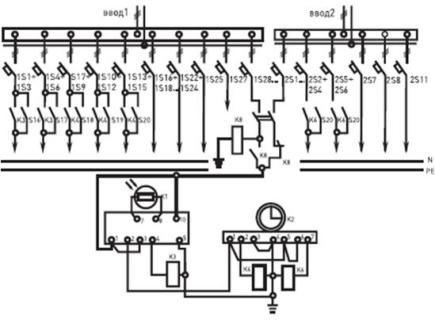

схема панели распределительной 2Р-213-00, 2Р-213-30,2Р-213-31,

3-пол. автоматы до 250А до 3 шт,

3-пол. автоматы до 125А до 5 шт,

1-пол. автоматы до 63А до 30 шт,

контакторы (реле) до 4 шт,

выключатели до 7 шт,

фотореле,

таймер

2Р-214-00

2Р-214-30

2Р-214-31

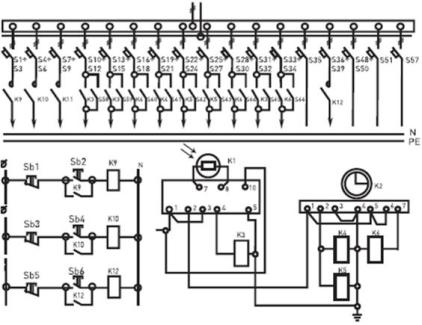

схема панели распределительной 2Р-214-00, 2Р-214-30,2Р-214-31,

3-пол. автоматы до 125А до 7 шт,

1-пол. автоматы до 63А до 50 шт,

контакторы (реле) до 8 шт,

блоки кнопочные до 4 шт,

выключатели до 9 шт,

фотореле,

таймер

2Р-223-00

2Р-223-30

2Р-223-31

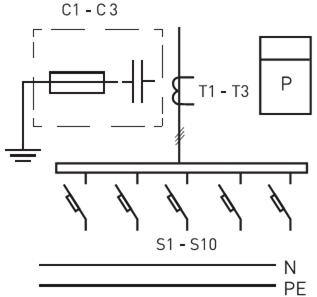

схема панели распределительной 2Р-223-00, 2Р-223-30,2Р-223-31,

3-пол. автоматы до 250А до 3 шт,

3-пол. автоматы до 63А до 7 шт
