Линейные (распределительные) панели ГРЩ

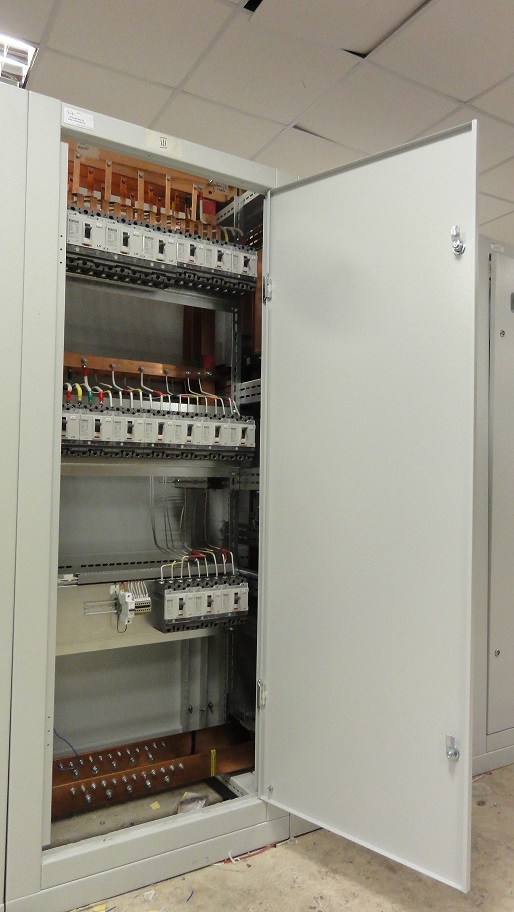

Линейная панель ГРЩ 1600 А с автоматами LS Industrial Systems Линейная панель ГРЩ 16000 А с автоматами LS Industrial Systems

Линейные панели ГРЩ (распределительные панели ГРЩ) предназначены для распределения мощности выделенной в пределах каждой секции между группами потребителей.

 Надо иметь в виду, что современные автоматические выключатели — достаточно сложные аппараты с большим набором контролируемых вольт-амперных, мощностных, временных характеристик. Однако, использование очень хорошего, дорогого автоматического выключателя не на месте может привести в лучшем случае к бесполезной трате денег, а в худшем - к более плачевному результату чем — неважного, но применённому на своём месте. Поэтому, правильное функционирование линейной (распределительной) панели ГРЩ должно быть заложено на этапе проектирования, а сами линейные панели ГРЩ, несмотря на простоту электрической схемы, должны корректно выполнять несколько следующих важных функций одновременно:

- наиболее равномерная загрузка вводов ГРЩ - расчётом нагрузочных способностей групповых аппаратов;
- обеспечение наименьших перегрузок на вводе ГРЩ - расчётом максимальных и минимальных пиковых нагрузок групп работающего конечного оборудования;
- обеспечение наименьших потерь в процессе работы питаемого объекта при возможном аварийном отключении какого-либо ввода ГРЩ — резервированием одновременно работающих электроприёмников;
- защита одних работающих групп конечного оборудования от возможного отключения и аварии при неисправности конечного оборудования других — установкой групповых автоматов защиты;
- защита каждой группы конечного оборудования от возможной перегрузки по току (номинальному и короткого замыкания) — выбором корректных токовых характеристик групповых аппаратов защиты;
- защита от общего отключения ГРЩ из-за перегрузки или неисправности в одной или нескольких группах конечного оборудования - правильным выбором токов отключения аппаратов в выше- и нижестоящих ступенях ГРЩ (селективность ступеней защиты);
- защита вводных аппаратов от короткого замыкания при аварии каких-либо групп конечного оборудования — правильным выбором токов отключения аппаратов в выше- и нижестоящих ступенях ГРЩ (селективность ступеней защиты).

  Основным аппаратом линейной панели ГРЩ является автоматический выключатель. Но при необходимости в схемах линейных панелей могут применяться и дифференциальные автоматы, устройства защитного отключения, прочие аппараты защиты. Иногда в линейных панелях используются группы управления с применением пускателей и контакторов, правда, достаточно редко, т. к. группы управления обычно устанавливаются уже в НКУ более близкого к конечному оборудованию уровнях: ВРУ, ЩСУ, щитах управления).

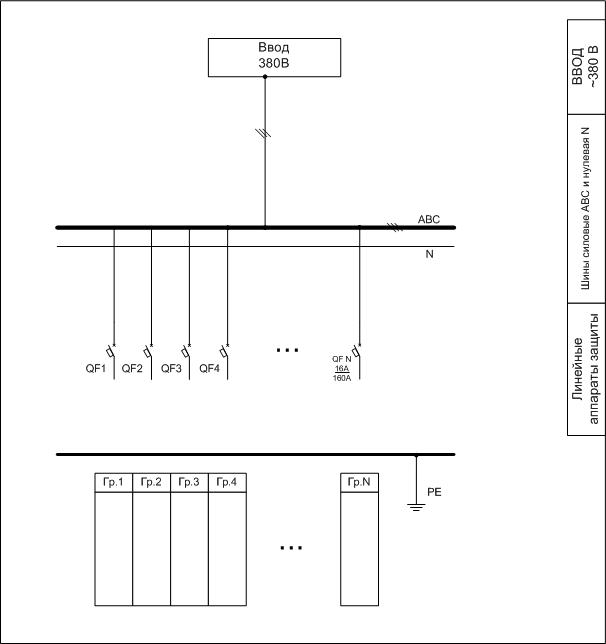

Типичная схема линейной панели ГРЩ. Типичная схема линейной (распределительной) панели ГРЩ
