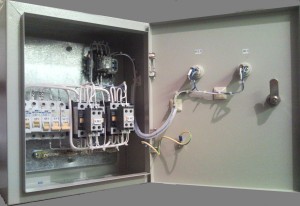

АВР однофазный на 63А на контакторах и реле

АВР однофазный на 63А на контакторах и реле АВР однофазный на 63А на контакторах и реле

1-фазные устройства автоматического ввода резерва (АВР) или переключения на резервное питание (ЩАП).

1-фазные устройства автоматического ввода резервного питания (АВР) предназначены для обеспечения электроснабжением различных объектов и оборудования от независимых источников 1-фазным напряжением до 220В. Основные параметры таких АВР могут определяться, например:

  • видом, количеством и качеством источников электроснабжения;
  • режимом потребления электроэнергии (количество потребителей, равноправные или приоритетные потребители электроэнергии);
  • характеристиками используемого оборудования;
  • местом применения АВР;
  • номинальным током АВР.

Наиболее распространённые и недорогие 1-фазные АВР и ЩАП — релейные. Основным коммутирующим аппаратои в таких АВР и ЩАП является силовое реле или контактор.

Основной недостаток релейных 1-фазных АВР и ЩАП — относительно большое время переключения. Минимальное время переключения на резервное (основное) питание не может быть менее времени контроля питания (20-25 мс) в сети плюс время переключения на рабочее питание (не менее 10 мс у быстродействующих аппаратов).

Второй их недостаток — небольшое число коммутаций по сравнению с АВР на электронных компонентах (тиристорах, симисторах).

Основными достоинствами релейных 1-фазных АВР и ЩАП являются: простота, надёжность переключения, дешевизна.

Простые устройства 1-фазных релейных АВР и ЩАП для обеспечения электроснабжением небольших объектов с потреблением от 6 до 100 А напряжением 220 вольт промышленной частоты 50Гц осуществляют контроль наличия питания на входе устройства АВР, обеспечение питания потребителя от основного источники и переключение на резервное питание при отсутствии основного питания. К таким устройствама относятся щиты переключения на резервное питание (ЩАП), ЩАП-12 до 16 ампер.

Остальные устройства АВР контролируют наличие резервного питания перед подключением к нему потребителя. К таким устройствам относятся ЩАП-12 до 25 А, ЩАП-22, ЩАП-32, ЯУ8251.

Все эти устройства АВР и ЩАП имеют:

  • индикацию подключенного к потребителю источника электроснабжения;
  • механическую блокировку, защищающую от одновременного подключения к потребителю обоих источников электропитания;
  • защиту от избыточного тока и тока короткого замыкания (КЗ);
  • защиту от обрыва рабочего заземляющего проводника;
  • контроль наличия напряжения.

Все эти простые АВР и ЩАП не имеют:

  • защиты от избыточного и пониженного напряжения;
  • задержки переключения на резервное питание и обрато, на основное питание;
  • управления выбором основного источника электроснабжения;
  • ручного управления включением/выключеним питания на двери щита;
  • возможности секционирования (подключения различных потребителей к разным вводам);
  • обязательно переключаются на основное питание при его наличии.

Это всё дополнительные функции для простых АВР и ЩАП.

Щиты однофазных АВР и ЩАП производятся согласно ГОСТ Р 51321.1-2000, ПУЭ, ГОСТ 12.1.004-85. в металлических или пластиковых корпусах. (Стандартный вариант производства — в металлический цельносварной корпус).

Степень защиты - IP31 (по ГОСТ14254-96).

Климатическое исполнение - УХЛ4 по ГОСТ 15150-69.

Рабочее положение — вертикальное.

Сборка АВР и ЩАП вывполняется на широкой гамме комплектующих.

По дополнительному техническому заданию (описанию, заказу) от заказчика функциональные характеристики щитов 1-фазных устройств АВР и ЩАП могут быть изменена или дополнены.
