Шкафы управления вентиляторами

Шкафы управления вентиляторами в зависимости от назначения, используемых входных и управляющих сигналов представлены широкой номенклатурой изделий.

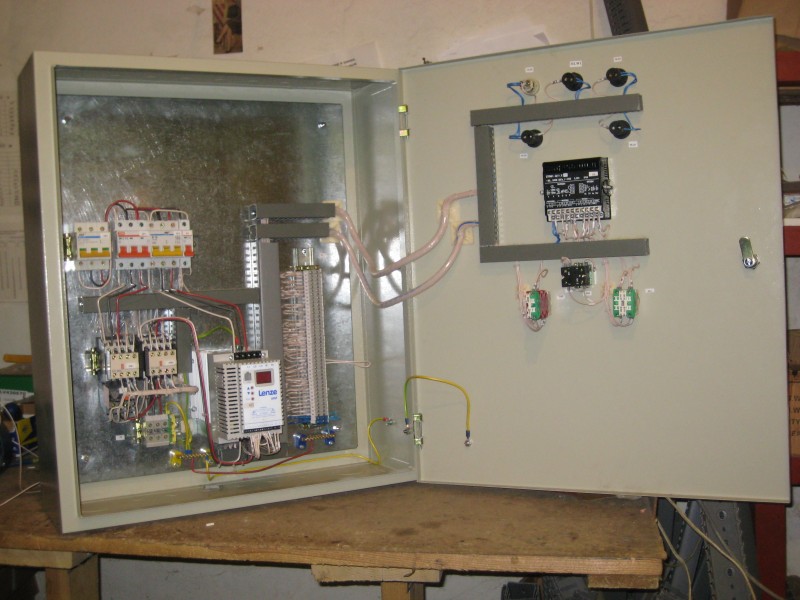

 Шкафы управления вентиляторами предназначены для управления одним (на фото) или несколькими вентиляторами с прямым управлением, с помощью устройств плавного пуска (УПП) в целях энергосбережения и увеличения срока службы оборудования  или преобразователей частоты (ПЧ), дополнительно, для регулирования заданных параметров. В качестве регулируемых параметров могут использоваться сигналы от различных датчиков (давления, температуры, влажности и т.д.) с дискретными или стандартными аналоговыми выходными сигналами.
 Шкафы управления вентиляторами могут дополнительно иметь набор программируемых параметров в соответствии с которыми регулируется включение, выключение и скорость вращения, подключение или отключение дополнительных вентиляторов.
 Шкафы управления вентиляторами в стандартной комплектации (в случае применения преобразователем частоты ПЧ или УПП) имеют следующие режимы работы:
- дистанционный или  автоматический;
 - ручной.
  В ручном режиме в простом варианте осуществляется пуск вентиляторов через УПП (или ПЧ). По ТЗ вместо пуска через УПП (или ПЧ) или дополнительно к нему может выполняться прямой ручной пуск (режим «байпас»).
  В случае применения ПЧ шкафы могут выполнять ПИ(ПИД)-регулирование.
 На двери шкафа управления вентиляторами располагаются индикаторы:
- питание;
- работа вентилятора;
- авария.
  Дополнительные индикаторы могут располагаться в соответствие с ТЗ.
  На экране УПП (ПЧ) формируются значения параметров регулирования.
 В стандартном варианте реализованы следующие сигналы диспетчеризации:
- наличие питания;
- сигнал работы для каждого из вентиляторов.
 Дополнительные сигналы диспетчеризации формируются в соответствие с ТЗ заказчика.
 Сигналы для диспетчеризации могут передаваться по интерфейсам:
- RS-485;
- Ethernet;
- «сухой контакт» (применяется в базовом варианте);
- другие интерфейсы согласно ТЗ заказчика.
 Для диспетчеризации могут применяться проводные или воздушные каналы.
 В настоящее время для регулирования в шкафах управления вентиляторами стандартно используются ПЧ производителей: ABB, Delta Electronics, Lenze, Schneider Electric, Danfoss, Овен, ЭКФ. Но могут использоваться и другие преобразователи частоты.
 Для плавного пуска обычно используются УПП: ABB, Schneider Electric или ProStar.
 Комплектация шкафов управления вентиляторами может подбираться с учётом пожеланий заказчиков.
 Шкафы управления вентиляторами, как правило, выполняются со степенью защиты корпуса IP31 или IP54. В некоторых обоснованных случаях степень защиты может быть иная.
 Стандартное обозначение шкафов управления вентиляторами: ШУВ5115Ч(ХХ74,ХХ)-ХХХХХХ-ХХХХХ-C254У4.
 Здесь вы можете посмотреть полный список параметров и сконфигурировать требуемый вам шкаф управления вентиляторами ШУВ.
