Панели АВР ВРУ850Х

Панели автоматического переключения на резервное питание (АВР) ВРУ8503, ВРУ8504, ВРУ8505

  Панели автоматического ввода резервного питания (АВР) в составе ВРУ8500 применяются для быстрого переключения потребителей на резервное питание и обеспечивают работу электроприёмников по 1-й категории электроснабжения (согласно ПУЭ 1.2.17...1.2.21).

  В подавляющем большинстве случаев в ВРУ применяются АВР с 2-мя вводами и 1 выходом. Один ввод является основным, 2-й — резервным и подключается только при неисправности первого. Секционные АВР в ВРУ применяются редко.

  Панели АВР чаще всего выполняются в едином конструктиве со всем ВРУ. Место панели АВР в сборке ВРУ определяется проектом. Иногда применяются отдельно стоящие или навесные устройства АВР.

  В состав серий ВРУ8503, ВРУ8504, ВРУ8505 входят стандартные панели 2АВР-ХХХ, 3АВР-ХХХ, 4АВР-ХХХ, соответственно.

  Если АВР является панелью питания противопожарных устройств (ППУ) он должен отличаться красной окраской.

Структура обозначение панелей 2АВР, 3АВР, 4АВР серий ВРУ-8503, ВРУ-8504, ВРУ-8505:

илл.

(* Буква А в названии обозначает использование в составе вводных панелей автоматических выключателей)

 Ниже приводим стандартные варианты устройств АВР в качестве панелей АВР для ВРУ8500.

1) Базовые АВР для серий ВРУ8503, ВРУ8504, ВРУ8505 представляют собою отдельные панели: 2АВР-ХХХ, 3АВР-ХХХ, 4АВР-ХХХ, соответственно и собираются по контакторным схемам:

Серия

Наименование

Состав

Схема

ВРУ8503

2АВР-100-0-31
2АВР-160-0-31
2АВР-250-0-31
2АВР-400-0-31
2АВР-630-0-31
QF1, QF2 – автомат 100...630А;
KM1, KM2 – контакторы 100...630А;
TA1...TA3 – трансформаторы тока 25/5...630/5А
C1...C3 – конденсаторы;
EL1, EL2 — светильники собственного освещения;
PI1 – счётчик электроэнергии;
2АВР-ХХХ, 3АВР-ХХХ, 4АВР-ХХХ
ВРУ8504
3АВР-100-0-31
3АВР-160-0-31
3АВР-250-0-31
3АВР-400-0-31
3АВР-630-0-31
ВРУ8505
4АВР-100-0-31
4АВР-160-0-31
4АВР-250-0-31
4АВР-400-0-31
4АВР-630-0-31

2) в качестве панелей или устройств АВР в ВРУ могут применяться щиты автоматического переключения на резервное питание (ЩАП). Эти щиты имеют простую схему АВР контакторного типа и полное отключение, при необходимости, устройства от электроснабжения как по обоим входам, так и на выходе.

(см. раздел  ЩАП )

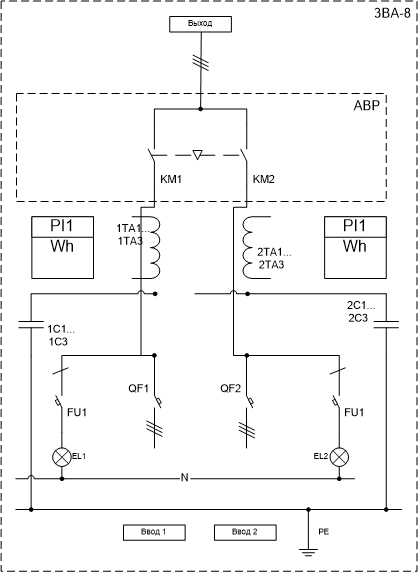

3) В следующем варианте АВР может выполняться как функциональный блок в составе панели вводных автоматов 2ВА-8-ХХ (с АВР), 3ВА-8-ХХ (с АВР), 4ВА-8-ХХ (с АВР).

Серия

Наименование

Состав

Схема

ВРУ8503

2ВА-8-10-31 с АВР100А
2ВА-8-16-31 с АВР160А
2ВА-8-25-31 с АВР250А
2ВА-8-40-31 с АВР400А
2ВА-8-63-31 с АВР630А

QF1, QF2 – автомат 100...630А;

1TA1...2TA3 – трансформаторы тока 25/5...630/5А

1C1...2C3 – конденсаторы;

EL1, EL2 — светильники собственного освещения;

1PI1, 2PI1– счётчики электроэнергии;

2ВА-8-ХХ, 3ВА-8-ХХ, 4ВА-8-ХХХ



ВРУ8504
3ВА-8-10-31 с АВР100А
3ВА-8-16-31 с АВР160А
3ВА-8-25-31 с АВР250А
3ВА-8-40-31 с АВР400А
3ВА-8-63-31 с АВР630А
ВРУ8505
4ВА-8-10-31 с АВР100А
4ВА-8-16-31 с АВР160А
4ВА-8-25-31 с АВР250А
4ВА-8-40-31 с АВР400А
4ВА-8-63-31 с АВР630А

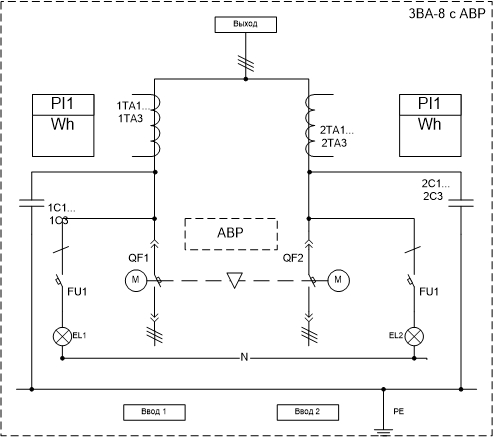

4) Реже в проекты ВРУ включаются АВР на автоматах. В этом случае АВР также целесообразно выполнить на автоматах панели 2ВА-8 с АВР, 3ВА-8 с АВР, 4ВА-8 с АВР. То, что АВР выполняется в этом случае на автоматах описывается дополнительно, в записке и схеме проекта ВРУ.

Серия

Наименование

Состав

Схема

ВРУ8503

2ВА-8-10-31 с АВР100А авт.

2ВА-8-16-31 с АВР160А авт.

2ВА-8-25-31 с АВР250А авт.

2ВА-8-40-31 с АВР400А авт.

2ВА-8-63-31 с АВР630А авт.



QF1, QF2 – автомат 100...630А;



KM1, KM2 – контакторы 100...630А;

1TA1 ... 2TA3 – трансформаторы тока 25/5...630/5А;

1C1 ... 2C3 – конденсаторы;

EL1, EL2 — светильники собственного освещения;

1PI1, 2PI1– счётчики электроэнергии;

2ВА-8-ХХ, 3ВА-8-ХХ, 4ВА-8-ХХХ



ВРУ8504
3ВА-8-10-31 с АВР100А авт.
3ВА-8-16-31 с АВР160А авт.
3ВА-8-25-31 с АВР250А авт.
3ВА-8-40-31 с АВР400А авт.
3ВА-8-63-31 с АВР630А авт.
ВРУ8505
4ВА-8-10-31 с АВР100А авт.
4ВА-8-16-31 с АВР160А авт.
4ВА-8-25-31 с АВР250А авт.
4ВА-8-40-31 с АВР400А авт.
4ВА-8-63-31 с АВР630А авт.

(см. раздел АВР 2-входовые на автоматах)

В проекте ВРУ могут быть заложены и иные схемы панелей АВР не противоречащие ГОСТ и ПУЭ.
