Панели 3Р-ХХХ-ХХ серии ВРУ-8504

Типовые схемы панелей ВРУ-8504, вводно-распределительных, группы 3Р-ХХХ-ХХ:



Наименован.

1-линейная схема

Комплектация

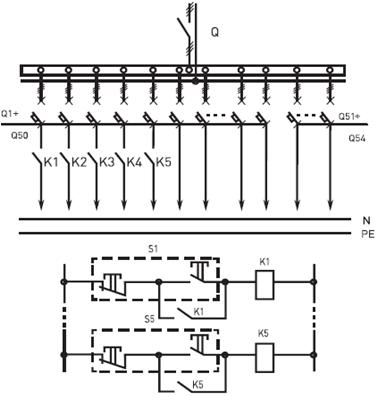

3Р-101-00

3Р-101-30

3Р-101-31

схема панели вводно-распределительной распределительной 3Р-101-00, 3Р-101-30,3Р-101-31,

Рубильник до 250А,

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 50 шт,

контакторы до 3 шт,

блоки кнопочные до 3 шт

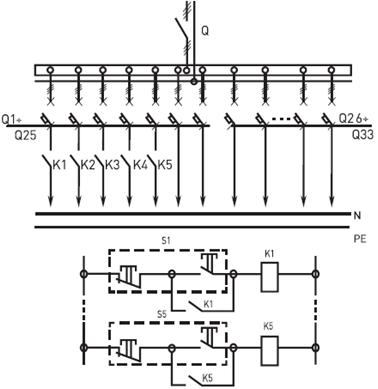

3Р-102-00

3Р-102-30

3Р-102-31

схема панели вводно-распределительной распределительной 3Р-102-00, 3Р-102-30,3Р-102-31,

Рубильник до 250А,

3-пол. автоматы до 125А до 8 шт,

1-пол. автоматы до 63А до 25 шт,

контакторы до 5 шт,

блоки кнопочные до 5 шт

3Р-104-00

3Р-104-30

3Р-104-31

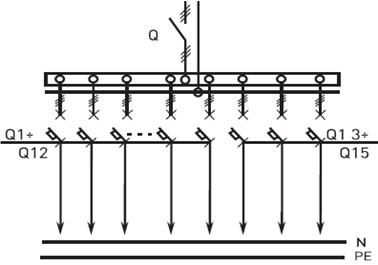

схема панели вводно-распределительной распределительной 3Р-104-00, 3Р-104-30,3Р-104-31,

Рубильник до 250А,

3-пол. автоматы до 250А до 3 шт.

3-пол. автоматы до 63А до 12 шт

3Р-116-00

3Р-116-30

3Р-116-31

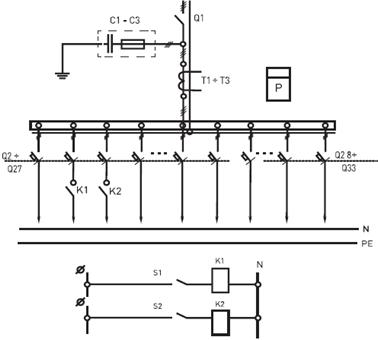

схема панели вводно-распределительной распределительной 3Р-116-00, 3Р-116-30,3Р-116-31,

3-пол. автомат до 250А 1 шт,

трансформаторы тока 3 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 26 шт,

контакторы до 2 шт,

выключатели до 2 шт

3Р-120-00

3Р-120-30

3Р-120-31

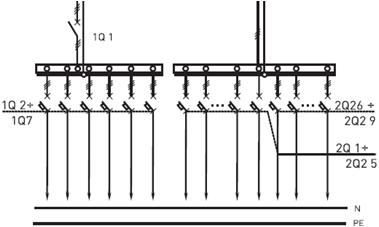

схема панели вводно-распределительной распределительной 3Р-120-00, 3Р-120-30,3Р-120-31,

Рубильник до 250А,

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 25 шт

3Р-121-00

3Р-121-30

3Р-121-31

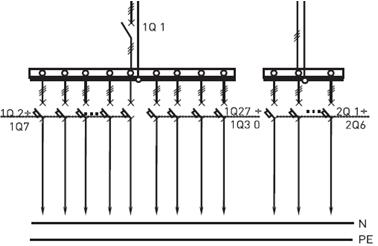

схема панели вводно-распределительной распределительной 3Р-121-00, 3Р-121-30,3Р-121-31,

Рубильник до 250А,

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 25 шт

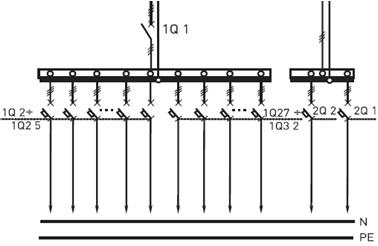

3Р-122-00

3Р-122-30

3Р-122-31

схема панели вводно-распределительной распределительной 3Р-122-00, 3Р-122-30,3Р-122-31,

Рубильник до 250А,

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 63А до 7 шт,

1-пол. автоматы до 63А до 25 шт

3Р-129-00

3Р-129-30

3Р-129-31

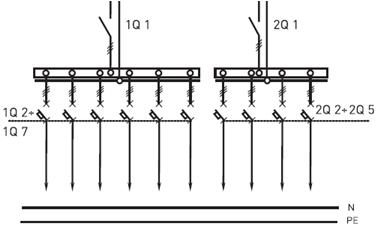

схема панели вводно-распределительной распределительной 3Р-129-00, 3Р-129-30,3Р-129-31,

Рубильник до 250А 2 шт,

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 6 шт

3Р-147-00

3Р-147-30

3Р-147-31

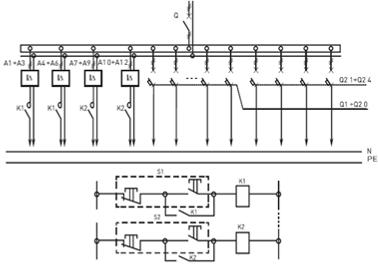

схема панели вводно-распределительной распределительной 3Р-147-00, 3Р-147-30,3Р-147-31,

Рубильник до 250А,

1-пол. автомат до 63А до 20 шт,

диф. автоматы до 63А до 12 шт,

контакторы до 2 шт,

блоки кнопочные до 2 шт

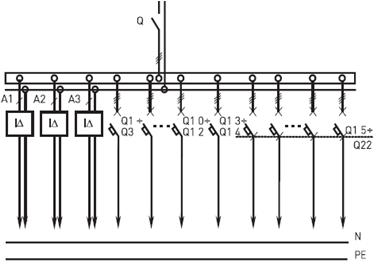

3Р-148-00

3Р-148-30

3Р-148-31

схема панели вводно-распределительной распределительной 3Р-148-00, 3Р-148-30,3Р-148-31,

Рубильник до 250А,

3-пол. автомат до 125А до 8 шт,

1-пол. автомат до 63А до 14 шт,

диф. автоматы до 63А до 3 шт

3Р-152-00

3Р-152-30

3Р-152-31

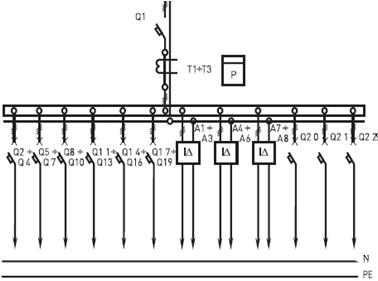

схема панели вводно-распределительной распределительной 3Р-152-00, 3Р-152-30,3Р-152-31,

3-пол. автомат до 250А,

3-пол. автоматы до 125А до 3 шт,

1-пол. автоматы до 63А до 18 шт,

диф. авт. до 63А до 8 шт,

трансформаторы ток 3 шт

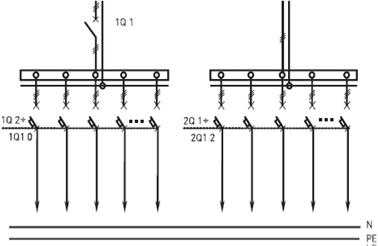

3Р-201-00

3Р-201-30

3Р-201-31

схема панели вводно-распределительной распределительной 3Р-201-00, 3Р-201-30,3Р-201-31,

Рубильник до 250А,

3-пол. автоматы до 125А до 12 шт,

3-пол. автоматы до 63А до 9 шт

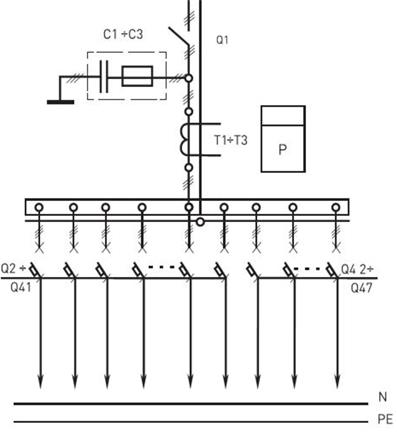

3Р-220-00

3Р-220-30

3Р-220-31

схема панели вводно-распределительной распределительной 3Р-220-00, 3Р-220-30,3Р-220-31,

Рубильник до 250А,

трансформаторы тока 3 шт,

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 40 шт

3Р-221-00

3Р-221-30

3Р-221-31

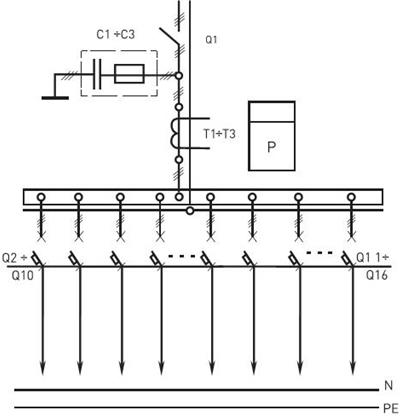

схема панели вводно-распределительной распределительной 3Р-221-00, 3Р-221-30,3Р-221-31,

Рубильник до 250А,

трансформаторы тока 3 шт,

3-пол. автоматы до 125А до 6 шт,

3-пол. автоматы до 63А до 9 шт

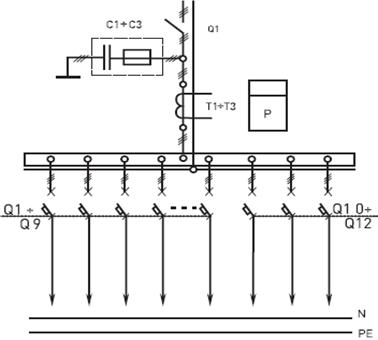

3Р-222-00

3Р-222-30

3Р-222-31

схема панели вводно-распределительной распределительной 3Р-222-00, 3Р-222-30,3Р-222-31,

Рубильник до 250А,

трансформаторы тока 3 шт,

3-пол. автоматы до 250А до 3 шт,

3-пол. автоматы до 63А до 9 шт

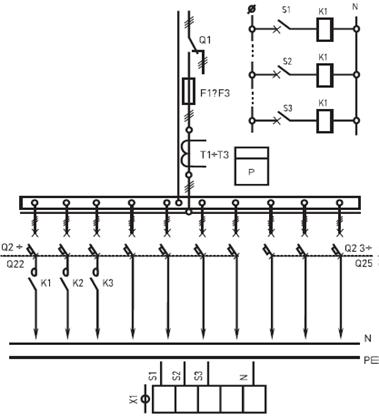

3Р-223-00

3Р-223-30

3Р-223-31

схема панели вводно-распределительной распределительной 3Р-223-00, 3Р-223-30,3Р-223-31,

Переключатель до 250А,

предохранитель до 250А 3 шт,

трансформаторы тока 3 шт,

3-пол. автомат до 125А до 3 шт,

1-пол. автомат до 63А до 21 шт,

контакторы 3 шт,

выключатели до 3 шт

3Р-224-00

3Р-224-30

3Р-224-31

схема панели вводно-распределительной распределительной 3Р-224-00, 3Р-224-30,3Р-224-31,

3-пол. автомат до 125А,

трансформаторы тока 3 шт,

1-пол. автомат до 63А до 15 шт,

контакторы до 2 шт,

блоки кнопочные до 2 шт
